Як продзвонити дроти: способи визначення пошкоджених жил кабелів

У цій статті розглянемо:
Як продзвонити дроти: способи і використовуються прилади
Методи виявлення поривів в електричній проводці

Ситуації, коли електроенергія перестає надходити до приладів, виникають досить часто і не з чуток знайомі будь-якому електрику. причин для цього може бути безліч, але в більшості випадків винен так званий обрив на лінії. Визначити таку несправність можна тільки за допомогою прозвонки дроти. У цій статті разом сайтом stroisovety.org ми відповімо на питання, як продзвонити дроти і визначити, який з багатьох отримав пошкодження? Крім того, ми розповімо про те, як професійні електрики визначають місце пошкодження прихованої електричної проводки.

Прилад для прозвонки проводів фото

Як продзвонити дроти: способи і використовуються прилади

Прозвонка проводів в домашніх умовах може здійснюватися двома способами: із застосуванням мультиметра і з використанням підручних засобів, як звичайна лампочка з патроном. Останній варіант трохи незручний, а ось перший цілком простий і доступний для самостійного здійснення. Ми розглянемо обидва варіанти, оскільки іноді трапляється так, що під рукою немає приборчика, а результат потрібен негайно.

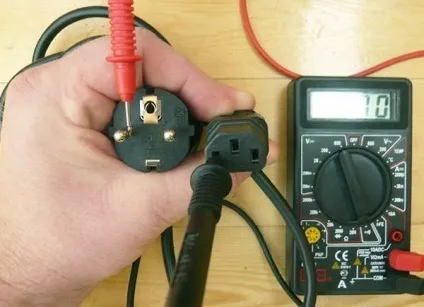

Почнемо з першого способу, який передбачає використання мультиметра. Щоб було зрозуміліше, розглянемо простий приклад і виконаємо за допомогою приладу для прозвонки дроти перевірку цілісності дроти для підключення системного блоку комп'ютера до квартирної електропроводки. Як правило, він містить три жили - з ними ми і будемо працювати.

Як прозванивать дроти фото

Отримуємо мультиметр, включаємо його в режим вимірювання опору (омметр), замикаємо контактні щупи і встановлюємо стрілку індикатора на нуль. Тепер приступаємо до тестування кабелю. Один щуп приставляє до одного з контактів вилки, а другий по черзі встромляє в отвори роз'єму для підключення кабелю до системник. Спостерігаємо за показниками приладу, а вірніше його стрілкою - якщо омметр показує опір проводу в межах 2-3 Ома, то жила цілком справна, якщо ж воно перевищує 10 Ом, це явна ознака того, що саме на цій житлові є порив. Може трапитися так, що стрілка мультиметра взагалі ніяк не відреагує на ваші дії - це означає лише те, що контакт на вилці і на роз'ємі не належать одній і тій же житлові електричного дроту.

Як прозванивать дроти тестером

Не рекомендується використовувати для визначення цілісності дроту так звану «пискавку», якою оснащені практично всі сучасні мультиметри. Вона спрацьовує в діапазоні від нуля до декількох сотень Ом, і визначити з її допомогою несправний провід не вийде.

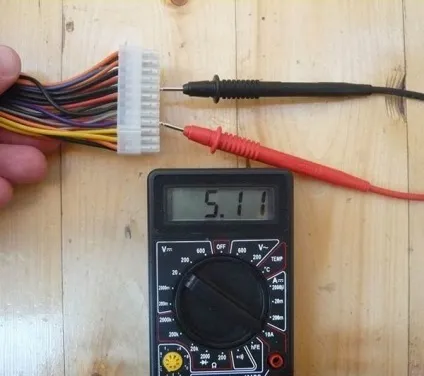

Практично точно таким же способом можна здійснити прозвонку за допомогою тестера, забезпеченого індикатором напруги. Слід розуміти, що за розірваному дроти напруга не подається, і для того, щоб продзвонити дроти тестером, досить виміряти напругу на його жилах. На індикаторі воно повинно відбиватися однаковими цифровими значеннями, які мають різний знак ( «+» або «-»). Єдиний недолік цього способу прозвонки полягає в тому, що тестер в змозі визначити параметри проводу тільки в разі, коли він знаходиться під напругою.

Прозвонка проводів фото

Інший спосіб прозвонки підходить для тестування виключно кабелів електричної проводки - він передбачає використання звичайного шматка дроту з лампочкою. Якщо мова йде про прозвонке кола освітлення, то можна обійтися і довгим шматком одножильного проводу. Суть цього способу полягає в наступному. У розподільній коробці дроти, що ведуть до того чи іншого споживача електричної енергії, по черзі відкидаються від загальної ланцюга харчування і замість них безпосередньо до споживача підключається окремий провід, працездатність якого не викликає сумніву. Якщо все запрацювало, то саме відключений провід можна вважати несправним. Якщо немає, то відновлюємо його на місце і повторюємо операцію з іншим проводом електричного кола.

В принципі, змінюючи вихідну точку підключення додаткового дроти і використовуючи як індикатор лампу, можна продзвонити практично будь-яку ділянку квартирної проводки. Метод відмінний, а головне дієвий - єдиний його недолік полягає в деяких незручності, пов'язані з постійними перемиканнями проводів.

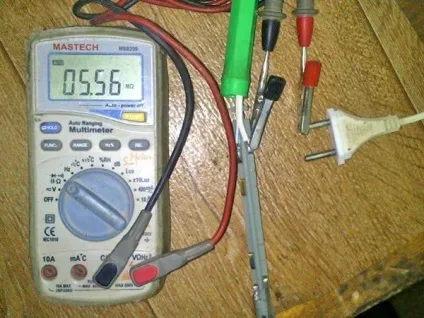

Як прозванивать дроти мультиметра фото

Методи виявлення поривів в електричній проводці

З питанням, як продзвонити дроти мультиметра, ми розібралися, залишається вирішити питання, як визначити пориву? Якщо це питання стосується не прихованої проводки, а підключення шнурів, то варіантів мало - напевно провід зламався у вилки або вилки. А ось що робити, якщо мова йде про пориві прихованого в стіні кабелю? Як тоді бути?

Для цих цілей сучасна промисловість розробив масу приладів типу «Е-121» - в середовищі професійних електриків такий пристрій називається «дятлом». З його допомогою можна не тільки визначити місце розташування електричного дроту, а й знайти при необхідності місце пориву. Працювати з ним досить просто - ведете його уздовж прокладеного в стіні кабелю і спостерігаєте за спеціальним сигналізатором. У місці пориву утворюються особливі електромагнітні аномалії, на які реагує прилад, подаючи звуковий сигнал.

Прозвонка проводів мультиметра фото

Існують і так звані дідівські способи виявлення прихованої і несправної електричної проводки, перевірені роками і не одним поколінням радіоаматорів. Для цього знадобиться звичайний радіоприймач, налаштований на частоту хвилі в 100 кГц. Просуваючи його уздовж електричної проводки, потрібно слухати сторонні шуми - там, де крім зростаючого шипіння, буде прослуховуватися інтенсивне потріскування, знаходиться місце пориву дроти.

Тепер ви знаєте, як прозванивать дроти, і зможете без допомоги фахівця легко визначити причину відсутності електроенергії в тому чи іншому місці проведення, а при необхідності і виявити її місце пориву.
