Як правильно розрахувати потужність для сталевого радіатора
Розрахунок кількості радіаторів або конкретна калькуляція по тепловим джерел пов'язаний з максимальними тепловтратами приміщення. Виходячи з цієї величини, розрахунок сталевого радіатора опалення по площі орієнтований на самі опалювальні прилади та їх розташування, щоб правильно компенсувати рівень тепла.
Методи кілька. І найпростіші з них дадуть відносні результати. У більшості випадків цього достатньо.
Розрахунок панельних радіаторів опалення по площі
Це один з найпростіших способів, щоб обчислити конкретне значення для обігріву, точніше для компенсації. Вирахують величину, відштовхуючись від площі квартири або будинку, де планують ставити радіатори. Нічого складного: площа кожної з кімнат відома заздалегідь, а конкретне значення по витраті тепла визначається по СНиП:
- Середня кліматична смуга для житлового приміщення має на увазі опалення 1 квадратного метра в 70-100 Вт.
- Там, де температура падає нижче 60 градусів Цельсія, необхідно витрачати від 150 до 220 Вт на метр.
До відома! Виконати розрахунок радіаторів опалення легко за цими нормами або ж по калькулятору.
Але враховують також запаси по потужності, без яких не обійтися. Великий перевитрата не вітається, тому що з великою кількістю підсумкової потужності зростає число радіаторів в приміщенні. Коли квартира підключена до центральних лініях опалення, то будь-який перевитрата не критичний, тому що кожен користувач сплачує фіксовану вартість.
Однак при індивідуальному опаленні все серйозно, тому що будь-який перевитрата - це плата за самі теплоносії і їх роботу. Платити більше нерозумно, тим більше що задана температура зазвичай підтримується неточно.
Порахувавши на калькуляторі точну потребу квадратних метрів, легко дізнатися, скільки купувати секцій. Тому що будь-який опалювальний прилад виділяє конкретну кількість тепла. Ці дані прописуються в паспорті. Надходять так: обчислюють конкретну цифру по теплу і ділять на потужності радіаторів. Результат з цього обчислення дає цифру за кількістю закуповуваних секцій, щоб відновлювати втрати тепла в зимовий час.
Розберемо на простому прикладі: припустимо, що потрібно всього 1600 Ватт, при площі кожної секції в 170 Ватт. Вступаємо так: ділимо загальні значення в 1600 на 170. Виходить, що необхідно купити 9,5 радіаторів. Округлення можна робити в будь-яку зі сторін, це на розсуд господаря. Зазвичай округлюють в меншу сторону в тих приміщеннях, де є додаткові джерела тепла, наприклад, на кухнях. А в більшу сторону розраховують на приміщення з балконами або великими вікнами. Ще практикують деякий запас по потужності поряд з голими стінами або на кутові кімнати.
Нічого складного, але пам'ятаємо про висоту стель - це величина не завжди стандартна. Також позначається і будівельний матеріал тих же вікон або стін. Тому розрахунок радіаторів опалення по площі для будь-якого приміщення зазвичай орієнтовний. Зручніше користуватися калькулятором, де враховуються коригування по конкретним будматеріалів та особливості площ.
Приблизні розрахунки обов'язково вимагає коректування. Це потрібно щоб отримувати конкретні результати, враховуючи всі чинники. Останні впливають на втрати тепла в меншу або більшу сторону:
- матеріал стін;
- якість утеплювача;
- площі вікон і їх скління;
- кількість стін, що виходять на вулицю.
Для обліку всіх цих факторів придумані коефіцієнти, чітко розписані в хороших калькуляторах. Вони просто перемножуються між собою, точніше вирівнюють початкове значення по тепловтрат будівлі.
Почнемо з вікон. Як правило, саме на ці складові йде витрата від 14 до 30% тепла. Точні цифри пов'язано з розмірами і фактичним утепленням. А раз так, значить, і розрахунок йде за двома коефіцієнтами:- Площа вікна до площі підлоги:
- 10% коеф. 0,8
- 20% коеф. 0,9
- 30% коеф. 1,0
- 40% коеф. 1,1
- 50% коеф. 1.2
- Для скління:
- Трикамерні склопакети множиться на 0.85
- Двокамерні склопакети множаться на 1.0
- Дерев'яні подвійні рами краще множити на 1.27 або на 1.3
Для стін і покрівлі розглядають ступінь матеріалу та ізоляції. Виходить, що величин для розрахунку також дві:
- Цегляна стіна стандартної товщини - це норма. Коефіцієнт дорівнює одиниці.
- Стіни недостатньої товщини множаться на 1.27.
- Хороші стіни з шаром утеплювача в 10 сантиметрів і більше множаться на 0.8.
- Внутрішні приміщення без втрат тепла множаться на одиницю.
- Одна на всю площу множиться на 1.1.
- Дві на всю площу множиться на 1.2.
- І так далі.
Детальніше про розрахунки сталевих радіаторів
Сталевий панельний радіатор - це відносно новий прилад для опалення приміщень. Відмітна особливість лише в тому, що саме сталеві конструкції менше за габаритами, а коефіцієнт тепловіддачі набагато більше. Причому система може складатися з кілька панелей, виконаних з гофрованого металу (оребрения). Виходить, що панелі (а їх може бути 1, 2 або 3) - це пластини, пропускають теплоносій всередині системи.

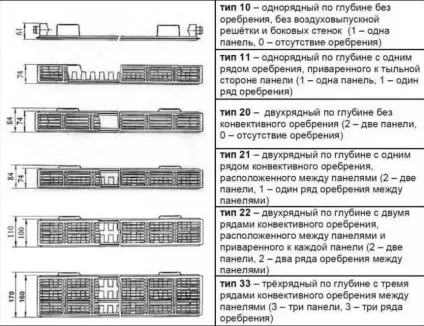

Для розрахунку потужності саме по площі потрібно знати і типи сталевих радіаторів. Всього їх 5. Почнемо з найпотужніших:
- Трьохпанельного. Істотні габарити за рахунок трьох панелей, до яких кріпиться ребра (позначення 33).
- Двохпанельний. Мають вже дві пластини (позначення 22).
- Двохпанельний з одного пластиною (позначення 21).
- Однопанельних радіатор також з одним ребрами. Слабка потужність, мала вага і такі ж габарити (позначення 11).
- Панель і теплоносій (позначення 10).
Визначити потужність для таких типів пристроїв простіше за площею, але в розрахунок йде не квадратний метр, а кубічний. За Сніпу дані такі:
- Приміщення з цегляної кладки на 1 кубічний метр вимагають 34 Ватт.
- Панельний будинок на 1 кубічний метр вимагає вже 41 Ватт.
Орієнтуюся на норми, можна вирахувати кожну кімнату. Але для цього необхідно вже знати висоту стель. Розберемо на прикладі:
Панельний будинок з габаритами в 3,2 на 3,5 метрів, де стелі рівно 3 метри. Розраховуємо за формулою 3,2 множимо на 3,5, отримуємо 33,6 кубічних метрів. І вже цю величину і множимо на норми для панельного будинку (41). Отримуємо 1378 Вт.
Для більш точного розрахунку вже використовують калькулятор, в який вносить в вищевказане (приблизний) значення і дані про особливості клімату і самої споруди.
Про інші чинники, що впливають на розрахунок
Будь-який виробник сталевих радіаторів завжди вказує їх максимальну потужність. Ось як це виглядає:
- Високотемпературний режим. Сам теплоносій розжарюється до 90 градусів Цельсія.
- Режим обробки. Максимум - це 70 градусів Цельсія (значення 90 \ 70).
На практиці ж будь-які системи опалення розігрівають нема на максимум, і фактичний температурний режим або потужність має параметри:
Для грамотного розрахунку бажано дізнатися температурні напори самої системи. Якщо конкретніше, то вираховують різницю між опалювальним приладом і температурою повітря. Де градуси самих нагрівачів приймають за середнє арифметичне від подачі і до обробки.
Ще при планах або розрахунках для радіаторів враховують підключення подачі рідини. На практиці є всього 2 типу:
- Одностороннє. Працює на максимум при верхній подачі (97%).
- Двостороннє. Також максимальна віддача тепла при верхнім підключенні (100%).
Знайти або підібрати конкретний радіатор не так і складно. Набагато важче зробити правильний розрахунок, орієнтуючись на тип підключення, правильне розташування пристроїв. Плюс до всього завжди використовують калькулятор, де потрібно вносити особливості своєї споруди або нової квартири.
