Як правильно підключити вимикач світла, монтаж і установка вимикача світла своїми руками

На цьому фото зображений ділянку стіни з вмонтованим підрозетників. Взагалі, назва «підрозетник» не означає те, що застосовуватися він може виключно для установки розеток. Підрозетники мають набагато більш широке коло застосування, і установка в них електроточок вельми поширена. Стрілочками на фото показані невеликі шурупи, якими механізм вимикача буде кріпитися до підрозетників. Однак часто буває (особливо в старих будинках), що підрозетника немає в принципі. В такому випадку установка вимикача буде трохи відрізнятися, але не дуже істотно.

Про це ми поговоримо трохи нижче.

Також на фото показаний електропровід, до якого ми і будемо підключати вимикач світла. У нашому випадку вимикач встановлюється в нове місце, тому провід потрібно обрізати по довжині і очистити від обплетення. УВАГА! Перед початком робіт не забудьте відключити напругу!

В середньому, довжину проводу потрібно залишати близько 10 см - тобто ця та його частина, яка виходить за край стіни. Якщо зробити провід коротше, то підключати вимикач не завжди буває зручно, якщо залишити провід довгим - можуть виникнути труднощі при установці механізму вимикача в стіну, адже провід буде потрібно повністю за нього заховати.
Після того, як провід обрізаний і зачищений, він підключається до контактів вимикача світла, які зазвичай розташовуються на його задній стороні. У вимикача світла Legrand провід вставляється в контактний отвір простим натисканням. Часто буває, що закріплення проводу в контактній групі здійснюється шляхом затиску кінців дроту невеликими болтиками за допомогою звичайної викрутки.

Після того, як провід закріплений, ми вставляємо механізм вимикача в стіну. Як ми вже говорили вище, кріпиться вимикач світла двома шурупами. На цьому фото вони позначені цифрою «1». Якщо підрозетника в стіні немає, необхідно вставити механізм вимикача в стіну і закріпити його за допомогою спеціальних розпір, шляхом обертання болтів, позначених на фото цифрою «2».

Після того як механізм вимикача світла встановлено, необхідно поставити декоративну рамку.

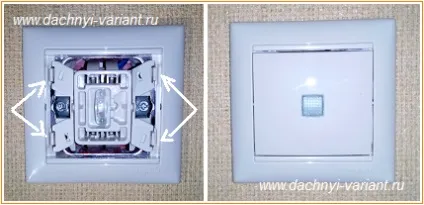

В даному прикладі, рамка кріпиться за допомогою 4-х невеликих засувок, які показані стрілками на наступному фото. Тобто для кріплення рамки на неї просто потрібно злегка натиснути і вона буде надійно зафіксована на механізмі вимикача.

Останній етап - установка клавіші включення / вимикання світла. Також як і декоративна рамка, клавіша фіксується на вимикачі шляхом натискання. На цьому робота закінчена, вимикач світла встановлено, і їм можна користуватися.

Як бачите, установка вимикача своїми руками справа не складна і під силу практично будь-якій людині.
