Як правильно паяти паяльником дроти, відео пайки

Як правильно паяти дроти

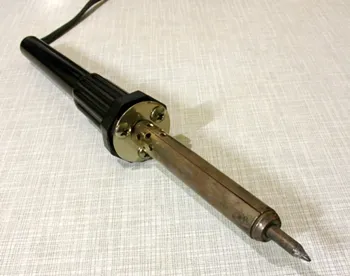

Відповідно до розмірів паяються поверхонь підбирається потужність паяльника. Потужність від 5 до 20 підійде для пайки мікросхем і комплектуючих, які не можна сильно нагрівати. Паяльник потужністю до 40-50 ват можна застосовувати для пайки проводів, клем і т.п. тобто для виконання найбільш поширених електромонтажних робіт. Паяльники потужністю понад 50 ват застосовують для з'єднання металевих поверхонь розміром більше декількох міліметрів.

Перед початком експлуатації новий паяльник слід підготувати до роботи. Для цього ще до його нагріву жало паяльника зачищають до металевого блиску, тим самим знімаючи з його поверхні окисну плівку. Це необхідно зробити для якісного облуговування робочої поверхні жала. З цією метою паяльник розігрівають, для чого електричний паяльник досить включити в мережу. Неелектричний паяльник нагрівають на відкритому полум'ї. В процесі нагрівання необхідно кінець жала занурити в каніфоль або будь-якої іншої флюс, після чого слід доторкнутися до шматочка припою (сплав олова і свинцю). У добре залуження жала його кінчик рівномірно покритий припоєм і має характерно блискучий вигляд сріблястого кольору. Пайку слід проводити паяльником, нагрітим до температури, необхідної для кожного виду пайки. При пайку металевих деталей його нагрівають сильніше, а для пайки проводів і електричних комплектуючих - менше.

Процес пайки проводів в загальному випадку включає в себе наступний ланцюжок дій:

• підготувати паяемие поверхні до паяння (видалити окисну плівку шляхом механічної зачистки або обробки флюсом - каніфоллю, паяльною кислотою і т.п.),
• торкнутися жалом попередньо нагрітого паяльника каніфолі й зварювання, щоб на кінчику жала виявилося потрібне його кількість;
• докласти паяемие поверхні один до одного і торкнутися цього місця жалом паяльника.

Після нетривалого прогріву місця пайки припой потрапляє на ці поверхні. Після змочування припоєм місця пайки жало видаляють від нього і дають приспіваю охолонути і затвердіти. Важливо при цьому зберігати нерухомість дроти, інакше пайка виявиться ненадійною і неміцною. Для забезпечення якості пайки рекомендується видалити залишки флюсу із зони пайки. У разі використання каніфолі це можна зробити спиртовим розчинником за допомогою пензлика. Така операція запобіжить подальшому окислювання зони пайки.

Як правильно паяти мікросхеми

Технологічно процес пайки мікросхем в загальних рисах схожий з вищеописаним, але має свої особливості. Вони полягають в тому, що:

• мікросхеми не допускають перегріву в процесі пайки;
• контактні площадки мікросхем мають, як правило, малі розміри і їх пайка не допускає надлишків олова в зоні пайки.

Ці особливості враховуються правильним вибором і якісною підготовкою паяльника. Рекомендується використання інструменту з контрольованою і регульованою температурою нагріву жала. Правильний підбір її значення в конкретних умовах запобігає перегріванню мікросхем і освіту міжконтактного паразитних перемичок з припою. Такі перемички можуть мати мікроскопічні розміри і створювати непотрібні електричні контакти між ланцюгами монтируемого пристрою.
