3 D привіт, всім!

Сьогодні поговоримо про будову та принцип роботи антікражних воріт (рамок) в супермаркетах. Кожна людина, особливо живе в мегаполісі, давно звик до присутності в магазинах і бутиках протикрадіжних рамок і маячками і наклейок, які прикріплені до товару.

Особисто у мене при проходженні через антікражних рамку коли нічого не купив завжди в голові крутиться одна думка «Не метушися і виходь сміливо, ти нічого не вкрав» і я демонстративно зменшивши хід, повільно проходив через ці самі ворота. І як пізніше стане ясно, даремно так робив!

Коли з'явилася перша Протикрадіжна рамка?

Антикрадіжні рамки електромагнітної дії були розроблені в середині 1960, а запатентовані на початку 1970 років. І з тих пір вони стали з'являтися у всіх магазинах і великих супермаркетах світу. У нас, на просторах СНД антікражние пристрої дісталися набагато пізніше, після розвалу союзу і масового відкриття приватних магазинів і мереж супермаркетів по типу західних.

Система проти крадіжок складається мінімум з 3-х компонентів - датчика (маячка), який прикріплюється до товару, антікражних воріт і деактиватора маячків, який знаходиться у продавця або касира.

Технології, на основі яких працюють антікражние системи бувають Радіочастотні (РЧ), Електро-магнітні (ЕМ) і Акустико-магнітні (АМ).

Як працюють антікражние ворота в супермаркетах блог інженера конструктора

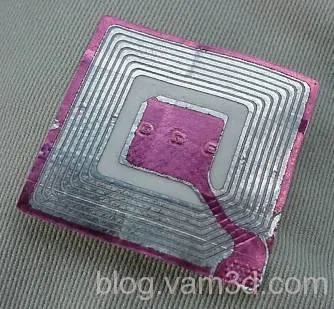

Антикрадіжні радіочастотні установки складаються з високочастотного передавача (частотою 2-8 Mг ц), і такого ж приймача. У маячки (датчику), який кріпиться на товар, міститься спрощена котушка індуктивності у вигляді декількох витків фольги замкнутих діодом або чіпом. Маячок приймає радіохвилі від передавача, в ньому утворюється невеликий індукційний струм і він сам стає передавачем, але вже на іншій частоті. На цю частоту налаштований приймач, вмонтований в антікражние ворота, і якщо приймач вловить сигнал, то включається сирена.

Деактиватор РЧ маячків випромінює потужний високочастотний імпульс, направляється на маячок і той перегорає як запобіжник, розмикаючи ланцюг. Тепер наш неактивний маячок при проходженні через ворота не викличе включення сирени.

Даний тип маячків має товщину близько 0,4 мм і розміри 40х40 мм. Їх досить легко деактивувати за допомогою ножа.

Електро-магнітні системи охорони

Цей тип антікражних систем найпоширеніший і недорогий для власників магазинів. Пластикова бирка ЕМ містить сердечник з феромагнітною сплаву. Такі бирки дуже стійкі до механічних пошкоджень і перегинів. Бірки можуть бути непомітно для покупця вмонтовані в етикетку, тому багато злодії їх не помічають і трапляються.

Як працюють ЕМ системи?

На кожен товар продавець надійно закріплює магнітну бирку.

Передавач в воротах генерує електромагнітне поле, при попаданні бирки в зону воріт вона спочатку поглинає електромагнітне поле а потім переходить в насичене стан і починає його випромінювати. Приймач виявляє зміна в обсязі сигналу, що знімається з перетворювача і включається сирена.

Коли покупець розплатиться за товар, касир спеціальним магнітним приладом деактивує і знімає магнітну бирку і щасливий власник проходить з товаром через антікражние ЕМ ворота безперешкодно.

Акустико-магнітні протикрадіжні системи

АМ бирки (датчики) являють собою смужки 10х45х1,7мм. Ця технологія з'явилася в кінці 1980 років і має схожість з електро-магнітної технологією. Але на відміну від неї, тут електромагнітні коливання використовуються в ультразвуковому діапазоні - 58 кГц.

Протикрадіжна бирка складається з декількох елементів - смужки з феромагнітного сплаву і смужки постійного магніту. Бирку відносно легко пошкодити, але технологія дає найкращі показники відсотка виявлень, а помилкових спрацьовувань менше 5% що є дуже хорошим показником для подібних систем.

АМ системи встановлюють в магазинах побутової техніки, супермаркетах, книжкових і магазинах одягу, аптеках і т.д.

Безпека антікражних воріт.

Важливо! Більшість антікражних воріт видають сильне електромагнітне випромінювання, особливо АМ системи, і можуть бути особливо небезпечні для власників кардіостимуляторів. Але негативний вплив вони надають і на звичайну людину, тому що випромінювання високоінтенсивне то не слід довго знаходиться в зоні дії антікражних воріт, рамок. Навіть якщо система випадково спрацювала і включилася сирена при вашому проході, ні в якому разі не потрібно зупинятися в воротах, як це робить більшість і чекати, поки до вас підійде охоронець. Так ви отримаєте зовсім непотрібну дозу випромінювання. Краще швидше пройти рамку і вже далеко почекати охоронця. Він, можливо, перевірить ваші речі і ви підете додому. Цінуйте своє здоров'я!

Як вкрасти в супермаркеті?

Зазвичай, щоб винести товар з магазину з АМ системою злодії використовують спеціальні глушники з частотою 58 кГц. А деякі несуни для того, щоб заволодіти товаром, спеціально готують свою сумку - екранують, обшиваючи з усіх боків фольгою або металевою сіткою. Виявити бирку (і сам товар, на який вона прикріплена) в такому випадку практично неможливо, тому деякі магазини, знаючи цю лозейку, можуть додатково до однієї з перерахованих систем поставити металодетектор і налаштувати його на великогабаритний об'єкт.
