Як працює лазерний принтер
Щоб почати розмову про заправку картриджів. необхідно зрозуміти, як влаштований тонерний картридж і принцип лазерного друку. Зрозумівши це, буде простіше зрозуміти дефекти, які виникають при друку. Практично всі несправності в роботі картриджа видаляються при ретельного очищення і заміни зношених деталей. Просте заповнення картриджа новим тонером недостатньо - необхідно з картриджа витягти випадково потрапили частки (в основному вони потрапляють туди з папером), і повністю видалити старий тонер.
Принцип роботи лазерного друку:
Включаючи принтер, всі механізми картриджа приходять в рух - картридж підготовляється до друку. Потім всі компоненти припиняються - принтер переходить в стан готовності до друку. Посилаючи зображення на друк, до картриджі йдуть процеси:
Зарядка барабана -поверхня обертового барабана рівномірно покривається негативним зарядом.
Засвічування - поверхня барабана негативно зарядженого проходить під лазерним променем. Луч активізується тільки в місцях де повинен бути нанесений тонер.
Нанесення тонера - на цьому етапі прообраз зображення на барабані перетворюється у видиме тонерних зображення, яке потім буде перенесено на папір.
Перенесення тонера на бумагу- продовжуючи обертатися, барабан, на який вже нанесено тонерних зображення, стикається з папером. Зі зворотного боку папір стикається з валом перенесення несе позитивний заряд. В результаті цього негативно заряджені частинки тонера притягуються до паперу, і виходить зображення.
Закріплення зображення - папір із зображенням переміщається далі до механізму закріплення. Цей механізм являє собою два дотичних валу, між якими проходить папір.
Очищення барабана - деяка кількість тонера не переноситься на папір і залишається на барабані. По завершенні циклу друку барабан необхідно очистити від залишків тонера. Цим займається ракель.
З чого складається типовий лазерний картридж. (Q2612A)
Відновлювати картридж або придбати новий? Багато хто задає собі таке питання.
У цій статті розглянемо найбільш ходовий картридж HP Q2612A.
Головний аспект, до якого ми впираємося це ціна, якість, швидкість, гарантія - купити відразу і почати друкувати. Всі чотири перерахованих вище чинника ми готові запропонувати Вам у відновленні картриджа.
Вартість оригінального картриджа приблизно 2500 руб. (100%)
Вартість нового сумісного картриджа приблизно 1500руб. (60%)
Вартість відновленого картриджа у нас 630 руб. (25%)
Економія 75% при використанні відновлених картриджів.
Для відновлення використовуються первопроходние оригінальні картриджі.
Якість друку відновлених картриджів наближена до якості оригінальних.
На заправку картриджа йде близько 15-20 хв. Якщо у вас немає цього часу, Ви можете придбати у нас відновлений картридж.
Ми даємо гарантію на кожен придбаний або заправлений картридж до повної випечаткі тонера. Ресурс картриджа дорівнює ресурсу нового оригінального картриджа.
А так же, це екологічно - використовувати відновлені картриджі. Викинути картридж із пластику, Ви забудете про нього, а ось природа буде пам'ятати його років 80 і більше.
Картридж лазерного принтера складається з численних деталей, несучих різноманітну функцію і все це лише для того, що б Ви могли насолодитися високоякісною і швидким друком тексту і графіки.

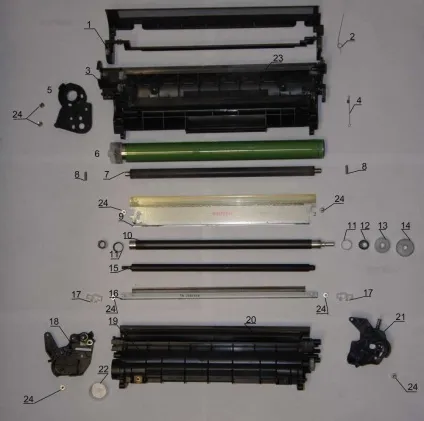

Складові картриджа (Q2612A, Canon 703, Canon FX-10) лазерного принтера:
1) Кришка фотовала.
- захищає фотовал картриджа від можливих механічних пошкоджень (а так само від сонячного світла, який руйнує верхній шар фотобарабана) при транспортуванні картриджа поза принтера.
Ресурс: 3-4 заправки. Тобто новий картридж можна заправити 3-4 рази взагалі без ремонту і заміни частин.
Ресурс: умовно необмежений
2) Поворотна пружина кришки фотовала
- Повертає кришку в закрите положення (фотовал прикритий), коли картридж поза принтера.
Ресурс: умовно необмежений
3) Верхня частина корпусу картриджа.
- У цій частині корпусу картриджа розташовується бункер для відпрацьованого тонера, встановлений фотовал, ролик заряду, ракель фотовала, очищає лезо фотовала, кришка фотовала.
Ресурс: умовно необмежений
4) Стискаюча пружина.
- Притискає фотобарабан до магнітного валу. Якщо пружина відсутня на картриджі, відбиток з одного боку аркуша буде менш насиченим (практично білий аркуш).
Ресурс: умовно необмежений
5) Бічна кришка фотовала
- Дана кришка фіксує фотовал в картриджі, а так само центрує його обертання.
Ресурс: умовно необмежений
6) Селеновий вал (фотовал)
-алюмінієвий порожній циліндр, покритий фотонапівпровідниковому матеріалом, здатним змінювати свій опір при різній інтенсивності освітлення.
Ресурс: 3-4 заправки. Тобто новий картридж можна заправити 3-4 рази взагалі без ремонту і заміни частин. (Для друку тексту)
- Заражає поверхню барабана, стирає залишковий приховане електростатичне зображення.
Ресурс: 4-6 заправок.
8) Штифти картриджа
-Скріплюють дві половинки картриджа
Ресурс: умовно необмежений
- Видаляє залишки відпрацьованого тонера з фотовала, переміщаючи їх в бункер - відстійник.
Ресурс: бажано міняти разом з Фотовали, тому що від температурних впливів силікон Ракель дубєєт, відповідно, зношує поверхню вала сильніше, а так само через старого Ракель, можливо пробудження тонера в принтер, що може привести до виходу з ладу самого апарату. Частинки тонера в кілька десятків разів менше частинок побутового пилу, вони з легкістю потрапляють в дихальні шляхи і легені, осідають там надовго.
10) Оболонка магнітного валу
- Служить для перенесення тонера з бункера на фотобарабан
Ресурс: 3-6 заправок. Залежно від якості тонера і стилю використання принтера.
11) бушінг (підшипники) магнітного вала.
Призначення: дозволяють вільно обертатися магнітного вала по заданій траєкторії.
Ресурс: умовно необмежений.
12) Шестерня магнітного вала
Ресурс: умовно необмежений.
13) Мала шестерня приводу.
Ресурс: умовно необмежений.
14) Велика шестерня приводу.
Ресурс: умовно необмежений.
15) Сердечник магнітного вала.
Ресурс: умовно необмежений.
16) Ракель магнітного вала «Доктор»
- Вирівнює товщину шару тонера на магнітному валу.
Ресурс: 5-8 заправок. Силіконова поверхня зношується, стає тоншою і м'якше в міру зносу «Доктора», що викликає збільшена витрата тонера, сірий фон на всьому аркуші, пробудження тонера з картриджа. А так же нерівномірно зношений силіконовий шар псує поверхню оболонки магнітного вала.
17) Упори бушінг
Призначення: центруют положення бушінг а відповідно магнітний вал.
Ресурс: умовно необмежений.
18) Права кришка картриджа.
Ресурс: умовно необмежений.
19) Нижня частина корпусу картриджа.
- Дана частина картриджа є бункером для нового тонера. А так же на цій частині встановлені такі елементи як: магнітний вал, «Доктор», очищає лезо магнітного вала.
Ресурс: умовно необмежений.
20) Очищаюча плівка магнітного вала.
- Служить для утримання тонера в бункері
Ресурс: 6-10 заправок. Зношена плівка є причиною прокидання нового тонера з бункера. А так же гострі краї зношують поверхню магнітного вала швидше.
21) Ліва кришка картриджа.
Ресурс: умовно необмежений.
22) Пробка бункера картриджа.
Ресурс: умовно необмежений.
23) Очищаюча плівка фотовала.
- Дана плівка утримує відпрацьований тонер в бункері.
Ресурс: 10-12 заправок. Зношена плівка є причиною прокидання відпрацьованого тонера з бункера. А так же гострі краї зношують фотовал швидше.
24) Самонарізи картриджа.
- кріплення деталей картриджа.
Ресурс: умовно необмежений.
