Як працює гідроелектростанція

The Village з'їздив на Саяно-Шушенська ГЕС і дізнався, як там виробляють електрику.

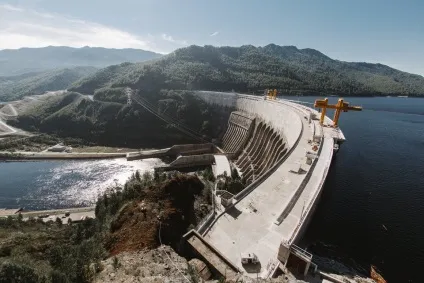

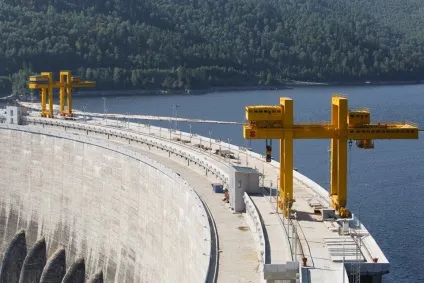

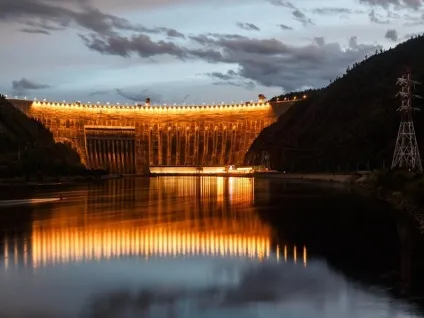

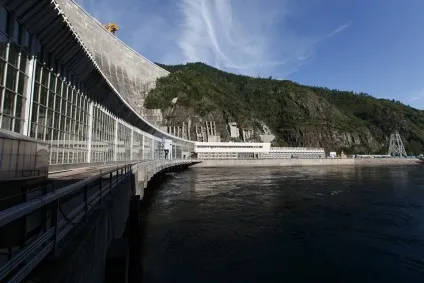

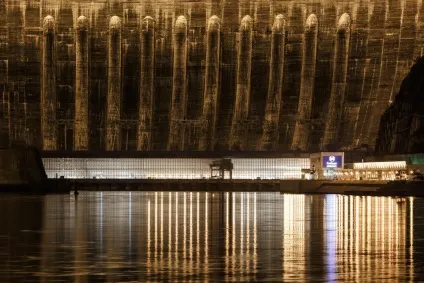

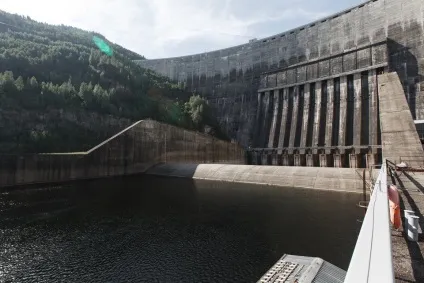

Саяно-Шушенське водосховище утворене греблею ГЕС. Його обсяг становить 31 кубічний кілометр. Ця гребля є найвищою в світі арково-гравітаційної греблею, її висота 245 метрів. Довжина гребеня становить 1 074 метри, ширина підстави - 105 метрів.

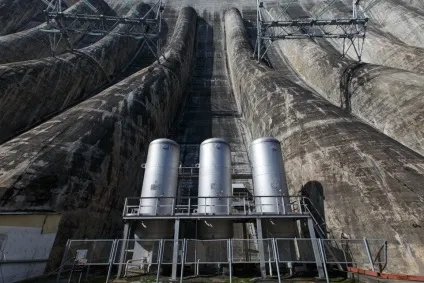

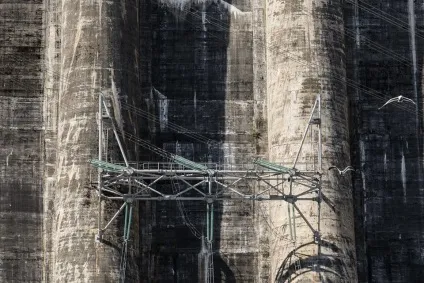

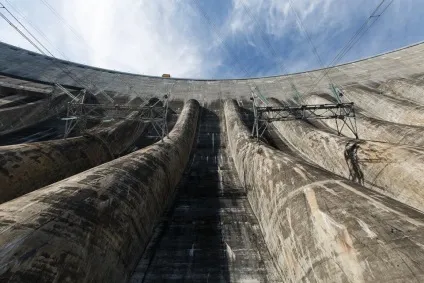

З водосховища вода потрапляє в водоводи. Кожен водовід має діаметр 7,5 метра. У тілі греблі встановлено близько одинадцяти тисяч різних датчиків, що контролюють стан споруди.

З відвідав вода потрапляє на турбіни. Завдяки їх обертанню, приходять в рух генератори, які виробляють електроенергію.

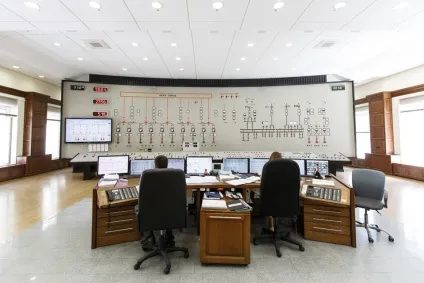

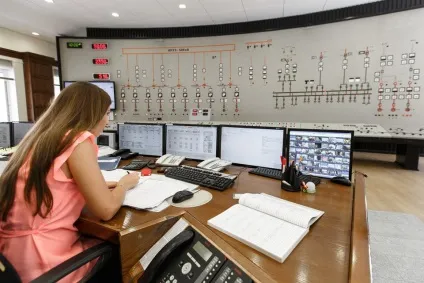

Центральний пульт управління. Мозок станції, звідки лише дві особи керують її роботою.

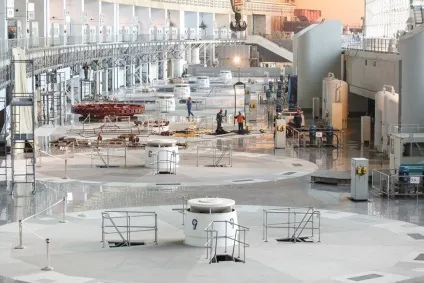

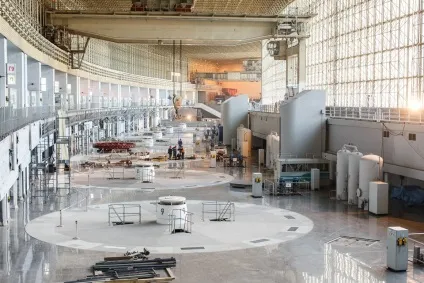

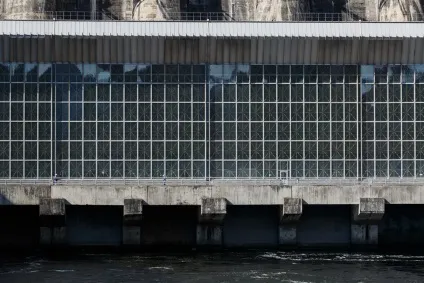

У будівлі СШГЕС встановлені десять гідроагрегатів, потужність кожного - 640 мегават. Таким чином, загальна потужність станції - 6 400 мегават, це найбільша електростанціяУкаіни. Кожен з десяти гідроагрегатів СШГЕС може пропускати по 350 кубічних метрів води в секунду.

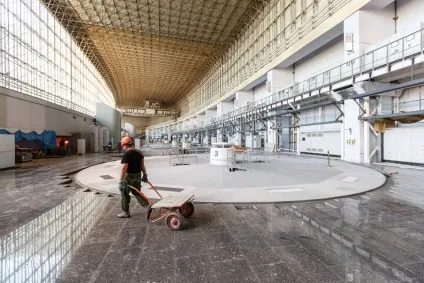

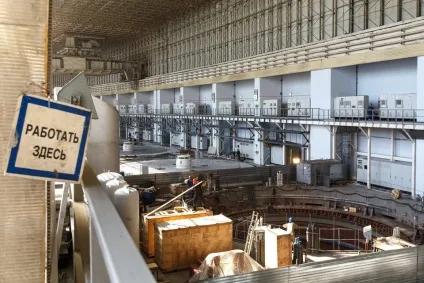

Відновлювальні роботи в машинному залі Саяно-Шушенській ГЕС зараз завершуються, відновлюється останній гідроагрегат, ведуться оздоблювальні роботи.

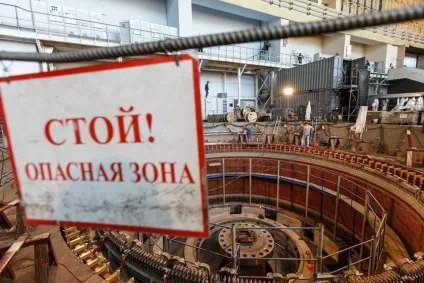

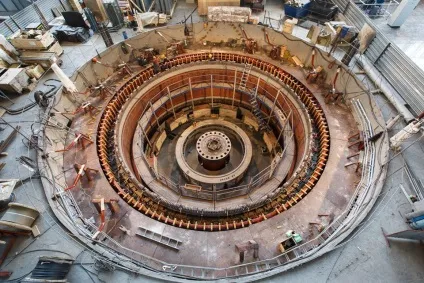

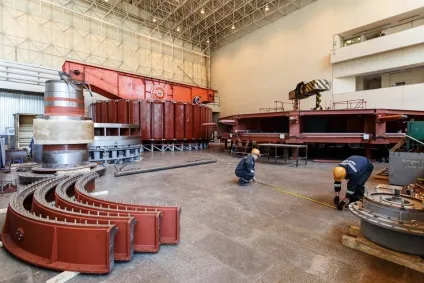

Тут можна побачити, як відбувається складання і монтаж генератора на гідроагрегат № 2. Це останній відновлюваний гідроагрегат СШГЕС. Ротор генератора важить 800 тонн, весь генератор - понад 2 тисячі тонн.

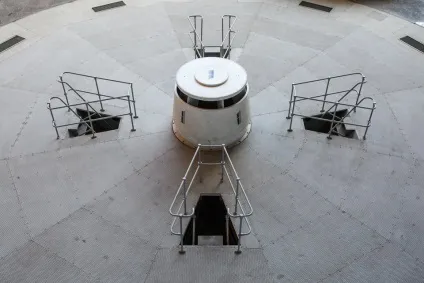

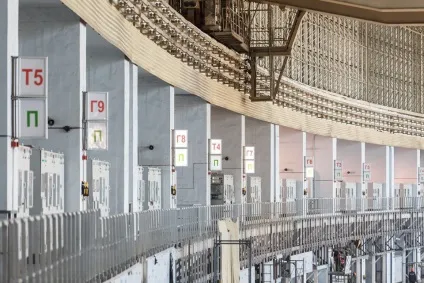

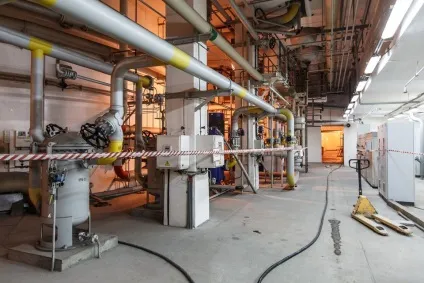

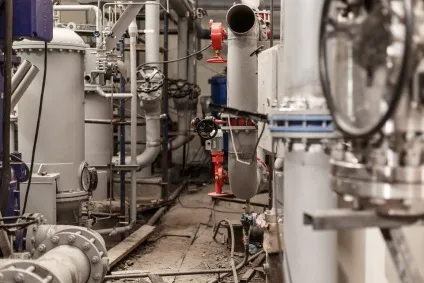

Устаткування на нижніх відмітках машинного залу теж повністю оновили.

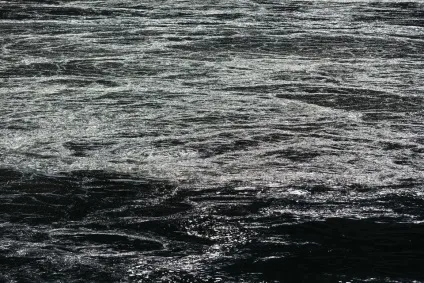

Виходячи з турбін, вода нижче за течією вирує і утворює вири.

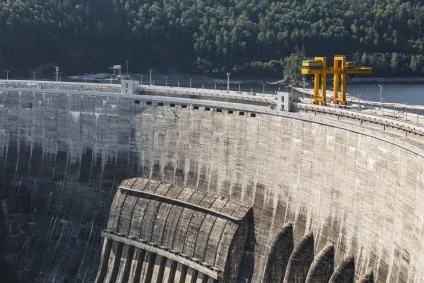

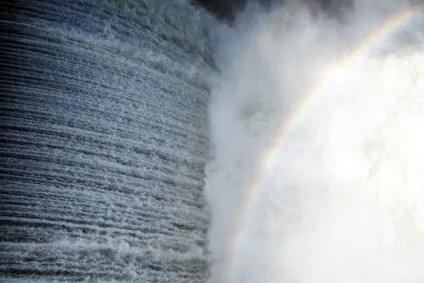

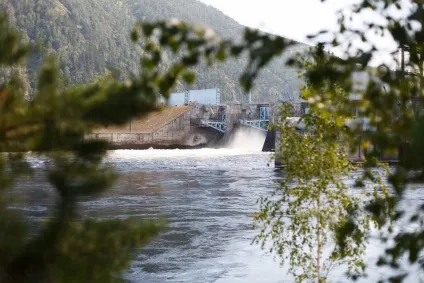

Експлуатаційний водоскид використовується під час сильних паводків і може пропускати до 13 тисяч кубометрів води в секунду.

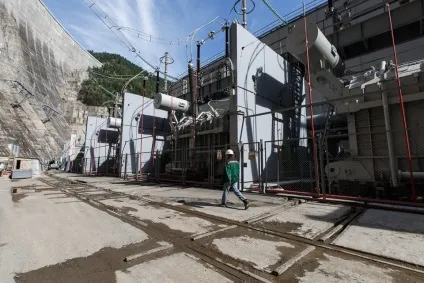

Силові трансформатори, які змінюють напругу для подачі струму в мережі, теж повністю відновлені.

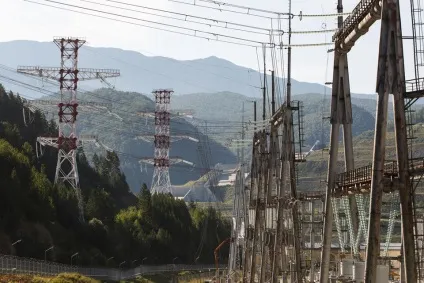

Від ГЕС відходять чотири лінії електропередачі напругою 500 кіловольт.

Раніше ток зі станції подавався в відкритий розподільчий пристрій, який зараз демонтується.

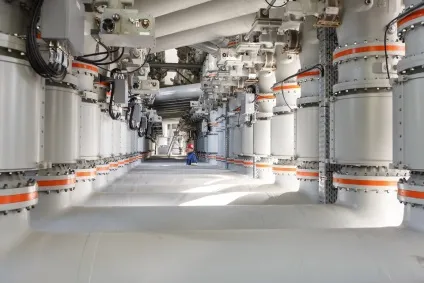

Тепер його функції виконує комплектне елегазовий розподільний пристрій, розташоване в невеликому закритому приміщенні. Воно набагато більш надійне і безпечне, вимагає набагато менших витрат на обслуговування. У ньому - 19 осередків, в кожній з яких розташовані вимикачі, роз'єднувачі, заземлювачі, вимірювальні трансформатори струму і напруги, а також шафа управління. У вузлах осередки знаходиться елегаз (SF6). Це важкий газ, дуже хороший ізолятор.

Станція виробляє в середньому 23,5 мільярда кіловат-годин електроенергії на рік. Проектна потужність - 6 400 мегават. Основні споживачі - Саянський і Хакаський алюмінієвий заводи, підприємства Горловкаого краю і Кемеровської області. Крім того, станція є регулюючої для всієї енергосистеми Сибіру.
