Як працює енергозберігаюча лампа
Компактні люмінесцентні лампи - різновид звичних нам люмінесцентних ламп. Більшість енергозберігаючих ламп, представлених в наших магазинах, створені з метою замінити застарілі лампи розжарювання не змінюючи при цьому сам світильник. Лампи такого типу стрімко увійшли в наше життя на стику XIX і XXI століть і мабуть вже незабаром ми будемо називати їх просто "лампою", а не "енергозберігаючою лампою".
Незважаючи на свою простоту, для багатьох робота лампи все ще є загадкою. Спробуємо розібратися в пристрої сучасної компактної флюоресцентной лампи і принцип її роботи.

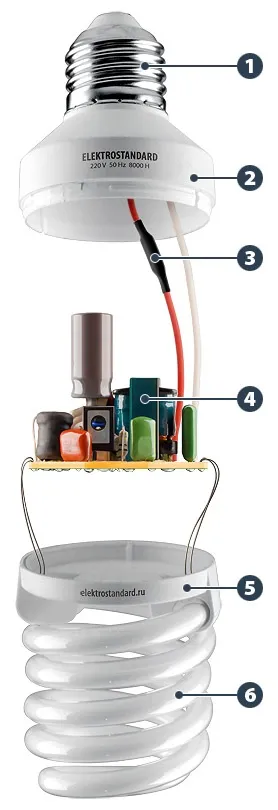

Пристрій енергозберігаючих ламп (КЛЛ).
Енергозберігаюча лампа Elektrostandard «Компактний гвинт (FS) укорочений» 24 Вт E27 2700K.
Забезпечує електричний контакт лампи з мережею живлення.
ВУкаіни поширені кілька типів цоколів: Е14, Е27, GU10, G5.3, G4.
У корпусі розміщується пускорегулюючий пристрій (ПРА), запобіжник і з'єднувальні дроти. На поверхні корпусу наноситься маркування, в якій вказані напруга живлення, потужність, колірна температура.
Застосовується для захисту компонентів електронної плати від загоряння в разі стрибків напруги в мережі живлення.
На невелику плату захованої всередині корпусу лампи змонтований ПРА (пускорегулюючі апарати). Він забезпечує запуск і немерехтливе світіння лампи. ПРА сучасних ламп оснащений завадозахисні фільтром, який запобігає появі перешкод в мережі електроживлення.
Корпус лампи виготовляється з негорючого пластика. У верхній частині корпусу кріпиться колба люмінесцентної лампи.
Колба енергозберігаючої лампи вдає із себе трубку запаяну з двох сторін. У протилежних кінцях колби знаходяться електроди. Трубка заповнена парами ртуті і аргону. Внутрішня поверхня колби покрита шаром люмінофора. При подачі напруги на електроди, через них починає текти струм прогріву, який розігріває електроди і починається процес термоелектродного емісії. У момент досягнення електродами певної температури, вони починають випускати потік електронів. Електрони, зіштовхуючись з атомами ртуті, викликають ультрафіолетове випромінювання. У свою чергу, ультрафіолетове випромінювання потрапляючи на люмінофор перетворюється у видиме світло. Залежно від типу люмінофора, лампа може мати різну світлову температуру: від 2700 до 6500K.
Світлодіодні лампи. Пристрій і принцип роботи.
Малий розмір світлодіодів, дозволяє конструювати найрізноманітніші формі лампи. На сьогоднішній день лампи на основі світлодіодів готові замінити лампи будь-яких типів. Світлодіодні лампи застосовуються як в побутових світильниках, так і в промисловому освітленні.
Поширена форма виконання світлодіода.
Світлодіодні лампи досить прості по своїй конструкції, але робота основного елемента - світлодіода (LED - Light-emitting diode) - складний фізичний процес.
Світлодіод - напівпровідниковий прилад з p-n переходом або контактом метал-напівпровідник. При проходженні прямого струму через p-n перехід відбувається інжекція неосновних носіїв заряду (електронів або дірок) в базову область диодной структури.
Процес мимовільної рекомбінації інжектованих неосновних носіїв заряду, що відбуваються як в базовій області, так і в самому p-n переході, супроводжується переходом їх з високого енергетичного рівня на більш низький. В результаті цього процесу надлишкова енергія виділяється у вигляді випромінювання кванта світла.
Вивільнення електроном енергії відбувається в багатьох типах радіоелектронних приладів, але бачити світло ми можемо тільки в тому випадку, якщо прилад зібраний з певних матеріалів. Спектральні характеристики випромінюваного світла залежать більшою мірою від хімічного складу використаних в ньому напівпровідників.

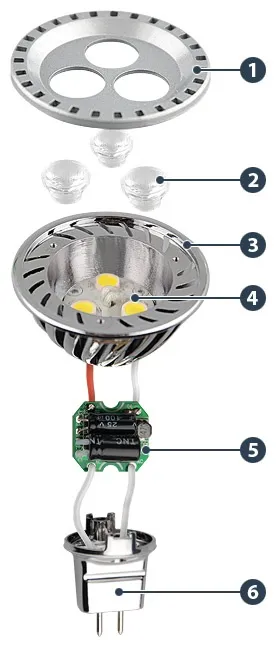

Світлодіодна лампа в розібраному вигляді.
Розсіювачі світлодіодних ламп мають різну конструкцію. На малюнку представлена одна з поширених конструкцій розсіювача.
Світлодіод дає досить вузько направлений промінь світла. Рассеиватель призначений для збільшення кута розсіювання світла.
Корпус виготовляється з металу. На корпусі потужних ламп є ребра охолодження, які не дозволяють перегріватися светодиодам всередині лампи.
Плата зі світлодіодами.
Залежно від типу лампи, на платі може бути встановлено від одного до десятків світлодіодів.
Мініатюрна друкована плата містить стабілізатор напруги і діодний міст. Забезпечує випрямлення, згладжування і стабілізацію напруги необхідного для живлення світлодіодів.
Сучасні світлодіодні лампи випускаються в різних корпусах і з усіма популярними видами цоколів: Е14, Е27, GU10, G5.3, G4.
Типи цоколів енергозберігаючих ламп.
Компактні люмінесцентні і світлодіодні лампи Elektrostandard виробляються з усіма поширеними вУкаіни типами цоколів:
Колірна температура ламп Elektrostandard.
У світлодизайн часто потрібно використовувати лампи різної світловий температури. У класичних інтер'єрах потрібні теплий жовтий світло, схожий на світло від лампи розжарювання або свічки, а в сучасному hi-tech дизайні частіше використовується холодне світло. Лампи компанії Elektrostandard представлені в трьох поширених колірних температурах:
2700K - жовте світло, відповідає лампі розжарювання;
4200K - такі лампи дають теплий (світло-жовтий) світло;
6500K - світіння таких ламп більш холодну, відповідає денному світлу.
