У разі неправильного підбору будівельних матеріалів або помилок в конструкції може виникнути необхідність в посиленні стельових балок і захисту їх від провисання і прогинів. Я хотів би поділитися досвідом того, як подібна проблема виникла у мене, а головне, яким способом вдалося її ліквідувати.

При будівництві власного будинку в одній з кімнат виникла необхідність в стельових кріпленнях довжиною 5 м. Для їх зведення я скористався балками більшої довжини (7 м), так як з них одночасно можна буде зробити випуск для даху, що захищає стіни і фундамент будинку від підмивання снігом і дощем.

У цій статті я розповім, як зміцнити балки перекриття металевим куточком.

Посилення дерев'яних балок перекриття: матеріали та інструменти

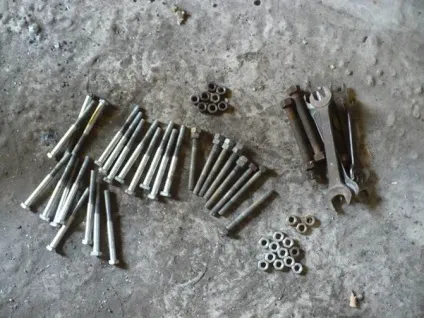

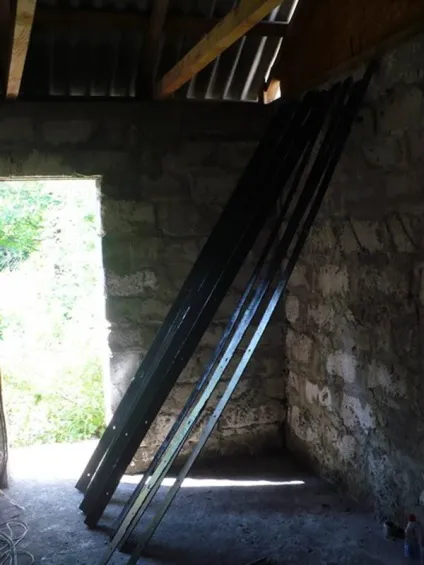

Куточок металевий 75 × 75 мм Металева смуга товщиною 5мм і шириною 75мм Болти і гайки Ф12мм Дриль, свердло Д12, гайкові ключі

Посилення дерев'яних балок перекриття металевим куточком. процес роботи

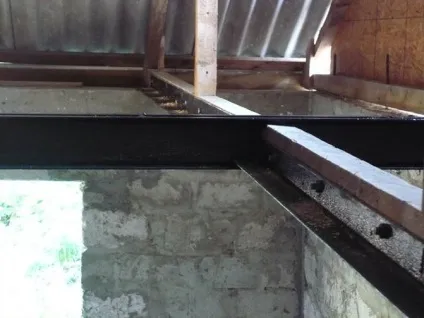

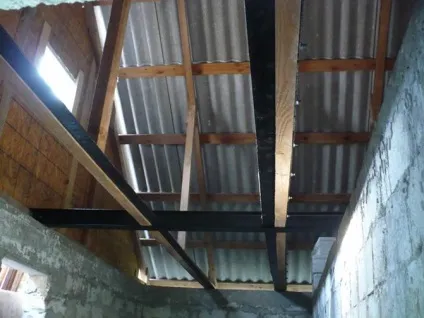

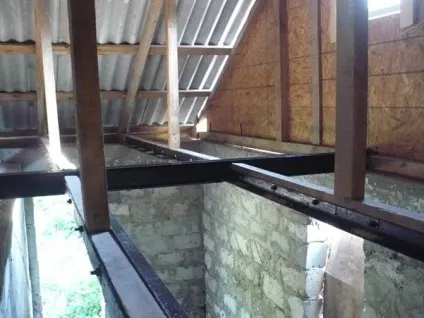

У центрі кімнати встановив два швелера висотою в 14 см, прикріплених один до одного плоскою частиною у вигляді двутавра. Далі купив 4 м балки перетином 70 × 100 мм (в чому і була моя помилка, так як зручніше було б використовувати балки з перетином 100 × 150 мм) і закріпив їх у швелері і на несучій стіні.

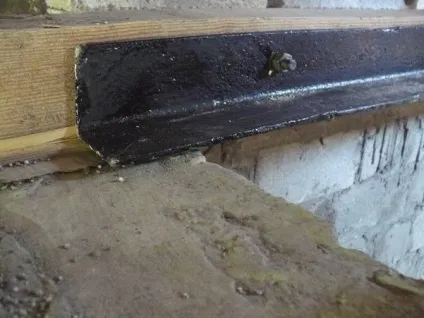

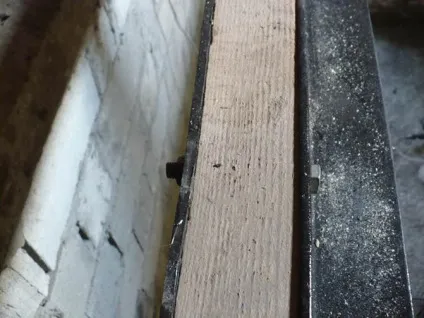

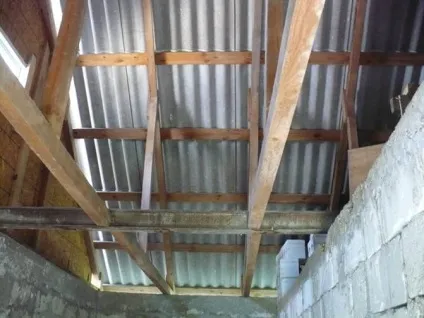

Після монтажу даху (використовував підпірки для крокв, які спиралися на ці балки), з'явився невеликий прогин балок. Щоб уникнути слушні деформації, вирішив посилити їх куточком розмірами 75 × 75 мм з одного боку балки, а з іншого, закріпити металеву смугу товщиною 5 мм і шириною 75 мм.

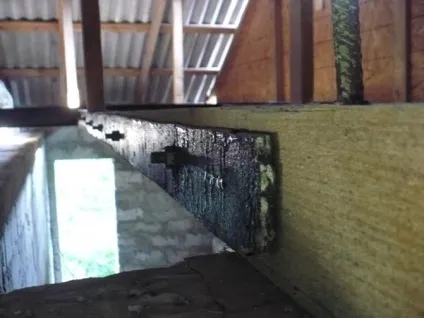

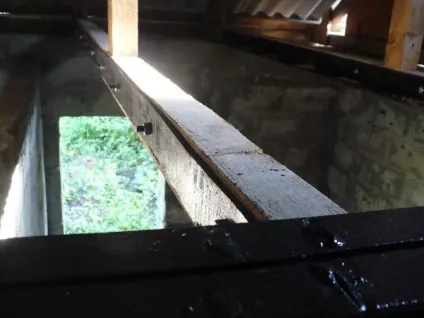

Для стягування куточка і смуги до балки використовував болти Ф12 довжиною 100 мм, які кріпив на відстані 400 мм один від одного

Ось таким чином посилив балки.

Якщо є необхідність додатково зміцнити балки з перетином 50 × 200 мм при ширині прольоту 5 м, можу порекомендувати для посилення конструкції закріпити металеву смугу товщиною 5 мм і шириною 75-80 мм по діагоналі до центру з обох сторін балки.

При цьому спочатку уздовж всієї довжини балки треба закріпити шнурок, і за допомогою домкрата, посередині підняти балку вище рівня шнурка і після кріпити металеву смугу.

Якщо в продажу не виявилося металевої смуги з потрібними розмірами, можна нарізати на гільйотині смуги довжиною 1,5 м, і зварити їх між собою, отримавши необхідну довжину.

У разі, якщо необхідно додати додаткові балки для посилення стелі в випадках його провисання і прогину. Для цього необхідно підібрати балку відповідного перетину, стягнути її куточком і прикріпимо торцевою частиною до стіни.

Також можливо за допомогою Тарле усунути провисання і прогин балок, закріпивши його на коньковой частини даху і самої балці. При такому кріпленні Тарле навантаження буде перерозподілятися на кроквяну частина даху. Однак цей метод застосовується тільки в крайніх випадках, якщо немає можливості додати додаткові балки.
