Як покрити чотирьохскатну (вальмовую) дах профнастилом

Одним з найважливіших елементів будь-якої будівлі є його дах. Саме вона охороняє будівлю від різних впливів зовнішнього середовища, виконуючи при цьому свою головну задачу - захист будівельних конструкцій від води. Не менше значення має і зовнішній вигляд даху.

Форми дахів можуть бути найрізноманітнішими. Конструкцію їх вибирають з урахуванням погодних умов місцевості, матеріалу покрівельного покриття і стилю, обраного архітектором.

Як покрити чотирьохскатну (вальмовую) дах профнастилом

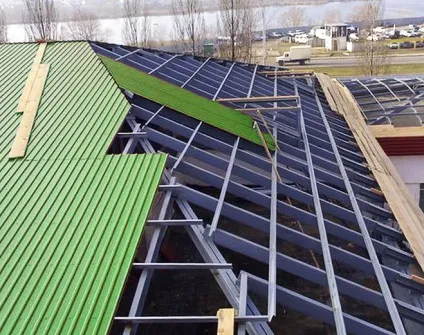

Приклад вальмовой даху з профнастилу

Це можуть бути односхилі або двосхилі покрівлі, а також плоскі покрівлі більш характерні для промислових будівель. Але особливою популярністю користується вальмовая чотирьохскатний дах з профнастилу, причому незалежно від клімату в регіоні.

Переваги та різновиди вальмових дахів з профнастилу

Особливістю вальмовой покрівлі є чотири ската, нахилені з усіх чотирьох сторін будівлі. Пристрій такого даху набагато складніше, ніж у односкатной або двосхилим покрівлі, але така конструкція має цілий ряд важливих достоїнств.

Одним з найголовніших переваг вальмовой даху з профлиста є її обтічна форма. Це дуже важливо для регіонів з високими вітровими навантаженнями. У четирехскатной даху відсутні фронтони, а адже саме фронтонні свеси односкатной і двосхилим покрівлі найчастіше руйнуються в результаті «підриву» вітром.

Другим дуже важливим гідністю вальмовой покрівлі є те, що її кроквяна система має об'ємну жорстку форму. Внаслідок особливостей конструкції кроквяної системи, всі грані даху нахилені приблизно однаково. Завдяки цьому вони рівномірно розподіляють навантаження, що діє на дахове покриття, на всі несучі конструкції будівлі.

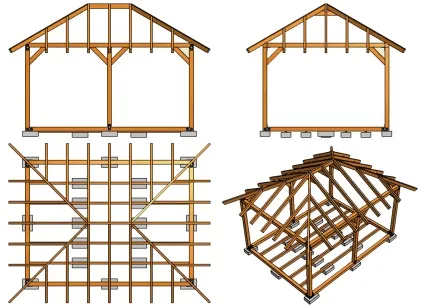

Кроквяна система вальмового даху

Існує кілька різновидів чотирисхилих вальмових дахів. Найчастіше для будівель прямокутної форми використовується 4-х скатна покрівля з профнастилу, у якій довгі бічні грані мають форму трапеції, а короткі торцеві грані - форму трикутників. Дахи, в яких трикутні вальми закінчуються вище карнизів бічних граней, називаються голландськими або данськими.

У будівель квадратної форми всі чотири грані однакові, мають форму трикутника і сходяться в одній точці. Такий дах називається шатрової. Все ефектні даху складних ламаних форм проектуються саме на основі вальмовой четирехскатной конструкції.

Як перекрити чотирьохскатну дах профнастилом?

Для покрівельного покриття вальмових дахів можуть використовуватися як штучні, так і листові матеріали. До штучних матеріалів відносяться різні види черепиці, такі як керамічна, цементно-піщана і бітумна.

Листові покрівельні матеріали - це оцинковане залізо, профнастил, металочерепиця та листова мідь. Найбільш часто використовуваний листовий матеріал, яким перекривається дах вальмовая - профнастил з кольоровим полімерним захисно-декоративним покриттям.

Як і для будь-якої іншої даху, при монтажі вальмовой покрівлі важливо правильно розрахувати витрати матеріалу. Через те, що схили такого даху мають форму трапеції і трикутників, розрахунок витрати покрівельних матеріалів дещо складніше, ніж для класичної двосхилим форми. Для цього доведеться згадати шкільні уроки геометрії і розрахувати площу трапеції і трикутників бічних фронтів і вальм.

Перекриття четирехскатной даху профнастилом

Тому до того, як накрити чотирьохскатну дах профнастилом, краще на аркуші паперу намалювати по-листову розкладку профнастилу з урахуванням необхідних нахлестов і довжини карнизних звисів.

На перший погляд може здатися, що через необхідність різання крайніх листів по діагоналі, при перекритті вальмових дахів листовими матеріалами, утворюється дуже багато відходів. Однак варто враховувати, що відрізані частини листів відмінно підійдуть для перекриття торцевих трикутних вальм.

Перед тим, як покрити чотирьохскатну дах профнастилом, потрібно, як і для будь-якої іншої покрівлі, укласти поверх крокв шар гідроізоляції або паропроницаемой мембрани. Потім встановлюється контробрешетка, лати і тільки після цього приступають до кріплення профнастилу. Коли перекривається чотирьохскатний дах, профлист кріпиться точно так же, як і на будь-який інший покрівлі.

Пристрій скатної покрівлі з профлиста

Як вже говорилося вище, вальмовая покрівля складається з чотирьох скатів. Два з них є бічними, як у класичній двосхилим покрівлі, а два додаткових розташовані між ними. Вони замінюють собою фронтони і нахилені всередину даху.

Ці похилі трикутні скати і називаються вальмами. Оскільки бічні скати зазвичай мають більшу довжину, ніж вальми, як двосхилий, так і вальмовая покрівлі мають дві вершини, з'єднані між собою коником.

Завдяки нахилу вальм, бічні скати мають форму трапеції. Через таку їх форми, конструкція кроквяної системи вальмовой покрівлі має ряд особливостей.

відсутність фронтонів

У четирехскатной вальмовой покрівлі відсутні фронтони. Тому під коньковий брус обов'язково встановлюють опорні стійки з бруса перерізом 100х100 мм.

Крок між стійками повинен бути 3-4 м. Спиратися їх на дошку, перетином 150х50 мм, покладену плазом на перекриття будівлі. Називають цю дошку лежнем. Під лежень необхідно обов'язково укласти шар рулонної гідроізоляції.

Діагональні крокви в четирехскатной даху з профлиста

Відмінною рисою кроквяної системи вальмовой покрівлі є кутові або, по-іншому, діагональні крокви. Вони з'єднують кінці конькового бруса з кутами будинку. Саме ці елементи передають всю навантаження, що діє на дахове покриття, на несучі конструкції будівлі.

Схема кроквяної системи класичної четирехскатной даху

Кутові крокви, в зв'язку з конструкцією, потребують додаткового посилення. Для цього між ними і мауерлат на краях бічних фронтонів і вальми встановлюються короткі крокви, звані «нарожнікамі». Вони мають різну довжину в залежності від того, наскільки близько місце їх установки до нижнього кута бічного фронтону або вальми.

Крім того, в кутах перекриття будівлі встановлюють, так звані, «шпренгелів». Це спеціальні бруси, що укладаються між двома мауерлатів, розташованими під прямим кутом один до одного. На шпренгелів встановлюють стійки, що підтримують кутові крокви.
