Як побудувати каркасно-щитовий будинок своїми руками, фото звіт
Починаючи розповідь про досвід будівництва каркасно-щитового будинку своїми руками відразу хочеться попередити про те, що це не хвалебна ода і розповідь про веселе проведення часу, а реальна робота над помилками, допущеними мною як показує досвід практично на всіх етапах будівництва.
І зараз, коли багато роботи практично завершені, будинок зібраний, а облаштування перемістилося на поетапне приведення в порядок приміщень можна не тільки критично поглянути на весь процес будівництва, а й поділитися досвідом з такими, як і я, будівельниками самоучками.
Як побудувати каркасно-щитовий будинок недорого основні помилки
Завдання перед початком будівництва ставилася досить проста побудувати каркасно-щитовий будинок недорого, з найменшими витратами і в найвищому темпі. Для будівництва було обрано проект одноповерхового каркасного будинку з двосхилим дахом 8х8 метрів. На його базі я намалював свій проект - просто додавши ще 1 поверх.
Каркас будівлі повинен зводитися з соснових балок і дощок. Товщина стін планувалася 200 мм. Сам будинок планувався для проживання від весни до зими, але з можливістю подальшого обладнання для життя цілий рік.
Комунікації планувалися до підключення в міру необхідності, електрику підключено на ділянці зразу, каналізація та водопровід трохи пізніше.
Здавалося б, на цьому і все, але, дивлячись на інші, побудовані каркасно-щитові будинки в селищі, не хотілося виглядати типово і стандартно, тому було прийнято рішення збільшити конструкцію на один поверх.
Для здешевлення робіт був складений графік і приблизний перелік операцій, з логістики та безпосередньо самих роботах. І хоча сказано занадто самовпевнено, але план був практично ідеальним. Ідеальним, до того часу поки не зіткнувся з реальністю проблем.
Першою помилкою допущеною в дебюті, було повне ігнорування варіанти покупки готового комплекту будинку для самостійної збірки. Мої аргументи мовляв самому можна замовити матеріал, дешевше домовитися на пилорамі, каркасні будинки теж люди роблять, виявилися вагомішими здорового глузду. Потім в процесі робіт через нестандартні довжин і несортового матеріалу, а матеріал дійсно розпускався на місцевій пилорамі і міг мати відхилення по товщині до 1 см, і це для дощок товщиною 25 мм. Крім цього, частина дощок так і не була пущена в хід оскільки, під час розпуску мала хвилі.
Другим сюрпризом було те, що пилорама мала обмеження по довжині колод в 6 метрів, тобто 5,8 метра розпустити можна, а ось 8 метрів не можна.
Третьою помилкою була логістика, вона кульгала за всіма правилами, то машини немає, то далеко везти в об'їзд, то потрібно обов'язково повну норму взяти, ну а якщо потрібно всього 16 м3 на фуру 72м3?
Основні етапи роботи з будівництва каркасно-щитового будинку

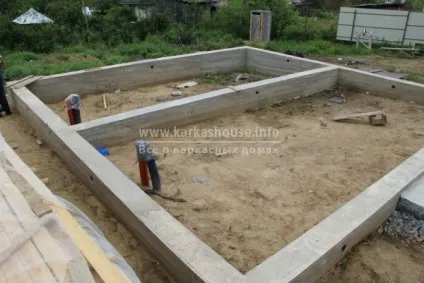

Для пристрою будинку був обраний стрічковий фундамент, в принципі, при будівництві каркасно-щитового будинку стрічковий фундамент, заглиблений на 40-50 сантиметрів, цілком витримає навантаження від будинку. Подушку під основу зробив з щебеню і піску, для більш міцної основи ще зробив проливку щебеню рідким розчином 1 частина цементу на 10 частин піску. Правда, виявилося даремно, тільки матеріал витратив.
Робота йшла швидко і в ейфорії якось забули про установку шпильок в фундамент, пізніше, коли робили укладку першого вінця, довелося перфоратором бурити і встановлювати шпильки, ніж затримав графік на два дні.
Гідроізоляцію під дерев'яну основу поклали зі звичайного руберойду. Матеріал прекрасний, невибагливий і не вимагає особливої обробки.
Поспіх і ейфорія при заливці фундаменту вилізла, крім того, у вигляді нерівностей поверхні. Довелося вирівнювати практично до ідеального стану бетонним розчином.

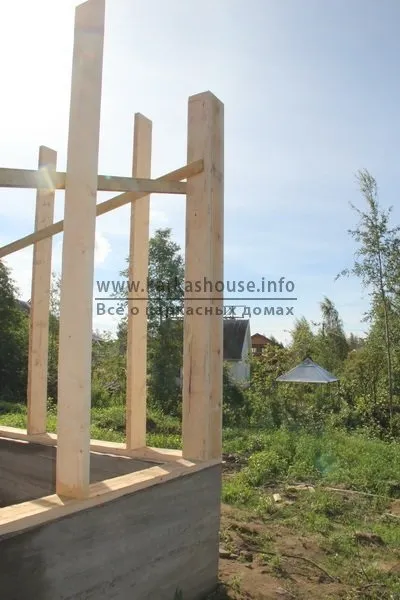

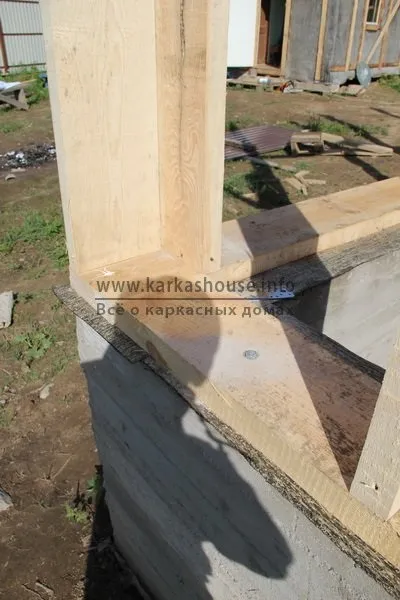

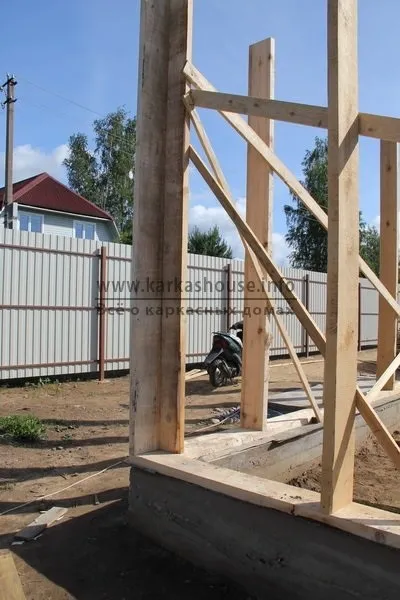

Перший вінець кріпився на шпильки, хоча пізніше зрозумів, що можна було використовувати і анкерні болти, простіше і швидше. Зведення каркаса почав з виставлення кутів - тут видно, що на розі виставлено дві дошки 200х50 мм, і закріплені діагональними дошками для стійкості.
З кутами провозилися три дні, спочатку перевірили вертикаль, після ще день виміряти діагоналі будинку. Надалі така ретельність і посидючість при роботі дозволила уникнути багатьох помилок.
Тимчасово посилювали каркас діагональними дошками зсередини, так простіше, всередині фундаменту не потрібно стрибати, крім цього матеріал, який підвозили, складувався зовні каркаса. До речі про матеріал і методи складування. Перша партія матеріалу була закуплена ще восени, вже після того як залитий фундамент і було прийнято рішення складувати дошки і брус на фундамент. Навесні з початком будівництва, довелося все дошки знову перекладати, щоб звільнити фундамент, тому раджу відразу визначити місце для складування, таким чином, щоб не тягатися з ним мо ділянці.

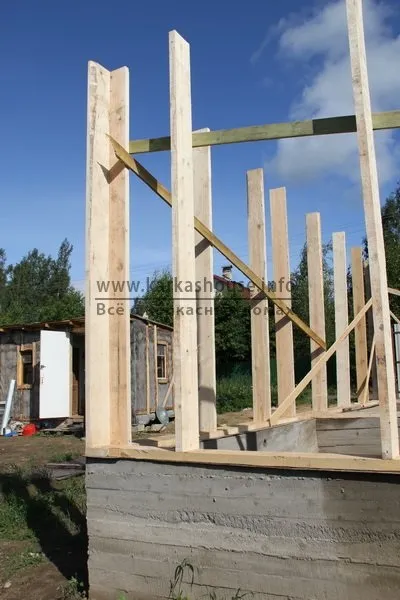

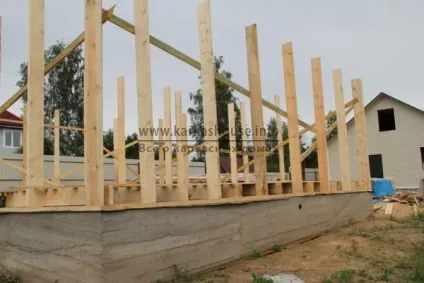

Після установки кутів пішли кріпитися вертикальні стійки каркаса.
Відразу потрібно обмовитися, що при кріпленні стійок потрібно обов'язково враховувати розміри вікон, в моєму випадку пощастило, вікна, як і двері вийшли в розмір, і встали на місце без проблем, а от якби на 2-3 сантиметри промахнувся, то довелося б замовляти віконця по-новій.

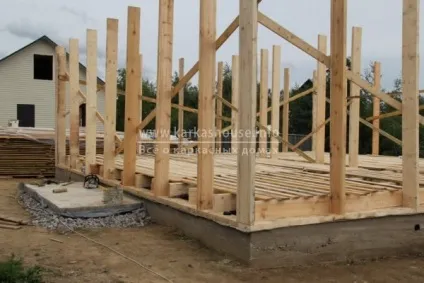

Встановивши стійки, притупив до пристрою бруса для підлоги. І ось тут спливла моя самовпевненість, замовивши комплект готового каркасно-щитового будинку під ключ. не довелося б мудрувати над пристроєм сростков балок. З огляду на те, що балки у мене були по 6 метрів, довелося робити сростки, на жаль, тут про економію довелося думати більше ніж зазвичай, шкода було, звичайно, адже виходить, я переплатив за матеріал і до того ж сам себе покарав.

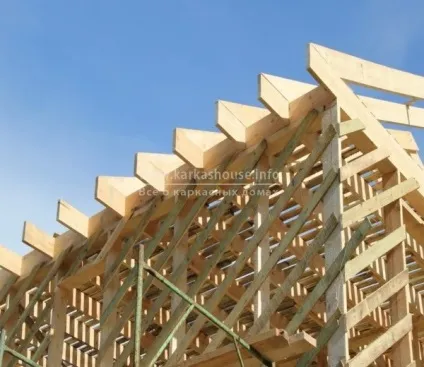

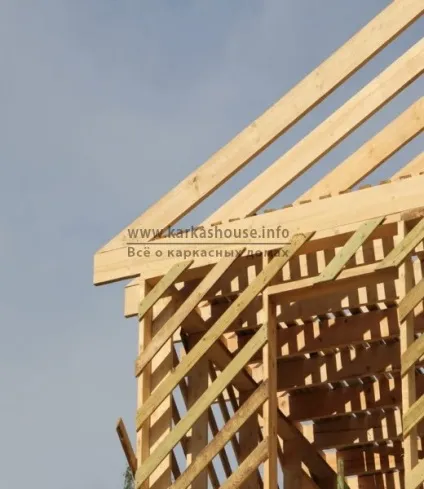

Зовнішню обрешітку було вирішено робити діагональну, крім того, що сам каркас отримує додаткову жорсткість, так і бажання зробити не так, як у інших викликало безсумнівний інтерес у інших будівельних бригад, так що доводилося відволікатися на майстер-класи з діагональною обрешітці.

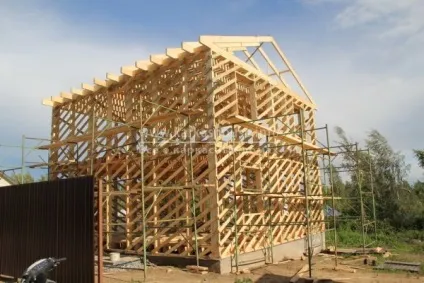

Через три тижні будова знайшло ось такий вигляд:
Справи пішли швидше коли «на пару днів» вдалося умовити конкурентну бригаду позичити лісу, чудова річ, легка і надійна, найголовніше що обрешітку і весь другий поверх був встановлений за 5 днів.

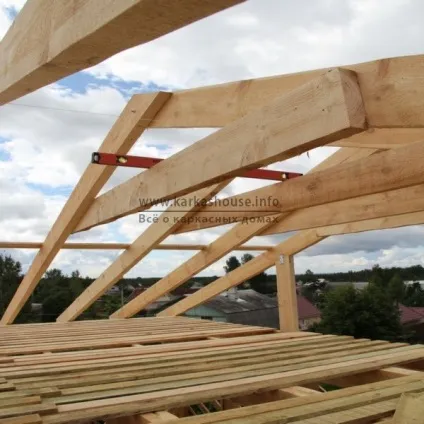

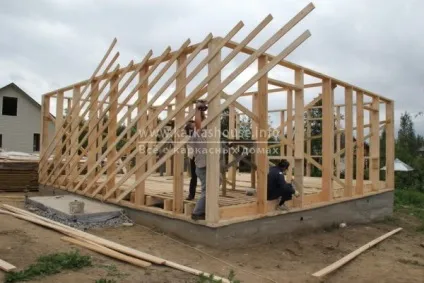

Зведення даху, установка крокв і їх кріплення стали результатом невеликого акту промислового шпигунства, витративши день на уважне спостереження за сусіднім ділянкою імітуючи зосереджену роботу у себе на об'єкті, були з'ясовані всі тонкощі технології - збірка крокв проводилася на землі, за одним шаблоном. Крокви стягувалися болтовим з'єднанням і посилені ригелем (такий перемичкою вгорі паралельної підлозі горища).

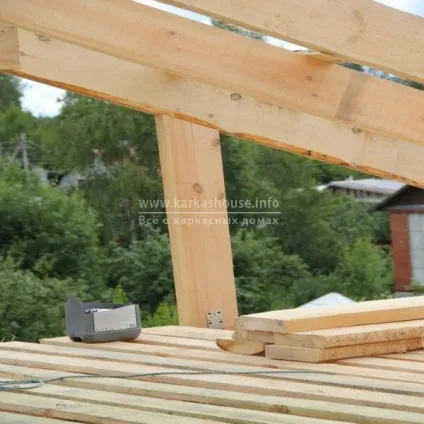

Для більш жорсткого з'єднання з балками місця з'єднань крокв і балок додатково посилювалися металевою пластиною на саморезах з двох сторін.
Для спокою душі під крокви були змонтовані додаткові опори.

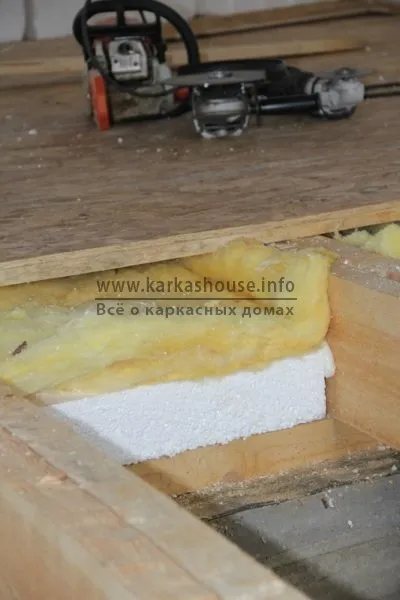

Утеплення стін проводилося методом побудови пирога - зовнішній шар утеплювача - 100 мм пінопласт щільністю 30, на нього зсередини кріпиться мінеральна вата.
Пінопласт склеюється монтажним клеєм або піною, а ось вата вимагає особливого ставлення. Сам процес кріплення вати виглядає так - на пінопласт укладається шар вати і ретельно степлером прошивається з боків до стійок при легкому натягу. Сама вата укладається від низу до верху в два шари, таким чином, щоб перекривалися стики.
Подібним чином влаштовувався і підлогу першого поверху, ну хіба що за винятком того що степлером вата не прошивати, просто зверху укладалася OSB / ОСП плита.

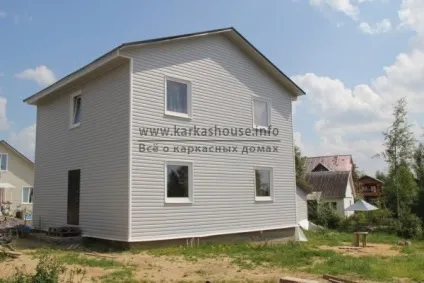

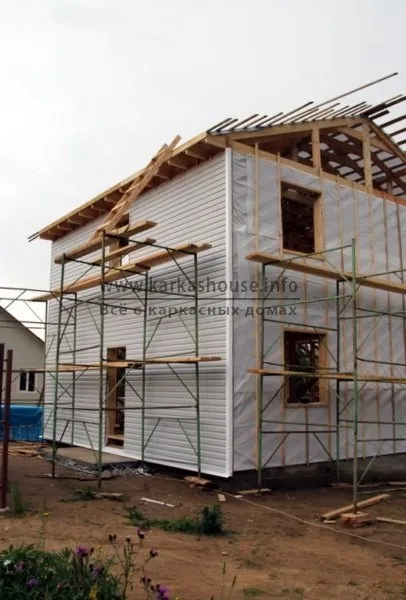

Фінальним акордом на цей рік будівництва було проведення обшивки каркаса сайдингом і укладання металочерепиці.
Відрізав як прапор перемоги коник на дах, основні будівельні роботи сезону весна-літо були закінчені. Попереду внутрішні роботи прокладка комунікацій, і фінальна обробка.
