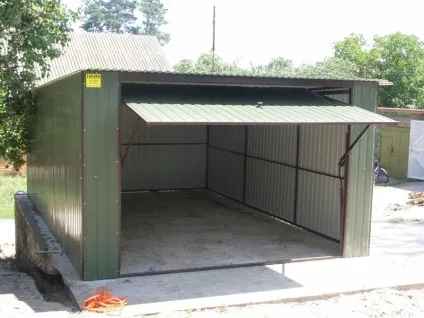

Металевий гараж з профільної труби своїми руками

Кількість сучасних будівельних матеріалів дозволяє побудувати приміщення для автомобіля будь-якої складності і розмірів. Гаражі можуть бути стаціонарні, побудовані на монолітному фундаменті з цегли або шлакоблоків, а можуть бути розбірні, побудовані з дерева або металу.

Одним з найлегших і швидко зведених конструкцій є гараж з труби. По суті, це тільки каркас з металевої профільної труби, який може бути обшитий різними видами матеріалів, починаючи від металевих листів і закінчуючи сип панелями.

У цій статті ми розповімо, як побудувати гараж своїми руками з металевої труби, а також надамо фото-матеріал для наочності.

Створення проекту і планування роботи

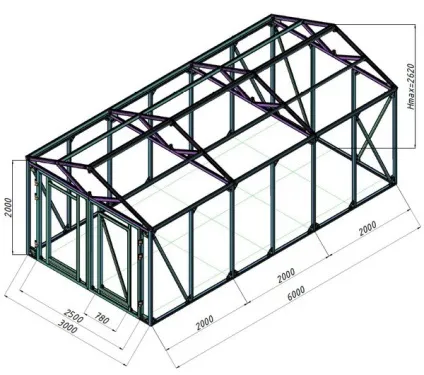

Створення креслення майбутнього гаража із зазначенням розмірів

Будь-яке будівництво починається зі створення попереднього креслення, на якому вказуються всі габаритні розміри конструкції (див. Стандартні розміри гаража для одного автомобіля), що використовуються матеріали і їх кількість. Попередній креслення каркаса дозволяє вирахувати необхідну кількість профільної труби.

До відома. При створенні проекту бажано, щоб довжина труби в гаражі, яка буде розташовуватися на основних несучих місцях і складати основу конструкції, була досить довгою і цілісною. Також необхідно зразу визначитися з варіантом конструкції, яка може бути розбірна або зварна. Для розбірного каркаса потрібно закупівля додаткових оцинкованих куточків, кріпильних виробів і болтів з гайками потрібної довжини.

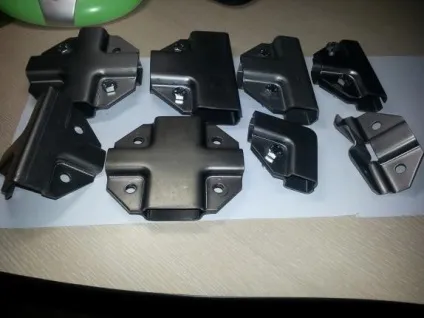

Кріпильні з'єднання для профільних труб

Використання зварювання при складанні гаража істотно прискорює процес, проте в переважній більшості випадків використовується збірна конструкція, яка має ряд істотних переваг. Основною перевагою є можливість демонтажу, транспортування та повторної збірки.

Також збірний гараж дозволяє в процесі експлуатації змінити конструкцію, додати другий поверх або розширити приміщення. До того ж, далеко не кожен вміє користуватися зварювальним апаратом.

Інструкція по створенню гаража розбивається на кілька основних етапів:

• Розмітка території і створення фундаменту, якщо це необхідно.
• Створення каркаса стін і установка воріт.
• Створення та установка даху.
• Обшивка каркаса гаража.

Перед тим, як побудувати гараж з профтруби, потрібно пам'ятати, що така конструкція буде легкою і її можна встановлювати без фундаменту. Але якщо ви будуєте гараж на власній ділянці, то краще створити монолітний фундамент з армуванням і робити більш капітальну конструкцію з можливістю розширення за необхідності.

Інструменти і матеріали

Профільна труба для каркаса гаража

Основний каркас гаража буде складатися з профільних труб, розмір яких безпосередньо залежить від розмірів самого гаража. Існують труби з квадратним і прямокутним перетином, для побудови краще вибирати квадратний перетин труби, оскільки її легше з'єднувати куточками.

Для основних стійок і обв'язки можна використовувати труби розміром 100х100 мм, які забезпечать міцний і довговічний каркас незалежно від ваги оздоблювального матеріалу. Для ребер жорсткості і створення ферм можна використовувати труби 60х60 см.

Для роботи потрібні:

• Рулетка, бажано не менше 10 метрів.
• Електричний дриль і свердла по металу.
• Болгарка з відрізним диском для розкрою профілю.
• Маркер.
• Набір ключів і головок для збірки кріплень.
• Засоби індивідуального захисту в вигляді окулярів і щільних рукавичок, оскільки при різанні профілю утворюється металева стружка.

Після того, як інструменти зібрані і матеріал закуплений, можна приступати до будівництва. Далі ми коротко розглянемо процес побудови металевого гаража з профільної труби своїми руками.

Споруда гаража з профільної труби

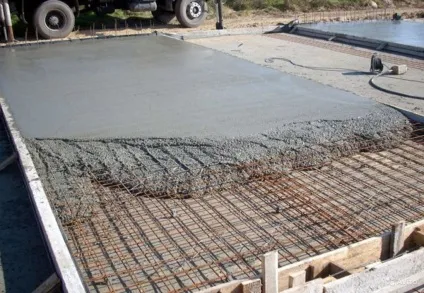

Монолітний фундамент з армуванням для гаража

Якщо споруда здійснюється на власній ділянці і вибрано постійне місце для гаража, то необхідно підготувати фундамент під конструкцію, оскільки на сирій землі гараж з часом буде поступово просідати в грунт.

В якості фундаменту можна використовувати:

• Готові залізобетонні плити. Якщо дозволяють фінансові можливості, то можна замовити кілька залізобетонних плит, які доставлять на місце вантажівкою і покладуть на грунт за допомогою крана. Для таких плит необхідно попередньо вирівняти поверхню ділянки, викопати невеликий котлован і укласти шар гравійно-піщаної подушки.
• Монолітну армовану стяжку. Саморобна стяжка з армуванням буде ідеальним варіантом для каркаса гаража з квадратної труби. Вийде цілісна залізобетонна плита, яка буде коштувати значно дешевше готових плит, але зажадає більше тимчасових витрат на її створення. Приклад такої стяжки показаний на фото вище.
• Тротуарну плитку. Використання тротуарної плитки так само є популярним варіантом для каркасного гаража. Однак цей варіант значно дорожче бетонної стяжки.

Важливо. Незалежно від типу обраного фундаменту або матеріалу, необхідно пам'ятати, що основа під гараж має бути на 15-20 см вище рівня грунту, для того, щоб тала або дощова вода не затікала в приміщення, а так само для запобігання контакту металу з водою. Також при розрахунках фундаменту необхідно пам'ятати, що розмір фундаментної плити повинен бути на 15-20 см більше, ніж розмір підстави гаража.

Створення каркаса з профільної труби

Варіант з'єднання каркасних профілів

Після установки міцного фундаменту створюється каркас гаража з квадратної труби. Між металевим профілем і фундаментом необхідно прокласти смугу гуми або руберойду, яка буде служити гідроізоляційної перепоною на той випадок, якщо вода потрапить на фундамент.

Створення каркаса можна здійснити двома способами:

• Збірка на місці. Цей спосіб зазвичай використовується в тих випадках, коли будівництво здійснюється без помічників. Насамперед створюється нижня обв'язка з горизонтальних профілів, яка буде підставою всієї конструкції. Профілі нарізають за розмірами, укладають на фундамент по периметру конструкції і з'єднують між собою металевими куточками. Між профілем і фундаментом прокладається стрічка з гуми або руберойду. Нижня обв'язка закріплюється на фундаменті дюбелями. Потім в кутах монтуються вертикальні стійки, на які потім встановлюється верхня обв'язка. На завершальному етапі проводиться установка вертикальних і горизонтальних ребер жорсткості, які передбачені за проектом.
• Модульне складання. У цьому варіанті кожна стіна гаража збирається окремо на рівній поверхні, з усіма передбаченими ребрами жорсткості. Потім готові стінові модулі встановлюються на фундамент і скріплюються між собою.

Варто зазначити, що зібрати гараж з труб своїми руками набагато легше і швидше за допомогою другого варіанта. Якщо в конструкції передбачена двосхилий дах, то ферми також виготовляються окремо, зазвичай 3-4 штуки на стандартний розмір гаража, і монтуються після складання каркаса.

Типи ферм для гаража з профільної труби

Якщо дах гаража односхилий, то можна зробити одну зі стін вище іншої, після чого з'єднати їх між собою поперечними профілями зі збереженням нахилу. Можна домогтися ухилу за допомогою односхилих ферм.

Важливо. При створенні даху і каркаса необхідно вже знати, який тип матеріалу буде використаний для зовнішнього облицювання. Наприклад, при використанні профнастилу необхідно враховувати типові розміри листа і встановлювати ребра жорсткості таким чином, щоб стик двох листів потрапляв на ребро для надійного кріплення.

Обшивка каркаса і установка воріт

Після завершення монтажу каркасу проводиться установка воріт. Кращим варіантом для такого типу гаражів буде установка секційних або ролетних воріт механічного типу, як показано на фото нижче.

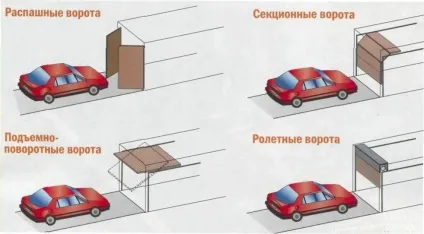

Типи воріт для каркасного гаража

Установка воріт проводиться набагато легше, поки ще не встановлена ​​зовнішня обшивка. По закінченню установки воріт починається обшивка каркаса облицювальним матеріалом.

Створюючи гараж з профільної труби, креслення повинен передбачати невеликий випуск покрівельного матеріалу даху за зовнішні стіни гаража, для того, щоб дощова або тала вода не стікали по стінах на фундамент. Рекомендується по краю даху встановити спеціальні відливи, які будуть відводити дощову воду в спеціальний резервуар для подальшого її використання в побутових потребах або для мийки автомобіля.

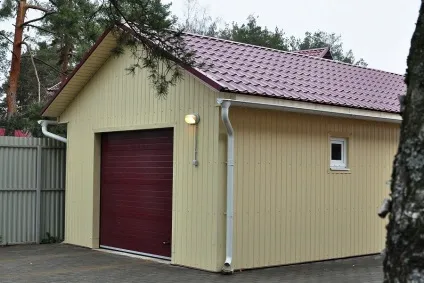

Зовнішня обшивка каркасного гаража

Для зовнішнього облицювання можна використовувати сайдингові панелі або профнастил. Для укладання сайдінгових або пластикових панелей потрібно обшивка каркаса плитами OSB, які будуть не тільки служити основою для облицювального матеріалу, а й виступлять в ролі додаткової звукової та теплоізоляції.
