Конструкція віконного блоку
Конструкція віконного блоку складається з світлопрозорого матеріалу (в житлових будинках - зазвичай силікатне скло товщиною 4. 5 мм) і елементів, що обрамляють його. В якості обрамлення використовується зазвичай деревина, хоча можливе використання алюмінію, сталі, пластмаси, залізобетону.
При установці віконних блоків, а також при утепленні існуючих слід враховувати, що скло є теплопровідним матеріалом [коефіцієнт теплопровідності 0,76 Вт / (м * ° С)]. Тому основну теплоізоляційну здатність у вікон виконують повітряні прошарки: чим більше прошарків має вікно, тим вище його теплозахисні властивості.
Дерев'яні віконні блоки

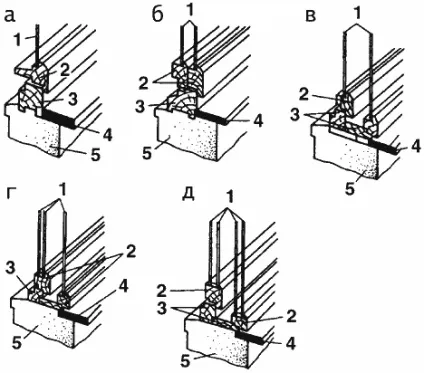

Різні конструкції дерев'яних віконних блоків:
а - з одинарним склінням;
б - з подвійним склінням в спарених палітурках;
в - з подвійним склінням в роздільних палітурках;
г - з потрійним склінням в роздільно спарених палітурках;
д - з четверним склінням;
1 - скління; 2 - віконне плетіння; 3 - віконна коробка; 4 - підвіконна дошка; 5 - стіна.
В даний час в індивідуальному і масовому будівництві найбільшого поширення мають дерев'яні віконні блоки. Завдяки низькому коефіцієнту теплопровідності деревини, можливості додання бажаних форми і кольору, невисокої вартості обробки дерево широко використовується для виготовлення типових віконних конструкцій і віконних блоків.
Найменшими теплозахисними характеристиками володіють дерев'яні віконні блоки з одинарним склінням. Вони мають приведений опір теплопередачі 0,18 м 2 * ° С / Вт і можуть бути використані в районах з середньою температурою найбільш холодної п'ятиденки -7 ° С. У середній смузі допустимо влаштовувати одинарне скління в будинках, призначених для житла в літній час (дачах). У цьому випадку на зимовий період слід вставляти додатковий халепу.
Дерев'яний віконний блок з подвійним склінням в спарених палітурках завдяки повітряному прошарку має більш високі теплозахисні якості - приведений опір теплопередачі складає 0,39 м 2 * ° С / Вт.
Поряд зі спареними палітурками дерев'яні віконні блоки з подвійним склінням в роздільних палітурках застосовуються теж дуже часто. Віконний блок з роздільним склінням має кращу теплозахист - приведений опір теплопередачі складає 0,42 м 2 * ° С / Вт, однак він вимагає більшої витрати деревини (приблизно на 20%).
Високі теплозахисні характеристиками володіють дерев'яні віконні блоки з потрійним склінням в роздільно-спарених палітурках. Їх теплоізолююча здатність (приведений опір теплопередачі 0,55 м 2 ° С / Вт) приблизно відповідає цегляній стіні із звичайної глиняної цегли на цементно-піщаному розчині товщиною 0,38 м.
Віконні блоки постійно піддаються всіляким атмосферних впливів: дощу, снігу, сонячної радіації. Для збільшення терміну служби блоків застосовуються конструкції дерев'яного віконного блоку з облицюванням зовнішнього палітурки алюмінієвим профілем або з виконанням зовнішнього палітурки з алюмінію.

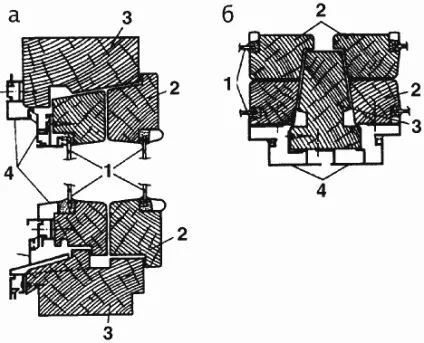

Деревоалюмінієвий віконний блок з повною зовнішньої облицюванням лінійними елементами з алюмінію:
а - вертикальний розріз;
б - горизонтальний розріз;
1 - скління; 2 - дерев'яний палітурка; 3 - дерев'яна віконна коробка; 4 - алюмінієва облицювання.
Пластмасові віконні блоки
Перспективним напрямком економії теплової енергії і ресурсів стає застосування пластмасових віконних блоків. Високою герметичністю, стійкістю до атмосферних впливів володіють рами і віконні рами, виготовлені з полівінілхлориду (ПВХ). Підвищенню теплової ізоляції сприяє невисокий коефіцієнт теплопровідності і конструктивне рішення пластикового вікна - частина профілів утворюють замкнуті обсяги, заповнені повітрям, також мають низький коефіцієнт теплопровідності. Крім того, в пластмасових блоках використовують ущільнюючі прокладки зі зносостійкої гуми.
Бескоробочние вікна
1 - скління; 2 - переплетення; 3 - стіна.
Хороші теплозахисні властивості і високий опір повітропроникності мають бескоробочние вікна. Як коробки вікна використовують контур віконного отвору, які виконано з урахуванням профілю примикають стулок. При цьому для зменшення інфільтрації холодного повітря застосовують прокладки з пінополіуретану, що встановлюються під наплавом внутрішньої стулки, а також прокладки з пористої гуми, що встановлюються на коробці по периметру внутрішньої стулки і під наплавом зовнішньої стулки.
При такій конструкції вікон необхідно строго дотримуватися розміри віконного отвору. Таке конструктивне рішення вузла примикання віконного заповнення зовнішньої панелі дозволяє економити до 40% деревини на одне вікно. Дослідження показали, що теплозахисні якості бескоробочних вікон не поступаються вікнам в дерев'яних коробках, а повітропроникність цих конструкцій в 1,5 рази менше.
