Як підключити тв розетку

Щоб розібратися в тому, як підключити тв розетку, досить дізнатися загальні, базові принципи монтажу, які дозволять вам встановити тв-розетку самому, будь-якої конфігурації, від будь-якого виробника.

В першу чергу, давайте розглянемо, що з себе представляє телевізійний коаксіальний кабель, який в процесі монтажу і приєднується до телевізійної розетки.

Антенний кабель (показаний на зображенні вище), легко відрізнити від проводів іншого типу зазвичай використовуються в сучасній електропроводці і слабкострумових мережах житлових будинків і квартир. Круглий в перетині, він найчастіше складається з:

1. Провідника. Внутрішньої струмопровідної мідної жили, по якій і передається сигнал.

2. Ізоляції. Шару, що повністю складається з діелектричного (токонепроводящего) матеріалу, який розділяє провідники і виполняетфункцію каркаса, надійно фіксуючи їх положення відносно один одного.

3. Екрану. Зовнішнього струмопровідного шару, найчастіше виконаного у вигляді комбінації мідного або алюмінієвого обплетення і фольги.

4. Оболонки. Ізоляційного шару, який захищає провід від можливих негативних зовнішніх впливів (механічних, теплових і т.п.).

Таким чином, коаксіальний телевізійний кабель являє собою конструкцію, головним елементом в якій є центральний провідник, саме по ньому передається телевізійний сигнал. Важливий і екран, що захищає від перешкод - електромагнітних полів, що впливають і викликають спотворення.

Саме ці два елементи і вимагають безпосереднього підключення до телевізійної розетки. При цьому, в залежності від виробника, конструкції механізмів, способи і методики підключення кабелю до тв розетки можуть дещо відрізнятися.

Давайте розглянемо установку і підключення декількох основних типів тв розеток від таких світових лідерів у виробництві електронастановне обладнання як Legrand, ABB і Busch-Jaeger.

Найбільш наочною і показовою в плані установки, на мій погляд, є вбудована тв розетка ABB Busch-Jaeger серії Basic 55.

Механізм якої максимально простий, він складається з:

2. Особовий панелі

3. Друкарській плати

При цьому найголовніший елемент - друкована плата, до якої і проводиться підключення коаксіального антенного кабелю, не має ніяких електронних компонентів. З лицьового боку на ній розташований роз'єм, для підключення тв кабелю.

А на тильній стороні знаходяться тільки кріплення для кабелю.

Підключення полягає в установці сигнального провідника телевізійного кабелю в центральній клеми розетки і фіксації екрану скобою, як показано на зображенні нижче.

Важливо правильно підготувати до установки антенний провід. При цьому зазвичай знімається зовнішня оболонка, акуратно збирається, скручується екран (зазвичай обплетення, фольга забирається), залишається частина внутрішньої ізоляції, а з самого краю все знімається до мідної жили провідника, на необхідну для підключення довжину.

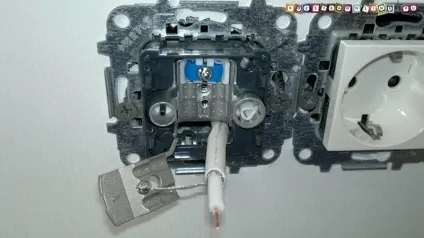

У модульного механізму ABB NIESSEN серії ZENIT. підключення виглядає інакше, але все ж загальний принцип зберігається

Тут центральний провідник телевізійного кабелю затискається у відповідній колодці тв розетки синім фіксатором, а захисний екран відкидним кріпленням до корпусу.

Спростити процес підключення спробувала інженери компанії Legrand. Їх тв розетка, для серії електронастановне обладнання Valena. розроблена таким чином, щоб максимально зменшити кількість дій при підготовці кабелю до встановлення.

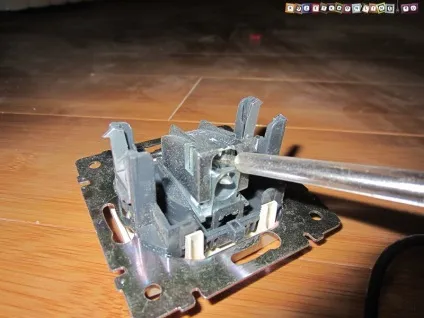

Тут для підключення телевізійного кабелю, необхідно відстебнути кришку, що прикриває місця з'єднання. Для цього досить акуратно підчепити її викруткою, отстегнув тим самим фіксатор.

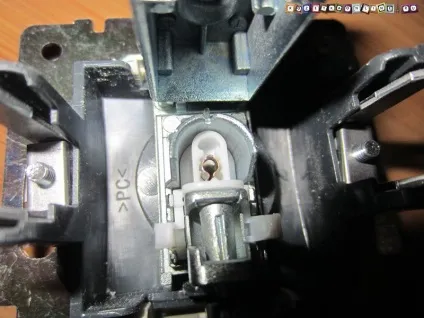

Як бачите, для кріплення центрального сигнального провідника антенного кабелю використовується пружинна самозажімние клема. А ось контакт екрану з корпусом тв розетки, здійснюється за рахунок пластини, яка при установці входить під зовнішню оболонку кабелю, тим самим надійно притискаючись до зовнішнього екрануючій провіднику.

При цьому підготовка антенного кабелю, зводиться до зняття всіх зайвих шарів, залишаючи тільки центральний провідник. Особлива підготовка екрану або ізолятора не потрібно.

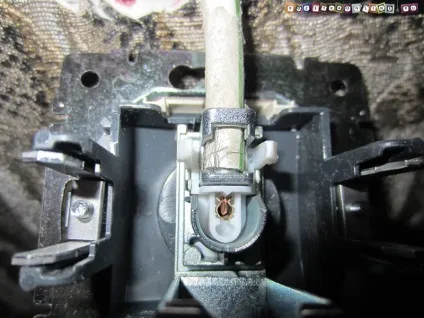

Підключення телевізійного кабелю до механізму вбудовується тв розетки Legrand Valena (Легран Валена). виглядає наступним чином.

В цілому, загальний принцип підключення зберігається у всіх тв розеток, незалежно від виробника. Тепер, знаючи його, ви зможете підключити будь-яку телевізійну розетку самостійно не залежно від її конфігурації або будови. Головне правильно підключити центральну жилу-провідник, по якій йде сигнал, так, щоб ні в якому разі не було контакту з провідником який екранує (захищає від перешкод). Підготовка до монтажу антенного кабелю може різнитися, але розібравши механізм розетки, ви з легкістю зрозумієте, які дії потрібні.
