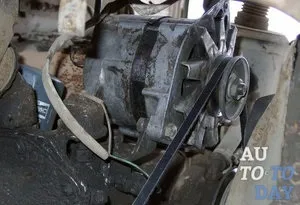

Як підключити та відремонтувати генератор на уаз

Чи знаєте ви? Перша модель генератора була створена Робертом Ван де Граафом, американським фізиком. У 1929 році він розробив прилад високої напруги, що діє на основі електризації діелектричної стрічки.

Схема підключення генератора УАЗ

Схема підключення генератора на УАЗ включає в себе кілька послідовних дій:

1. Спочатку вимкніть електричну мережу.
2. Далі запустіть і прогрійте генератор.
3. Підключіть механізм до мережі.
4. Вимкніть пристрій від запасний мережі, заглушите.
5. Тепер включите електроживлення.

Важливо! Якщо, при підключенні генератора УАЗ що-небудь буде зроблено не так, пристрій може вийти з ладу.

Можливі несправності генератора УАЗа і методи їх усунення

Несправності генератора можна виявити за характерними ознаками або при візуальному огляді.

Якщо на акумуляторної батареї відсутня зарядка, перше, що потрібно перевірити - це контактні кільця. Їх потрібно зачистити, протерти, по можливості проточити. Раз взялися за кільця, перевірте і щітки генератора. Їх знос також дуже відчутний. Протріть від пилу і налиплого бруду щіткотримачів, огляньте пружини. Якщо деталі зовсім не придатні, тоді замініть їх.

Якщо ви помітили прослизання приводного ременя генератора УАЗ, відрегулюйте його натяг.

Робота акумулятора залежить від цілісності обмотки в ланцюзі харчування. Огляньте її і при необхідності усуньте неполадки в ланцюзі, можливо замикання або обрив. Огляньте і замініть, якщо потрібно діоди випрямного блоку і регулятор напруги.

При ослабленні кріпильних елементів генератора або їх поломки, огляньте обмотку статора, шків і ротор. При виявленні більш серйозних ушкоджень і відсутності у вас пристойних знань, краще довірити ремонт генератора УАЗ майстрам спеціальних станцій.

Цікаво! Електронний LC-генератором розробив і запатентував Ральф Хартлі. Є три види пристрою Хартлі: генератор із загальним емітером, із загальним колектором і із загальною базою.

Не горить контрольна лампа

З яких причин контрольна лампа не загоряється, давайте подивимося. У цій ситуації є кілька варіантів:

• Слабкий контакт щіток;
• Поламаний регулятор напруги;
• Несправності з обмоткою ротора;
• Проблеми з проводкою;
• Немає контакту з масою.

У разі, коли лампочка горить, але слабо, проблема, швидше за все, в випрямному блоці, поганому з'єднанні лампи з електропроводкою. Якщо вона горить, але блимає, перевірте контакт щіток і регулятор напруги.

Високий рівень шуму

Однією з механічних несправностей генератора є дефект підшипників або їх знос. Про цю проблему повідомить неприємний скрип або завивання під час роботи, що лунає свист з підкапотного простору. Для початку перевірте натяг ременя приводу і гайку шківа, підтягніть їх при необхідності. Огляньте посадочні місця підшипників, можливо, потрібно замінити кришку генератора. Зношені підшипники необхідно поміняти.

Стрілка на початку шкали

Перевіряючи роботу контрольної лампи вольтметром, зверніть увагу на положення стрілки приладу. Якщо вона «пішла» в початок шкали, огляньте саму лампу і її сполуки. Лампочку потрібно замінити, обриви в ланцюзі між штекером і висновком - відновити. Перевірте регулятор напруги, його висновок і висновки щіток. Може проблема просто в від'єднати дріт щіткотримачів.

Стрілка в кінці шкали

Коли стрілка перебувати в кінці шкали вольтметра, причини дві. Перша - коротке замикання в регуляторі напруги або вихід з ладу регулятора. Його в цьому випадку краще замінити новим. Другою причиною є замикання в кріпленні щіткотримачів. Огляньте гвинт кріплення і шину щітки, якщо потрібно замініть основу щіткотримачів.

Як перевірити генератор

Перевірка генератора починається з огляду запобіжника. Далі оглядайте сам генератор і навколишні його деталі:

• Вільна робота ротора,
• Приводний ремінь
• Привід і корпус.

Якщо все в порядку, перевіряйте щітки і контактні кільця. Ці деталі під час роботи зношуються дуже швидко: перекошуються, заклинивают, забиваються пилом. Для детальної перевірки обмотки ротора скористайтеся мультиметром. Переведіть прилад у режим омметра і підключіть до контактів генератора. Працездатні, правильні свідчення - від 1.8 до п'яти Ом. Якщо результат виміру занижений - є замикання в витках обмотки, якщо завищені - обрив обмотки.

Таким же чином перевіряється статор. Занадто високий показник опору свідчить про поганому контакті обмоток з масою або про його відсутність. Діоди блоку випрямляча перевіряються після від'єднання від обмоток статора. Плюсовій зажим мультиметра підключіть до плюса випрямляча, а мінусовій зажим приладу - до фази. Зніміть показання і поміняйте щупи місцями. Тепер звірте перше і друге значення. Якщо другі свідчення відрізняються від попередніх значень, то діод робочий. Якщо ж не відрізняються, він не справний.

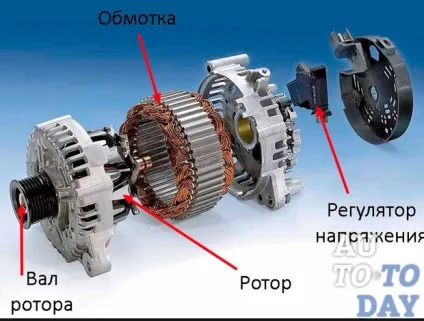

Збірка і розбирання генератора

Розберемося, як розібрати генератор для подальшого ремонту. Для початку очистіть його від пилу і бруду. Потім дійте поетапно:

Увага! У генераторі досить дрібних деталей, тому, розбираючи пристрій, подбайте про ємності для їх зберігання. Запам'ятовуйте послідовність етапів своєї роботи. Розбирання генератора УАЗ проводиться в пристосованому для цього приміщенні: боксі, просторому гаражі. Процес потрібно проводити при хорошому освітленні. Якщо ви не впевнені в своїх знаннях в електроніці та механіці, краще зверніться до майстрів.
