Як підключити саморегулюючий нагрівальний кабель полегшеним комплектом, гріючий кабель
Саморегулюючий кабель найчастіше підключають до кабелю живлення допомогою комплекту термозбіжних трубок або ще їх називають обтискними муфтами.
Це стандартний набір термозбіжних трубок з кльовим подслоем і контактних гільз для з'єднання проводів. Завдяки клейовому подслою з'єднання виходить не тільки міцним але і герметичним.
Практично завжди раціональніше виконати з'єднання кабелю, що гріє і кабелю живлення ніж тягнути саморегулюючий кабель прямо до електрощита або розподільної коробки.
Оскільки місце з'єднання часто буде експлуатуватися у вологому середовищі, то з'єднання повинно бути герметичним. Герметичність з'єднання досягається за рахунок спеціального клею який нанесений на внутрішню поверхню термоусадочної трубки з комплекту для підключення.
Отже розглянемо підключення за допомогою комплекту на прикладі саморегульованого нагрівального кабелю Лавіт GWS 10-2CR. Ця модель в оплетке:
Підготуємо кабель живлення. через який будемо підключати наш гріючий кабель:

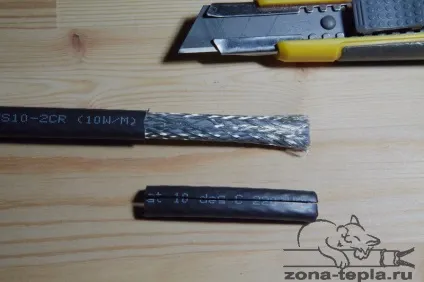

Знімаємо зовнішню полиолефиновую оболонку. Розріз робимо акуратно, щоб не розрізати обплетення з мідних луджений дротів. Це можна зробити звичайним будівельному ножем:
Потім розплітаємо екран. Це можна зробити маленької тоненькою викруткою або шилом:
Тепер звиваються екран в єдину жилу. Надалі підключимо її на землю:
Далі під опліткою з мідних луджених дротів у кабелю, що гріє йде ізоляція з еластомерного термопластика, і поліефірна оболонка. Знімаємо їх. Залишається полупроводящей саморегулююча матриця:
Зачищаємо струмопровідні жили. Обрізаємо дроти під з'єднувальні контактні гільзи. Одягаємо дві найбільші термоусадочні трубки заздалегідь:
Спеціальним інструментом - Крімер або в крайньому випадку плоскогубцями стискаємо контактні гільзи:
Дивимося яку відстань вийшло між проводами заземлення і порівнюємо його з довжиною трубки. Можливо потрібно буде трохи підкоротити меншу термоусадочну трубку:
Якщо є необхідність по обрізаємо під потрібну довжину термоусадочну трубку. ту що поменше. І рухаємо на місце з'єднання:
Обсаджувати її за допомогою будівельного або спеціалізованого фена. Якщо постаратися, то можна це зробити за допомогою запальнички. Намагаємося не перегріти сам гріючий кабель:
Ось так повинно вийти. Струмопровідні жили нагрівального кабелю підключені до кабелю живлення. Залишилося підключити екран до землі:
Затискаємо в сполучної Гілз контакти проводів заземлення. Крімпер або плоскогубцями:
Одягаємо найбільшу термоусаживающихся трубку з клейовим подслоем. Розігріваємо її феном:
Ось приблизно так має виглядати місце з'єднання нагрівального кабелю і проводу живлення:
На кордоні обсаджена термоусадочної трубки можна бачити виступив клей з клейового підшару:
Можна бачити блискучий затверділий клей. З'єднання вийшло герметичним:
Саме підключення готове тепер залишилося «закрити» кінець кабелю:
Між двома тільки проводять жилами не повинно бути контакту. Тому потрібно ви заливаєте і один від одного і від навколишнього середовища:
Використовуємо всі той же будівельний ніж:
Знімаємо зовнішню оболонку на 2 сантиметри:
Обрізаємо або обкушує обплетення:
Викусивать куточок як на фотографії. Таким чином ймовірність контакту між струмопровідними жилами кабелю, що гріє мінімальна:
Тепер нам потрібно буде одягнути і обсадити по черзі дві трубки спочатку ту, що трохи менше потім ту, що побільше:
Спочатку термоусадочну трубку що поменше обсаджувати тільки на оболонку з термопластика:
Тобто не заводимо її на зовнішню оболонку:
Нагріваємо її феном, і відразу, поки вона гаряча, затискаємо кінчик плоскогубцями:
Має вийти ось так:
Обрізаємо зайвий шматок термоусадочної трубки як на фотографії:
Ось на яку глибину потрібно буде одягнути зовнішню термоусадочну трубку:
Нагріваємо і обсаджувати:
Добре прогріваємо кінчик і затискаємо його плоскогубцями:
Так виглядає герметичний заізольовані другий кінець саморегульованого нагрівального кабелю:
Отже, ми підключили кабель, що гріє до проводу живлення, зробили підключення герметичним, загерметизували кінець нагрівального кабелю, і тепер наш саморегулюючий кабель готовий для монтажу на трубу:
