Як підключити розетку із заземленням (відео, фото, схема)

Питання як підключити розетку із заземленням встає повсюдно. Адже розетки з заземлюючим елементом використовуються постійно для цілей підключення до електроживлення приладів великої потужності споживання. Пральні машини, комп'ютерна техніка та інші потужні прилади в інструкції по експлуатації часто містять пункт, який зобов'язує використовувати для подачі електроенергії розетки з елементами заземлення. Варто розглянути приклад, як підключити розетку із заземленням самостійно.

• Конструктивні особливості
• різноманітність пристроїв
• Процес настановних робіт

Конструктивні особливості

Багато людей думають, що монтування розеток із заземленням в квартирі або приватному будинку, є процесом складним і специфічним. Зробити типову установку допустимо самостійно. Проте, перш, як буде розглянуто приклад того, як здійснюється підключення розетки із заземленням, необхідно ознайомитися з особливостями конструкцій.

Якщо одного разу доводилося робити монтаж даного виробу простої конструкції у власному будинку або квартирі, значить, виріб розбиралася в руках. Побутова розетка без заземлення має два дроти. Пристрій з землею відрізняється наявністю третього контакту. Роблячи монтаж приладу, не варто ігнорувати третій контакт, який і є заземленням.

1. Пристрої внутрішнього розміщення.
2. Прилади відкритої установки (накладні розетки).

Для установки в квартирі або приватному будинку, як правило, використовується двополюсна розетка внутрішнього монтажу. Пояснюється це тим, що в будівлях приватного типу використання проводка закладається в товщі стін. Контакти до розеток виводяться в спеціальний короб.

різноманітність пристроїв

При придбанні розетки із заземленням, варто враховувати марку виробника і якість виготовлення. Для монтування в квартирі або будинку відмінно підходить двополюсна розетка внутрішнього (прихованого) способу монтажу. Вбудовуються вузли харчування в спеціальні короби (підрозетники), вмуровані в стіну в місця підведення електричної проводки.

Короб вбудовується всередину товщі стіни в спеціально зробленій виїмці. Підрозетники підбираються виходячи з типу зведеної стіни. Зробити підбір коробки потрібно щодо використаного матеріалу при будівництві:

• Для дерев'яних, пластикових і гіпсокартонних стін використовують спеціальні підрозетники для гіпсокартону.
• Для цегляних, пінобетонних, бетонних стін варто підбирати коробки, призначені для монтажу в бетоні.

При придбанні коробок простіше назвати консультанту матеріал, з якого зроблена стіна в будові. Навчена людина сам підбере потрібний підрозетник. Закріплення коробок в стіні робиться з використанням алебастрового або гіпсового розчину.

На прилавках сучасного ринку з легкістю знайдеться двополюсна конструкція вузла харчування з різними типами захисту:

Усередині виробів вбудований спеціальний запобіжник, перегоряє при прояві коротких замикань.

• Від витоку електричної напруги.

Завдяки спеціальному пристрою, при виявленні витоку струму, відбувається відключення.

Наші Новомосковсктелі рекомендують!

Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.

Для дитячих кімнат ідеально використовувати розетки з типовою захистом. Варто малюкові що-небудь засунути в один з отворів, відразу спрацьовує захист.

При стрибку напруги в мережі, розетка відключається.

• Пристрої з механічною зовнішнім захистом.

Спеціально вбудовані шторки захищають від дотику з контактами.

• Електричні вузли харчування з захистом від блискавок.
• Для апаратури високої потужності споживання енергії.

У заводських умовах створюються пристрої, розраховані на струм від 20А. У комплектації фактично завжди є спеціальна вилка.

• Універсальні вузли підключення до електроживлення.

Такого типу прилади комплектуються роз'ємами для різноманітних видів вилок.

Серед всіх без винятку пристроїв із заземленням, наділених різними типами захисту, допустимо вибрати, як одинарну або подвійну розетку, так і з великою кількістю осередків під вилки.

Процес настановних робіт

Процес монтування вузлів харчування до електромережі простий, але щоб його зробити, необхідно наявність деякого інструменту для здійснення якісних робіт:

• рівень;
• олівець;
• Перфоратор - при необхідності розширення отвори в стіні;
• плоскогубці;
• Плоска і хрестова викрутки;
• Кусачки.

Висота розміщення приладів залежить від індивідуальних потреб. Зазвичай встановлення проводиться на висоті в 0.3 метра над рівнем підлоги. У кухонному фартусі пристрої монтують на висоті 1 метр.

Етапи робіт щодо місця монтування розетки виглядають наступним чином:

1. Намічається майбутнє місце установки на поверхні стіни розетки або ряду вузлів живлення електроенергією.
2. До призначеного місця прокладається електропровід.
3. На місці монтажу штробі виїмка під установку підрозетника.
4. У підрозетник виводиться провід.

Перш, як підключити розетку із заземленням, варто закінчити всі роботи по штробленню стін під проводку та інше. Після чого допустимо почати процес:

1. Зачищаються від ізоляційної обплетення виходять з підрозетника дроти приблизно на 1 см.
2. На приладі знімається кришка з підстави шляхом відкручування центрального гвинта.
3. Пристрій вставляється в коробку і ретельно вирівнюється по горизонталі гнізда під вилку.
4. Позначаються олівцем отвори під кріплення шурупів.
5. Підстава вироби з контактами виймається, і до клем прикручуються дроти.

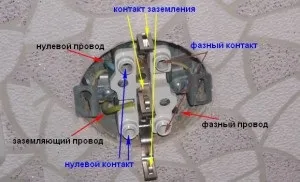

На питання, як заземлити розетку дадуть дроти в подведенном кабелі. З трьох проводів жовтий або зелений є заземленням. Синій провід - нульовий, а третій є фазою, він може бути будь-якого кольору.

1. Далі акуратно укладаються в короб підставу розетки і дроти.
2. Підстава притискається і фіксується шурупами в наміченому місці.
3. Ставиться назад кришка.
4. Декоративна рамка може встановлюватися відразу або після остаточної обробки стіни.

Після настановних робіт рекомендовано перевірити правильність виконаного підключення. Для цього потрібно подати напругу в мережу. Далі виміряти спеціальним індикатором наявність струму в пристрої.

За умови, що теоретична частина щодо монтажних робіт зрозуміла, але може бути присутнім деяка невпевненість в тому, як заземлити розетку. В такому випадку перелік робіт бажано довірити спеціалізованому електрику. В іншому варіанті, установчі роботи можна зробити неправильно.
