Як підключити електролічильник і автомати
Старше покоління ще пам'ятає ті часи, коли розрахунки за електроенергію проводилися виходячи з кількості освітлювальних приладів в будинку, що звичайно ж не дозволяло визначити точну кількість спожитої енергії.
В даний час, такий спосіб, звичайно ж, є неприйнятним, тому що існує велика кількість сучасних приладів обліку, що мають високий клас точності.

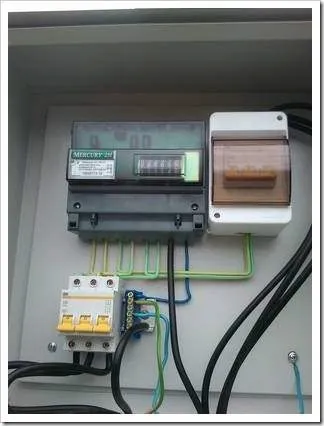

Як підключити автомати до лічильника
Прилад обліку електричної енергії, або в народі електролічильник, встановлюється на вводі в квартиру, після узгодження з енергопостачальною організацією наступних деталей:
- · Місця установки - хоча зараз в основному лічильники виносяться за межі житла, проте за бажанням абонента, їх можна встановити і всередині;
- · Модель лічильника - прилад повинен бути сертифікований відповідно до законодавства та внесено до єдиного державного реєстру вимірювальних приладів, про що є відмітка в паспорті. Не поспішайте купувати старі індукційні лічильники з рук, крім того що вони можуть бути несправними, в енергопостачальній організації відмовлять в підключенні через застарілу модифікації;
- · Перевірки правильності монтажу електричної схеми підключення, як самого лічильника, так і схеми розводки.
Саме в останньому випадку, багато, хто намагається виконати монтаж самостійно, припускаються помилки, хоча в принципі нічого складного тут немає.
Для захисту вимірювального приладу від перенапруг в мережі, встановлюють автомати, обов'язково до введення лінії в лічильник, але ніяк не після, в іншому випадку, при значних коливаннях напруги, він може просто вийти з ладу.
За нормативами дозволяється встановлювати тільки один автомат на фазний провід, однак, якщо можливість є, краще двохполюсного, що відтинає не тільки подачу, але нейтраль.
Автомати закріплюються на DIN-рейку з обов'язковим її заземленням на корпус електрощита, якщо вона не є його складовою частиною. Всі ці вимоги однакові і щодо трифазних лічильників, в будинках з електричними плитами.
Як підключити автомати після лічильника
За радянських часів, єдиними автоматичними вимикачами в квартирі були автомати встановлені на вводі до лічильника. Цю ж помилку роблять і багато нинішніх господарі житла, навіть проводячи капітальний ремонт, вони, по суті, залишають схему енергопостачання квартири некерованою, тобто, якщо необхідно зняти напругу, це робиться тільки шляхом відключення вступного вимикача.
Звичайно, рішення встановити розподільний щит всередині квартири, обійдеться дорожче, так як доведеться прокладати додаткові кабельні лінії і встановлювати автомати, проте це ж дозволить підвищити безпеку і зручно регулювати подачу електрики.
Для початку визначаються з кількістю автоматів, що встановлюються після лічильника. Якщо потрібно недорогий, але ефективний варіант, то просто поділяють навантаження на освітлювальне і силове, таким чином, один автомат буде живити всі розетки, а інший освітлення і головне, що вони не будуть залежати один від одного.
Більш дорогий варіант підключення автоматів після лічильника, це встановити на кожну з кімнат свій окремий вимикач, але в такому випадку він може бути загальним і для освітлювальної, і для силового навантаження.
Цей варіант підключення передбачає окремі розподільні ящики біля кожної з кімнат або блоків, що збільшує витрати і виникає необхідність оптимального їх розміщення без шкоди інтер'єру.
Монтаж автоматів виконується згідно з ПУЕ з пластикових або металевих щитах, останні повинні обов'язково мати заземлення.
Як підключити СІП до автомата
Останнім часом намітився масовий відхід від використання оголених сталевих або алюмінієвих проводів в якості повітряної лінії для введення в будинок.
Їх місце зайняв кабель марки СІП - самонесучий ізольований провід, де всі жили ізольовані і зібрані в єдиній пластикової оболонці, а конструкція кабелю не передбачає закладку центрального сталевого сердечника, використовуваного для каркаса.
Така конструкція зробила провід дешевшим і практичним, повністю зникла проблема схлестиванія проводів при сильному вітрі, а єдина оболонка не дає можливості шахраям маніпулювати фазами, щоб викликати зворотний хід лічильника.
Оскільки кабель використовується для повітряних ліній, то він обов'язково фіксується анкерної петлею, що монтується на стіні, після чого, якщо довжина дозволяє, може вводитися в кабельний канал і без розриву вестися до розподільного щита, де встановлені вступні автомати і лічильник.
Якщо довжина кабелю передбачає покриття відстані лише від опори до стіни будинку, в такому випадку, після фіксації, до решти вільними кінців кабелю, приєднуються виводи внутрішньої розводки за допомогою спеціальних муфт, знову ж ведуть до автоматам встановленим в електрощиті.
Та частина проводу, що входить всередину будівлі, не повинна відрізнятися перетином і бажано бути однією і тією ж марки.
