Як підключити джойстик від sega до комп’ютера і його моддінг
РОЗБИРАЄМОСЯ З ЗАЛІЗОМ
Джойстик для сеги варто (в моєму місті) 65 рублів. Я купив відразу 2 штуки. Ще нам знадобиться роз'єм LPT типу «тато» (зі штирями), паяльник, припій, кислота паяльна, пасатижі, трубка термоусадочна, USB - штекер, викрутки, «моск» і руки.
Для початку необхідно дізнатися кольору проводів відповідають номерам дірочок роз'єму DB-9 (джойстик). Я просто сточив пластмасу на зарядному за допомогою наждаку.

Проти лома немає прийому. Усередині штекера виявилася порожнеча з проводами. Є альтернативний варіант розкриття коробки штекера. З боків є що щось на подобі шва. Надавав гострим предметом спочатку з одного боку, а потім з іншого заповітний «волоський горіх» відкриється. Саме так я розкривав штекер другого джойстика.

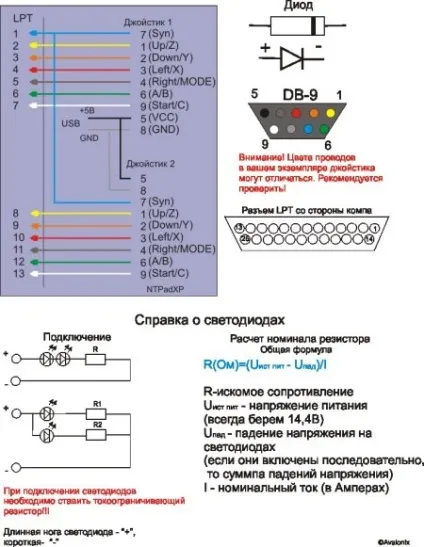

Після того як визначилися з розташуванням і квітами проводів, можна приступити до пайки роз'єму LPT. Паяємо за схемою на малюнку зліва.



Як видно зі схеми харчування я брав від USB. На мій погляд, звідти надійніше, ніж з самого порту LPT. Харчування насправді дуже важлива річ, адже від нього залежить стабільність роботи девайса. Сильно низьке або сильно високе напруження можуть позначатися на реакції джойстика на кнопки: або вони будуть спрацьовувати не з першого натискання або захоплювати ще якісь з собою (наприклад, при натисканні на A буде автоматично спрацьовувати ще і Y).

Тепер можна закрити кожух роз'єму. Далі необхідно розібрати джойстик для додавання пари елементів. Коли джойстик розкритий на платі видно ряд контактів куди припаяний сам провід. Необхідно знайти провід, який відповідає за харчування (у мене був чорний). Між ним і самої платою потрібно вставити ще діод КД522 (як правильно поставити зморив на малюнку вище) і резистор на 800Ом.
Знову ж до питання про харчування. 5 Вольт що дає USB мені здалися завеликі. Діод забезпечує падіння напруги приблизно на 0.5В, таким чином в джойстик йде 4.5В. Резистор ж потрібен для обмеження струму (це необхідно для Модді джойсти, про що пізніше). Отже, детальну махінацію з впровадженням двох компонентів необхідно виконати і над другим джойстиком. Все збираємо, і можна підключати. Спочатку в LPT, потім в USB!
Перетинаємо фінішну лінію після першого кола, і заходимо на другий.
ДРАЙВЕРА, дрова.
Куди ж без них рідних. Найкращий драйвер - це PPJoy, остання версія 0.83. Зараз я розповім, як його встановити і налаштувати на роботу з нашими джойстиками.

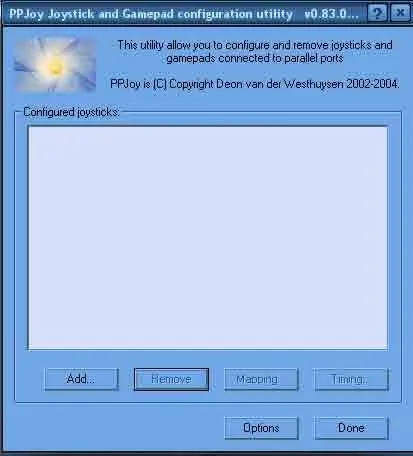

Установка стандартна. Під час прогресу може вискакувати вікно, що дане обладнання не пройшло перевірку на сумісність з XP, тиснемо все одно продовжити. Коли все встало запускаємо Configure Joysticks. З'явиться ось таке вікно:

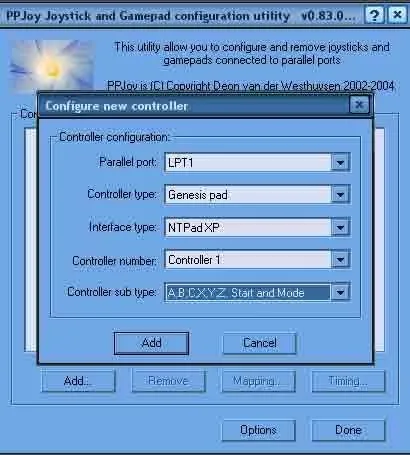

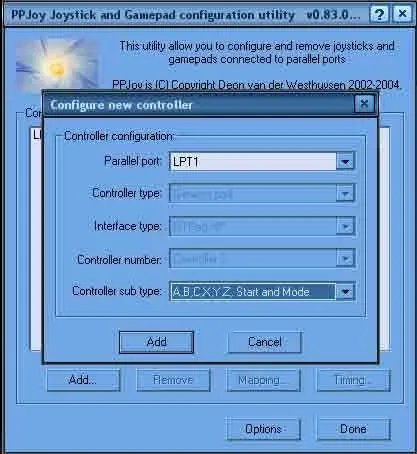

Тиснемо кнопку Add (додати). У вікні вибираємо параметри як на малюнку

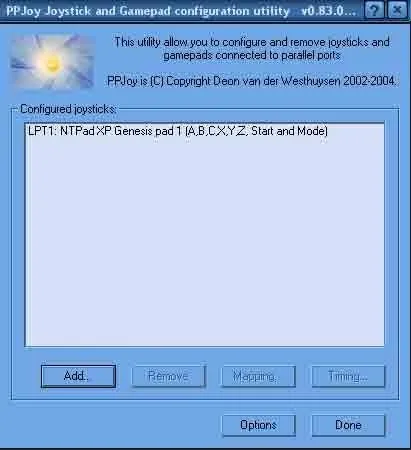

Тиснемо знову Add. Готово контролер доданий.

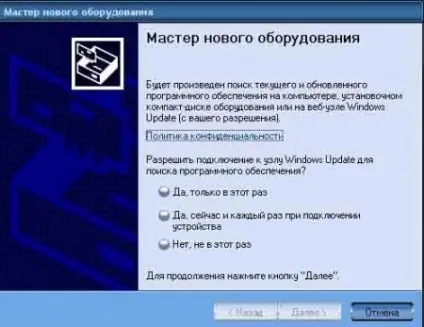

Після цього з'явиться повідомлення що знайдено нове обладнання і вискочить вікно з пропозицією встановити драйвера!

Вибираємо «ні, не в цей раз»

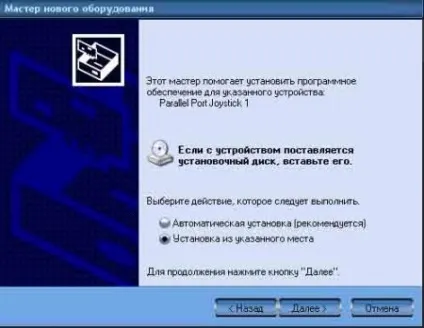

Вибираємо установку з вказаного місця

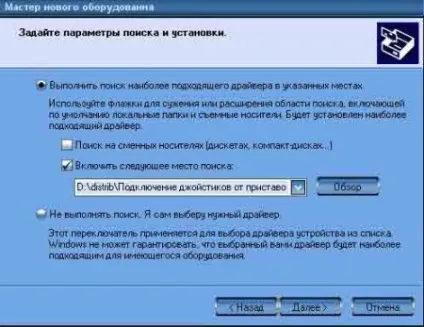

Через огляд необхідно вказати папку з PPJoy, ту саму, звідки спочатку запускалася його установка. Там в корені просто драйвера лежать.
Система сама знайде їх в цій папці і встановить.

Після цієї установки знову з'явиться повідомлення з необхідністю встановити драйвер, тільки на цей раз для HID сумісного контролера. Все робимо так само. Драйвера ставляться знову ж з тієї ж папки.
Один джойстик доданий. Додаємо другий. У вікні PPJoy Joystick and Gamepad Configurations Utillite тиснемо «Add (додати)».
У вікні виставляємо параметри як на малюнку.

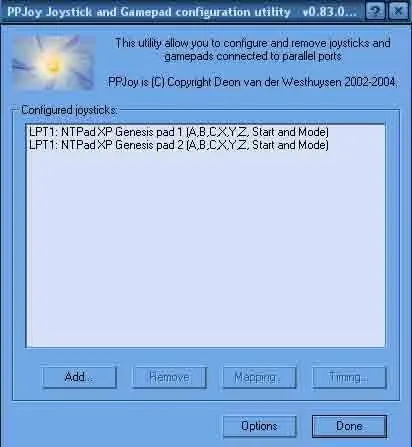

Тиснемо «Add». Знову з'явиться вікно з пропозицією ставити драйвера. Робимо все також, як в попередньому випадку. Після установки отримаємо 2 встановлених джойстика.

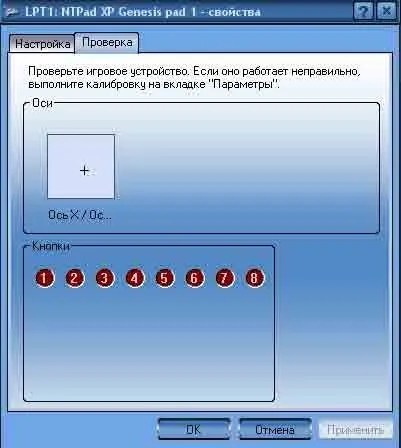

Тепер необхідно перевірити, чи правильно працюють джойстики. Відкриваємо панель управління - ігрові пристрої. Вибираємо джойстик і тиснемо властивості. З'явиться вікно, в якому можна перевірити коректність роботи хрестовини і кнопок.

У мене наприклад виникла така проблема - другий джойстик в іграх незрозуміло глючил. Після перевірки даними способом виявилося, що хрестовина спрацьовує неправильно. Провів калібрування (вікно властивостей - вкладка «налаштування»). Після калібрування з'ясувалося що неправильно обробляються натискання вгору і вниз (при натисканні вгору, оброблялося як в низ і навпаки). Проблему вирішив так:
Знову відкриваємо вікно конфігурації джойстиків (Configure Joysticks)

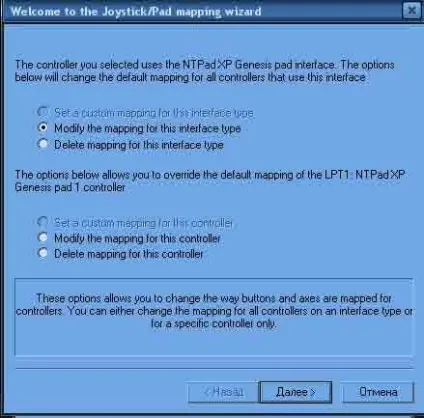

Виділяємо потрібний джойстик і тиснемо «mapping. »Виділяємо параметр, вказаний на малюнку. Далі.

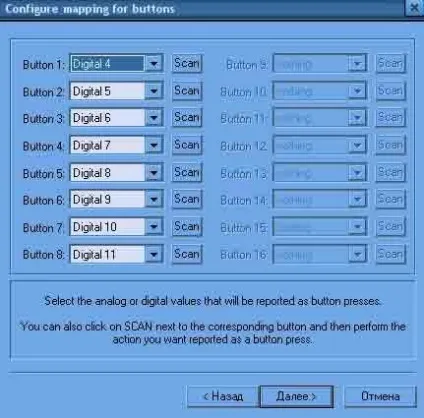

У наступному вікні все залишаємо без змін

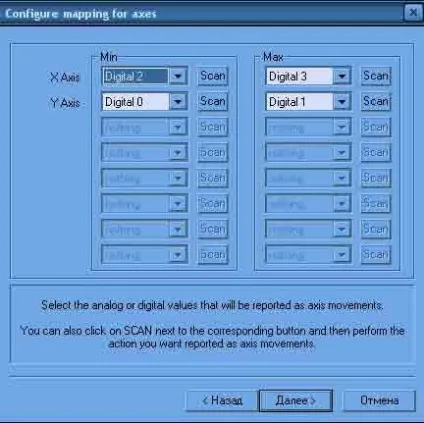

Виставляємо параметри як на картинці

Наступне вікно залишаємо без змін

Тепер при перевірці джойстика через панель управління - ігрові пристрої клавіші вгору і вниз обробляються коректно.
Поспішаю помітити, що описав усунення проблеми, яка виникла у мене. У вас проблем може і не бути, або вони будуть іншими. З питань звертайтеся в аську (номер в кінці статті).
Тепер джойстики цілком працездатні, можна грати!
Для тих же, хто хоче родзинку наступний розділ.
СИНЄ ВІКНО
Це мабуть найсмачніша частина статті! Тут я розповім, як можна зробити прозоре вікно в джойстику і підсвітити його зсередини!
Нам знадобляться 2 синіх світлодіода (на 3.5мм) і два резистора. Як правильно включати світлодіоди в ланцюг і як обчислити номінал резисторів, можна подивитися на зображенні на початку статті, там є довідка по светодиодам.
Ідея така - вирізаємо в джойстику дірку і вставляємо туди торцем оргскло. Довго не думаючи, вирішив що підсвічується область буде внизу джойсти. Розібрав девайс, щоб подивитися яким можна буде зробити вікно за розміром. Необхідно щоб той шматок оргскла, який ми вставимо, не зачіпав або не загороджує будь-яких елементів всередині. Інакше джойстик просто неможливо буде зібрати. В результаті вимірювань лінійкою і прикидів на «око» визначився з розмірами оргскла. Намалював ось такий шаблон на папері.

За цим шаблоном вирізав 2 скельця.
Методом прикладання їх до половинкам корпусу вирішив, що краще зробити виріз в нижній половинці. Проріз робив надфілем. Благо китайська пластмаса була м'якою. Коли проріз була готова, доклав скло і зробив дірку для шурупа. На моє щастя товщина оргскла була точно стільки ж скільки висота бортика нижньої половинки корпусу. Навіть сточувати не довелося.
Скляшку просто приклеїв на «момент». Ось так виглядає виконана робота:



Тепер треба монтувати світлодіод. Підключаємо його послідовно з струмообмежувальним резистором. Укладаємо його на плату і закриваємо зверху кришкою зі склом. Таким же чином прикрашаємо другий джойстик. Ось як виглядає готовий виріб:




Виглядає стильно! Мені подобається.
ВИСНОВОК
Джерело: Гопанюк Вадим, ngs.ru
