Як перевірити трансформатор інструкція по роботі з тестером

Май трансформатор дві обмотки, чотири виводу, продзвонити нічого не варто. Проблема обумовлена ​​значною відмінністю реальних конструкцій. Трансформатор забезпечений безліччю висновків вторинної обмотки для отримання потрібних номіналів напруг. Вхідна сторона непроста. На один муздрамтеатр може бути намотано два окремих трансформатора. Як зробити оцінку придатності використання? Давайте подивимося, як перевірити трансформатор.

Перевірка трансформатора китайським тестером

Не кожен трансформатор виготовлений харчуватися мережею 220 вольт частотою 50 Гц. У промисловості, вимірювальної галузі, вищу освіту застосовуються інші пристрої. Спостерігаючи невідповідні характеристики, використовувати прилади в промислових колах буде непридатною ідеєю. Тому перше, приділяємо увагу маркування. Ведеться згідно ГОСТ. Проблема з'являється: кожному типу трансформаторів випущений індивідуальний документ.

1. Логотип підприємства-виробника. Є такий значок, на офіційному сайті заводу напевно можна почерпнути чимало корисних відомостей. Проблема обмежена припиненням підприємством існування. Розумієте жвавість питання для розвалюється країни. Друга черга стосується пошуку короткої цифровий маркування, спантеличив пошуковик: Яндекс, Гугл. Великий шанс негайного відшукання характеристик, так само як електрична схема пристрою. Далі нічого простішого, ніж продзвонити трансформатор, визначити, наявність пробою, цілісності обмоток. Нагадуємо, опір ізоляції (на магнітопровід, наприклад) становить не менше 20 МОм відповідно до існуючих стандартів. Стосується будь-яких сусідніх, електрично розв'язаних обмоток. Прикупивши китайський тестер, любителі можуть виконати вимірювання своїми руками.
2. Найменування вироби вважаємо ключовим фактором. Потрібно розуміти: різні класи призначаються своїм цілям. Можна, звичайно, використовувати трансформатор вхідним, формуючи гальванічну розв'язку, одночасно розуміючи що виходить результат. У пристроях напруга зазвичай не нормується окремо, операція позбавлена ​​сенсу. Вторинна обмотка трансформатора струму підключається на відповідну котушку приладу контролю, вимірювання. Напруга при необхідності оцінюється окремо. Маркування може містити слова «трансформатор», «автотрансформатор». Відразу розбираємо сенс. Допоможе Яндекс. Наприклад, автотрансформатор відрізняється відсутністю гальванічної розв'язки між первинною, вторинною обмоткою. На ділі при русі електропоїздів зручно через проміжки розставити автотрансформатори, знімати напругу типовим методом. Траєкторія руху струму дозволить значно знижувати втрати. Відстань між джерелом і заземленням (через рейки) знижується. Є чимало інших різновидів трансформаторів. Визначено тип, знайдемо ГОСТ відповідного класу приладу, далі рухаємося, забезпечені надійною інформаційною підтримкою. Відносно даного класу приладів знаходимо: маркування ведеться згідно ГОСТ 11677-75. Різний ГОСТу, згідно з яким почали розгляд, пояснюється різною областю дії. ГОСТ 11677 є міжнародним. Отже, потрібно знати: навіть на один клас виробів бирку підвішують неоднакову.

Номінальна частота Гц може бути відсутнім, якщо мережа відповідає стандартній (промислової). Трансформатор високочастотний не варто використовувати замість звичайного. Буде абсолютно різний опір обмоток, характеристики поміняються. Трансформатор буде працювати неправильно, стане грітися сильніше.

Характеристики робочого режиму вказуються, якщо характер роботи трансформатора вибивається за рамки терміну «тривалий». Відповідно до прийнятих норм, прилад може працювати як завгодно довго. В іншому випадку наводиться операційний цикл. Після певного періоду активності трансформатору знадобиться відпочинок. Інакше згорить, спрацює захист (реле, запобіжники), або вийде з ладу обмотка внаслідок перегріву.

Номінальна повна потужність кВА вказується для значущих обмоток. Корисно знати: під НН розуміється низька, під ВН висока напруга. Легко зрозуміти, вивчивши трансформатор зварювального апарата. Струм електродів великий, напруга низька. Витки сформовані товстим проводом, опір маленьке. Номінальна повна потужність дозволить узгодити джерело зі споживачем. Припустимо, варто низьковольтне устаткування, потрібно швидко підібрати трансформатор. Уникаючи ламати голову, слід порівняти потужності: споживання, допустиму вторинної обмотки трансформатора. Аспекти проясняться. Максимальна потужність споживання обладнання нижче робочої (номінальної) вторинної обмотки трансформатора.

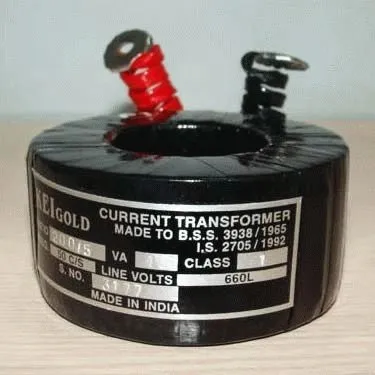

Шильдик трансформатора струму

Номінал напруги головною вторинної обмотки виступає характеристикою, по якій можна зрозуміти, чи справний трансформатор. Досить заручитися відсутністю короткого замикання, включити первинну обмотку в мережу. Тестером (розрахованим на вказаний діапазон) проведемо завмер. Набагато надійніше вимірювання опору, спроб обчислити коефіцієнт передачі.

В стабілізаторах напруги частіше застосовуються трансформатори зі змінною кількістю витків. Спеціальний бігунок обходить вторинну обмотку, знімаючи потрібний вольтаж. Маркування деяких трансформаторів містить межі зміни напруги. Зрозуміло, враховується перевіряючим. До речі, найчастіше в цьому місці криється несправність трансформаторів. Або замикає сусідні витки, або поганий контакт бігунка. Знайдену поломку виправимо.

Номінальні струми обмоток іноді дозволять не дивлячись підібрати складові частини мережі. Наприклад, автомат захисту. Багато пристроїв надають параметри максимального навантаження по струму. Корисно амперметром значення виміряти, буде потрібно підключити споживача. Зрозуміло, коротке замикання вторинної обмотки робити не слід.

Напруга короткого замикання вторинної обмотки вказується відсотками номіналу. Зрозуміло, що на відміну від ідеального джерела енергії, изучавшегося викладачами уроків фізики, реальні прилади безсилі видати показники. Тому при різкому зростанні струму напруга стрімко падає. Відсотки даються щодо номінального значення. Конкретне значення порахуєте самі, заручившись допомогою калькулятора ОС Віндовс. Чи варто намагатися організувати коротке замикання своїми руками, сказати утрудняємося. Ризиковано: пробки виб'є, трансформатор схильний до небезпеки.

Сподіваємося, досить розповіли про способи усунення несправностей трансформаторів. Головне - виявити причину, потім кожен крутиться навколо власної осі. Найпростішим (часто єдиним) варіантом вирішення проблеми буде перемотування несправної котушки. Робиться проводом, купленим на ринку, порахувати кількість витків - окреме мистецтво. Простіше зробити запит форуму. Відповіддю напевно дадуть:

• посилання на спеціалізовану комп'ютерну програму;
• поділяться досвідом;
• порадять.

Зверніть увагу, умовні позначення, список параметрів, визначені типом трансформатора. Необов'язково будуть ідентичні наведеним оглядом порталу ВашТехнік.
