Як перевірити світлодіод мультиметром - прозвонка тестером і інші способи

Світлодіоди (СД) широко застосовуються в електротехніці. Використовуються в промисловому і побутовому освітленні, а також в якості індикаторів і підсвічування. Вони значно надійніше інших джерел світла, але також можуть ставати непрацездатними.

У вас може виникнути питання - як перевірити світлодіодну лампочку? Існує ряд методів, що дозволяють перевірити робочий стан СД. Зупинимося на них більш докладно.

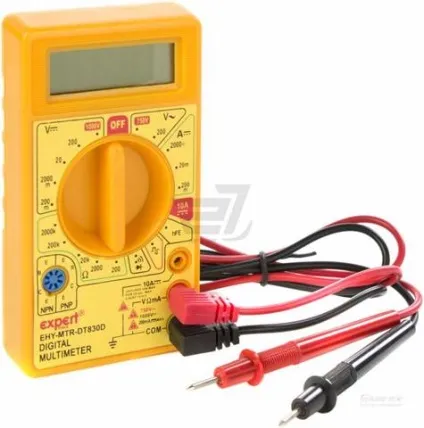

Перевірка мультиметром

Кожен світлодіод має свої технічними характеристиками. До них відноситься потужність, значення світлового потоку, величина струму і напруги. В інструкції виробника обов'язково вказано напругу, яка залежить від матеріалу і кольору. Наприклад, значення даного параметра у червоних СД дорівнює 1,5-2 В, у зелених - 1,9-4 В, білих - приблизно 3-3,5 В. Ці значення можливо перевірити за допомогою приладу мультиметра.

Щоб випробувати працездатність світлодіода мультиметром, необхідно зробити наступне:

Щоб зафіксувати світіння СД, необхідно зменшити освітлення до мінімуму. Якщо така можливість відсутня, дотримуйтеся значення показань мультиметра. Воно складе показання, відмінне від 1.

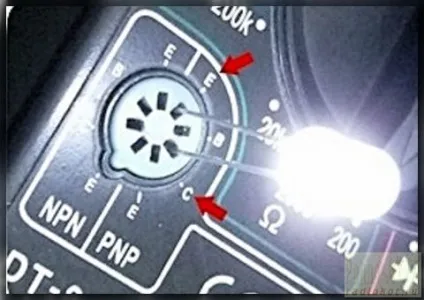

Перевірити світлодіод мультиметром можна ще простіше. Для цього необхідно прозванивать СД. У приладі є опція перевірки транзисторів. Для секції PNP катод вставте в отвір С, а анод в Е. Наочне зображення наведено на малюнку нижче.

Як перевірити світлодіод мультиметром

Як перевірити підручними матеріалами?

Також можна випробувати справність СД, застосувавши led-tester, в способі роботи якого використовується принцип подачі живлення на світлодіод батарейки крона або декількох пальчикових, що мають паралельне з'єднання.

Для випробування більш потужних діодів вам може послужити звичайний ліхтарик, точніше, його зарядний пристрій. З його допомогою можна перевірити справність світлодіодних ламп або світлодіодну стрічку.

Перевірка справності СД в ліхтарі

Для цього потрібно разукомплектовать ліхтар, від'єднавши плату зі світлодіодами. Використовуємо tester, забезпечений щупами, які підключені до додаткового гнізда PNP. Необхідність в випоюванні LED з плати відсутня, оскільки для перевірки світлодіодних ламп досить доторкнутися щупом безпосередньо до мікросхеми. Єдине, що потрібно враховувати - полярність.

Несправний СД можна обчислити за допомогою виміру опору в схемі. Якщо прозвонка дала нульове значення цього параметра в паралельному підключенні LED, можна зробити висновок, що як мінімум один з СД пошкоджений. Потім можна використовувати будь-який з наведених нами способів по перевірці.

Як самостійно сконструювати щуп?

інфрачервоні СД

Напевно у кожної людини в квартирі є як мінімум один пульт дистанційного керування. Рано чи пізно приходить день, коли пульт перестає виконувати свої функції (передача сигналу в фотоприймач). Після перевірки батарейок найбільш імовірною причиною пошкодження може стати несправний світлодіод.

Протестувати інфрачервоний LED можна наступним чином. Поверніть дистанційний пульт СД в сторону фотоапарата. Для цього підійде будь-який гаджет з фотокамерою. Інфрачервоне випромінювання неможливо побачити, але при використанні цих пристроїв ситуація в корені зміниться. У разі працездатності світлодіода на екрані з'явиться короткочасне світіння фіолетового відтінку.

Світіння інфрачервоного світлодіода

Ще один тестер світлодіодів, головним елементом якого є інфрачервоний фотодіод - осцилограф. При попаданні інфрачервоного випромінювання на поверхню фотоелемента на його виході створюється напруга. Для перевірки СД його необхідно під'єднати до відкритого входу осцилографа. Потім слід направляти його випромінювання на чутливу зону фотодіода.

Працездатний LED покаже імпульси на моніторі осцилографа.
