Перед використанням світлодіодів важливим етапом є попередня перевірка працездатності цих приладів. Особливо актуальним це питання стає при монтажі світлодіодів в важкодоступних місцях. Наприклад, при установці світлодіодів в світильниках, розташованих на вуличних щоглах або стелях промислових підприємств.

Перевірка справності і технічних характеристик світлодіодів

Як і для звичайного діода, найбільш простим методом оцінки працездатності є перевірка світлодіодів тестером або мультиметром. Для цього достатньо підключити його анодом до плюса вимірювального приладу, а катодом - до мінуса. Щоб правильно розрізняти анод і катод необхідно пам'ятати, що зазвичай висновок анода у світлодіода довше виведення катода. Але такий «прозвон» можливий тільки для таких світлодіодів, у яких мале робоча напруга. Для потужних, з підвищеним робочою напругою - такий метод неприйнятний.

Для оцінки справності світлодіодів можна використовувати наявний в мультиметри роз'єм для перевірки транзисторів.

Перед тим, як перевірити трансформатор мультиметром. треба визначити висновки всіх його обмоток. Далі можна протестувати її на обриви і замикання на корпус або іншу обмотку.

За допомогою мультиметра можна перевірити ємність і опір конденсаторів. Як це зробити, можна дізнатися тут.

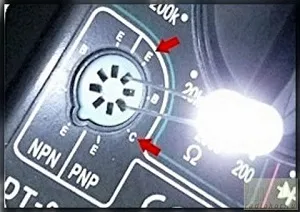

При цьому висновок анода світлодіода треба вставити в отвір, призначене для емітера перевіряється транзистора (позначення Е), а висновок катода - в отвір, в яке повинен вставлятися колектор перевіряється транзистора (позначення C для PNP). При включенні мультиметра справний світлодіод буде горіти.

Часто потрібно більш точне обстеження світлодіода. Особливо, це стосується потужних світлодіодів, характеристики яких призначені для роботи з струмами в сотні міліампер і більше.

Ці світлодіоди можуть підсвічуватися при «прозвонке», але при включенні їх в робочий режим на повний струм, вони горять дуже слабо. Така несправність може бути пов'язана з дефектом кристала. І цей дефект може бути виявлений тільки при більш ретельному тестуванні приладу.

Як зробити точне тестування на працездатність?

Для більш точного тестування справності світлодіода, крім мультиметра потрібно додаткове джерело стабілізованого струму. Тестування проводиться таким чином:

1. Збирається схема з послідовного включення стабілізованого джерела струму, світлодіоди і мультиметра (межа вимірювання струму в мультиметри встановлюється в 10 А).
2. У стабілізованому джерелі струму виставляється номінальний струм світлодіода, величина якого контролюється за допомогою мультиметра.
3. Джерело живлення вимикається.
4. Мультиметр підключається паралельно світлодіоду (межа вимірювання напруги в мультиметри встановлюється в 20 В).
5. Після включення джерела струму проводиться вимірювання робочої напруги на світлодіоді.
6. За отриманими даними і вольт амперної характеристики світлодіода, наведеної в паспорті на прилад, проводиться перевірка відповідності виміряних і паспортних значень струму і напруги.
7. За результатами порівняння робиться висновок про справність світлодіода і можливості його експлуатації.

Залежно від управління обертанням двигуна схеми підключення магнітних пускачів бувають реверсивними і нереверсивними. Котушки пускачів розраховані на напругу в 220 В або 380 В.

Власникам автомобіля і водіям корисно вміти перевіряти на працездатність складові елементи свого транспортного засобу. Як перевірити акумулятор, можна дізнатися з цієї статті. а як генератор - навчить інша.

При порівнянні паспортних та виміряних основних характеристик світлодіода необхідно враховувати:

• точності вимірювань струму і напруги;
• той факт, що вольт амперна характеристика даного типу світлодіода відображає усереднену залежність струму від напруги.

Вольт амперна характеристика конкретного екземпляра світлодіода може дещо відрізнятися від паспортної характеристики.

1. Перед монтажем світлодіодів бажано провести перевірку їх працездатності.

2. При попередній перевірці справності світлодіодів можна використовувати мультиметр.

3. Для ретельного тестування світлодіодів, особливо потужних, необхідно використовувати схему, що включає мультиметр і джерело стабілізованого струму.
