Підключення коректора фар

Я вже писав якось про те, що тепер я їжджу з відмінним оригінальним світлом, а конкретніше з європейськими фарами від англійки в цій темі

Тоді я не став заморочуватися з коректором фар і залишив цю справу на майбутнє. Адже для цього потрібно було роздобути досить рідкісний на розборках перемикач рівня фар, який я знайшов досить швидко, але чекав посилки дуже довго :)

Регулятор рівня фар

Купити в найближчому магізіне 4-х контактне реле

Також купити дроти, гофру і фішки роз'ємів до моторчика регулятора фар

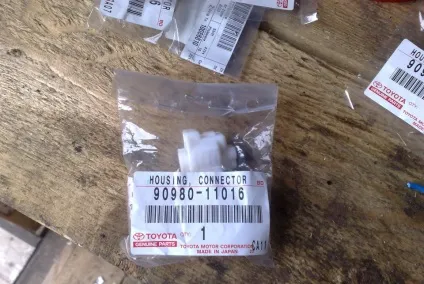

Штекер з'єднувальний 90980-11016

І найважливіше знайти цей докладний мануал по підключенню всієї цієї справи.

Далі все просто, беремо цю схему і збираємо

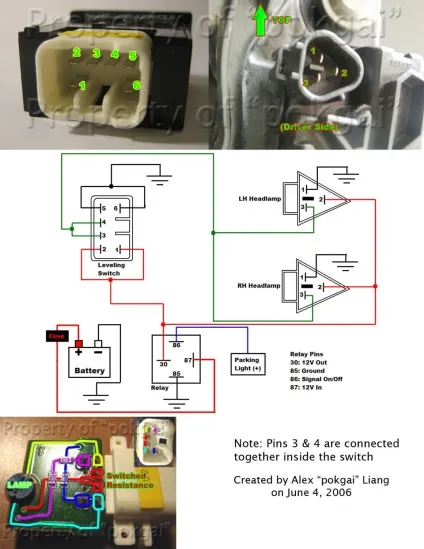

Схема підключення коректора фар

Прокладаємо дроти, ховаємо кудись в зручне місце реле, я прикрутив її до розпірці під торпедою, поруч з місцем установки регулятора нахилу фар, щоб не було довгих проводів і для зручності складання.
Коли всі дроти прокладені залишається тільки з'єднати їх з коректором, з реле і з фарами.

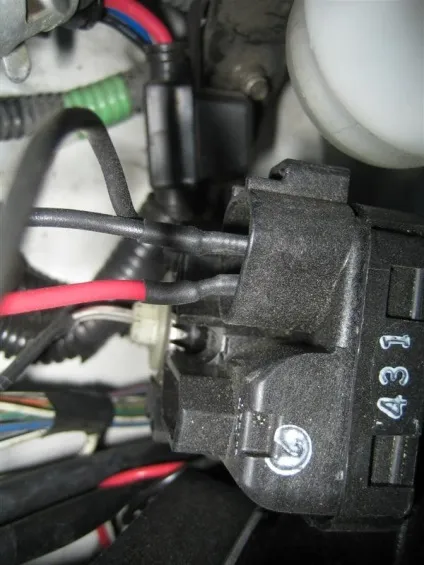

З'єднати з фарами можна було б і так

Але набагато зручніше з фішкою
