Як перевірити стартер

Для того, щоб перевірити стартер на справність, необхідно знати, які найбільш часті поломки з ним трапляються. Отже, серед таких поломок, виділяють лише чотири несправності:

При спробі запуску двигуна, стартер його не крутить;
Стартер крутить, однак колінчастий вал не обертається;
Недостатня швидкість обертів стартера;
Стартер не вимикається після запуску двигуна.

Діагностуємо стартер;
Перевіряємо роботу релейного механізму;
Перевіряємо роботу якоря;
Виконуємо перевірку щіток і обмотки;
Діагностуємо роботу Бендикс.

Процес перевірки стартера

Для початку, потрібно демонтувати і зафіксувати стартер в лещатах. Щоб виконати перевірку, необхідно буде замкнути болти, які перебувають з внутрішньої сторони стартера. Робиться це, за допомогою невеликого шматка дроту, або за допомогою будь-якого предмета з металу. Важливою умовою даної діагностики є те, що температура самого механізму повинна бути близько 20 ° C.

Якщо стартер справний, то він буде крутити, а причину несправності потрібно буде шукати в тяговому реле.

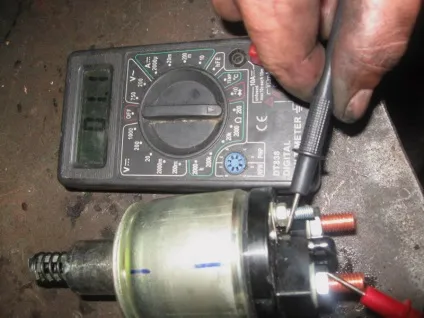

Перевірка реле стартера

Діагностика реле стартера робиться, за допомогою двох проводів, що мають малий опір, які підключаються за наступною схемою:

Перший провід підключаємо до реле, розташованого на корпусі стартера і до плюсового висновку на акумуляторі;
Другий провід підключаємо до корпусу пристрою і до негативного висновку на акумуляторі.

Після такого підключення, якір повинен клацнути і висунути шестерню. Якщо цього не відбулося, то реле несправне і потребує заміни.

Для перевірки якоря стартера, буде потрібно "контролька" на 220В. З експлуатаційних характеристик якоря відомо, що він може бути використаний тільки при опорі, що не перевищує 10 кОм, і вібраціях порядку 0.08 мм.
Процес перевірки якоря:

Підключаємо якір до джерела живлення;
Лампу підключаємо до корпусу пристрою.

У тому випадку, якщо лампа загорілася або початку іскрити, при цьому поширюється запах гару, то якір вийшов з ладу і потребує заміни.

Перевірка щіток і обмотки

Діагностика щіток виконується, за допомогою двох проводів і лампочки на 12 Вольт. Перевірку роблять, підключивши цю лампу до щіткотримачів і на масу. У тому випадку, якщо лампа загориться, то щітки несправні, і їх слід поміняти (заміна щіток стартера).

Щоб перевірити обмотку, використовують знову ту ж лампу, тільки тепер її підключають до корпусу пристрою одним проводом і висновку обмотки - іншим.

Не забувайте про те, що всі описані вище роботи, потрібно виконувати при підключенні всіх пристроїв до акумуляторної батареї.

Виконується перевірка Бендикс в такій послідовності:

Використовуючи м'яку прокладку, в лещатах фіксують зірочку Бендикс;
Муфта Бендикс, по черзі, акуратно крутиться в обидві сторони.

Якщо муфта справна, то вона буде обертатися в одну сторону, і не буде крутитися в іншу. В іншому випадку, муфту необхідно замінити або замінити Бендикс повністю. На цьому, перевірку стартера можна вважати виконаною.
