Автоматичні вимикачі призначені для виконання функції захисту електричних ланцюгів напругою до 1000 В від аварійних режимів роботи. Розглянуті електричні апарати можуть забезпечувати надійний захист електричних ланцюгів тільки в тих ситуаціях, коли фактичні робочі характеристики функціонування автоматичного вимикача повністю відповідають заявленим, а сам він перебуває в справному технічному стані. Саме з цієї причини виконання перевірки автоматичних вимикачів представляє собою один з обов'язкових необхідних етапів робіт при введенні в експлуатацію електричних щитів різноманітного призначення, а також і в ході періодичної їх ревізії. Нижче будуть розглянуті деякі особливості, які виявляються про проведення перевірки розглядаються апаратів.
На першому етапі потрібно здійснити візуальний огляд апарату. Корпус самого вимикача автоматичного типу повинен бути промаркований належним чином, при поверхневому огляді не повинно бути виявлено видимих дефектів, зазорів в прилеглих частинах корпусу вимикача. Потрібно вручну виконати кілька операцій відключення і включення апарату.
Автоматичний вимикач повинен зафіксуватися в положенні "включено" і він повинен відключатися без виникнення будь-яких проблем. Крім цього слід уважно оцінити якість затискачів автомата. У разі, якщо ніякі видимі пошкодження автоматичного вимикача виявлені не були, то переходимо до другого етапу перевірки - перевіряємо робочі характеристики апарату.

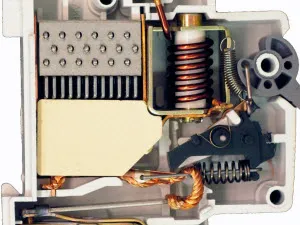

Конструкція автоматичного вимикача має на увазі під собою наявність незалежного, теплового та електромагнітного расцепителей. На даному етапі перевірка вимикача автоматичного типу має на увазі під собою перевірку працездатності расцепителей, які були перераховані вище, при різноманітних умовах функціонування. Цей процес носить назву "прогрузкі".
Прогрузкі апаратів, про які йде мова, виконується на спеціалізованому випробувальному обладнанні, посредствам якого на випробуваний вимикач можна подати необхідний струм навантаження, а також завдяки використанню спеціальної установки можна зафіксувати час спрацьовування автоматичного вимикача.
Функцією незалежного розчеплювача є здійснення розмикання і замикання контактів вимикача автоматичного типу в моменти, коли виконання операцій відключення і включення апарату відбувається вручну. Крім цього незалежний расцепитель повинен автоматично відключати захисний апарат при виникненні ситуації, коли на нього впливають два інших расцепителя, які призначені для здійснення захисту від надструмів.
Тепловий расцепитель призначений для виконання захисту від збільшення струму навантаження, який протікає через вимикач автоматичного типу, вище певного встановленого номінального показника. Основою конструкції розглядуваного расцепителя є біметалічна пластина. У разі протікання через цю пластину струму навантаження, вона деформується через нагрівання.
Деформація відбувається таким чином, що дана пластина відхиляється до певного фіксованого положення, ніж та виконує певним чином впливати на весь механізм вільного розчеплення. А саме це механізм вже в свою чергу забезпечує відключення вимикача в автоматичному режимі. Також слід зазначити, що час спрацьовування теплового розчеплювача безпосередньо залежить від значення струму навантаження.
Кожен конкретний клас і тип автоматичних вимикачів має свою власну времятоковую характеристику. У значенням цієї характеристики легко простежити залежність струму навантаження від часу спрацьовування теплового розчеплювача саме цього автоматичного вимикача.
Коли виконують перевірку теплового розчеплювача, то беруть кілька значень струму, фіксують час, за який відбувається автоматичне відключення автоматичного вимикача. Значення, які отримані таким чином, порівнюють з тими значеннями, які заявлені у времятоковой характеристиці для розглянутого апарату. Також не слід забувати, що температура навколишнього середовища впливає на час спрацьовування теплового розчеплювача.
У паспортних даних, які додаються до автоматичного вимикача, заявлені времятоковие характеристики для температурних умов, які відповідають 25 ˚С. Слід враховувати, що при зниженні температури час спрацьовування теплового розчеплювача збільшується, а при підвищенні температури, навпаки, час спрацьовування зменшується.
Електромагнітний расцепитель головним чином служить для того, щоб здійснити захист електричного кола від струмів, що перевищують номінальний струм, і від струмів короткого замикання. Клас автоматичного вимикача показує ту величину струму, при якій спрацює цей розглянутий расцепитель. Кратність струму спрацьовування електромагнітного розчеплювача до номінального струму автомата показує клас автоматичного вимикача.
Наприклад, клас «C» говорить про те, що електромагнітний расцепитель спрацює в тому випадку, коли значення номінального струму перевищить в 5-10 разів. Іншими словами, якщо номінальний струм вимикача 30 А, то струм спрацьовування його електромагнітного розчеплювача буде перебувати в інтервалі 150-300 А. На відміну від теплового розчеплювача електромагнітний расцепитель повинен спрацювати за долі секунди, тобто практично миттєво.
