Як отримати з точкового променя лазера видиму лінію

У цій статті описано як своїми руками зробити недорого малопотужного лазера лінійний лазер. Застосувати цю саморобку можна для створення саморобного будівельного рівня, при створенні світлових ефектів при оформленні домашньої дискотеки, для додаткового заднього сигналу автомобілів, мотоциклів. велосипедів і т.д.

Лазерному діод являє собою напівпровідниковий кристал виконаний у формі тонкої прямокутної пластинки. Луч проходить через збиральну лінзу і представляє тонку лінію, при перетині з поверхнею бачимо точку. Щоб отримати видиму лінію можна встановити циліндричну лінзу перед променем лазера. Заломлений промінь буде виглядати у вигляді віяла.

Пропонований саморобку може швидко і недорого зробити навіть початківець радіоаматор.

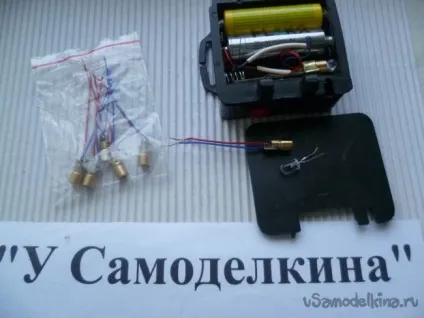

Я зробив його з лазера потужністю 5Мвт, на напруга живлення 3В з AliExpress. Незважаючи на маленьку потужність лазерного випромінювача необхідно дотримуватися елементарної техніки безпеки не направляти промінь в очі.

Крок перший. Виготовлення плати лазера.

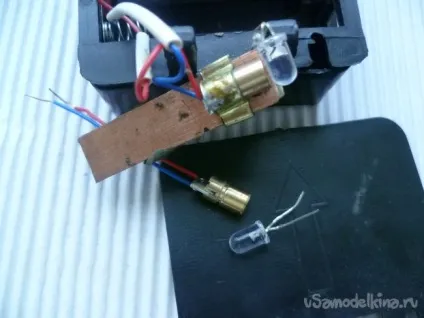

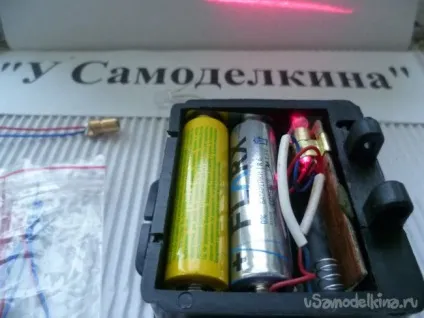

З невеликого шматка фольгованого текстоліту робимо хустці для монтажу лазера. Шматок жерсті припаюємо до текстоліту, попередньо зігнувши його по корпусу лазера. Потім вставляємо сам лазер в хомут (повинен входити щільно) З боку виходу променя припаюємо світлодіод (якщо є у вас скляна прозора трубка-можна використовувати шматок завдовжки 5 мм) зі зворотного боку плати і підігнувши ніжки виставляємо його положення щодо лазера щоб отримати яскраву і контрастну видиму лінію. Залишилося помістити плату з лазером в підходящий корпус. У корпусі батарейного відсіку з вимикачем від налобного ліхтаря робимо прямокутне віконце. Для живлення даного лазерного випромінювача досить напруга в 3 В. У корпусі батарейного відсіку встановлюємо дві батарейки на 1,5 В. На місце третьої батарейки встановлюємо нашу плату з лазером. Перепоювати дроти відповідно на дві батарейки і через резистор 5 Ом підключаємо до кнопковому вимикача. При бажанні лазер можна живити від акумулятора і використовувати плату понижуючого перетворювача. Я для продовження життя лазерного діода виставив напруга 2,8 вольта і струм 15-18 мА.

Крок другий. Виготовлення будівельного рівня.
На базі цієї саморобки можна зробити лазерний будівельний рівень. Перший варіант прикріпивши корпус саморобки до промислового рівня (природно треба точно відрегулювати положення променя). Другий варіант прикріпити на шматок пінопласту корпус саморобної лазера, цю конструкцію покласти в ємність з водою. Рівень води завжди буде знаходитися паралельно горизонту. Положення лазерної лінії звірити з промисловим рівнем. Чим далі від поверхні знаходиться лазер ті довше видима лінія.

Ось така вийшла конструкція вихідного дня. Було цікаво подивитися переломлення променя лазера з різними лінзами. Як застосовувати цю саморобку справа вашого вибору. Сам процес був, принаймні для мене, цікавий. Зробити самостійно такий таймер під силу початківцю без великих витрат часу і фінансів. А де застосувати їх це вже вирішуйте самі. На весь роботу пішло вихідний вечір і 10 рублів (пакетик з лазерами від Аліекспресс 10шт Х 10р. = 100р). Решта комплектуючі у мене були в наявності.
