Як Новомосковскть схеми електрообладнання автомобілів

Для того що б розуміти вміст схеми, треба знати відповідність між символами схеми і реальними елементами пристрою. Які функції ці пристрої виконують і як між собою взаємодіють.

Визначимося з термінами:

• Елемент схеми - складова частина схеми, яка виконує певну функцію у виробі і не може бути розділена на частини, що мають самостійне призначення.
• Пристрій - сукупність елементів, що представляє єдину конструкцію (блок, плата, і т.п.).
• Схема принципова (повна) - схема, яка визначає повний склад елементів і зв'язків між ними, і як правило, дає детальне уявлення про принципи роботи виробу. Схемами принциповими користуються для вивчення принципів роботи виробів, а також при їх наладці, контролі та ремонті. Вони служать підставою для розробки інших конструкторських документів, наприклад, схем з'єднань (монтажних) і креслень.
• Схема з'єднань (монтажна) - схема, що показує з'єднання складових частин виробу і визначає проводи, джгути, кабелі. якими здійснюються ці з'єднання, а також місця їх приєднань і введення (роз'єми, плати, і т.п.).
• Схема розташування - схема, яка визначає відносне розташування складових частин виробу, а при необхідності, також джгутів, проводів, кабелів і т.п.
• Палять - сукупність проводів упакованих певним чином в єдине ціле.

У схемах електрообладнання автомобілів схеми принципова, монтажна, розташування - об'єднані в одну в спрощеному вигляді, спрощення стосується схем монтажних і розташування. На схемах, пристрої мають малюнок в якійсь мірі відповідає їхнім зовнішнім виглядом, і розташовані вони за схемою також (вид зверху) як і в реальності фізично, з певним спрощенням. Таке поєднання стосується схем в основному автомобілів ранніх випусків. Схеми сучасних автомобілів виконані інакше, зважаючи на істотне ускладнення електрообладнання, схема розташування виконується окремо.

При читанні схем треба знати основні принципи:

1. Всі дроти з'єднань мають кольорове маркування, яка може складатися з одного кольору або двох (основного і додаткового). Додатковим кольором наносяться штрихи поперечні або поздовжні.
2. В межах одного джгута, дроти однакової маркування мають гальванічне з'єднання (фізично з'єднані між собою).
3. На схемах провід при вході в джгут має нахил в сторону, куди він прокладений.
4. Чорним кольором, як правило, позначається провід має з'єднання з корпусом автомобіля (масою).
5. Положення контактів реле вказані в стані, коли через їх обмотку не протікає струм. За вихідного стану, контакти реле розрізняються - на нормально замкнуті і нормально розімкнені.
6. Деякі дроти мають цифрове позначення в місці підключення до пристрою, який дозволяє не простежуючи ланцюг визначити звідки він іде. Дивіться таблицю.

Відповідно до стандарту DIN 72552 (часто використовувані значення):

Перелік найбільш використовуваних символічних малюнків:

Так само часто з елементом схеми варто символічний малюнок пояснює до якого пристрою цей елемент відноситься.

• Аварійна сигналізація.
• Акумулятор.
• Вентилятор.
• Повітряна заслінка.
• Тиск масла.
• Дальнє світло
• Датчик зносу колодок.
• Замок запалювання.
• Звуковий сигнал.
• Індикація повороту.
• Зовнішнє освітлення.
• Обігрів заднього скла.
• Омивач вітрового скла.
• Омивач заднього скла.
• Омивач фар.
• Освітлення салону.
• Очищувач вітрового скла.
• Очисник заднього скла.
• Очищувач фар.
• Прикуриватель.
• Протитуманні обладнання.
• Регулятор яскравості освітлення приладів.
• Світло заднього ходу.
• Скло-підйомники дверей
• Температура охолоджуючої рідини.
• Гальма.
• Покажчик рівня і резерву палива.
• Рівень омиваючої рідини.
• Рівень охолоджуючої рідини.

Позначення елементів схеми.

• Вимикач.
• Діод.
• Лампа з двома нитками розжарювання.
• Лампа.
• Змінний резистор.
• Запобіжник.
• Резистор.
• Реле.
• Стабілітрон.
• Трьохважеля перемикач. Цей перемикач складається з декількох видів контактів. Чи не фіксуються - це контакти включення омивача, звуковий сигнал і короткочасний сигнал дальнього світла (замкнуті контакти 2 і 6), фіксіруемие- це ближнє світло (замкнуті контакти 4 і 5), дальнє світло (замкнуті контакти 2 і 5). включення покажчика повороту і включення склоочисника у якого 3 режиму:
  • 1.Виключено (замкнуті контакти 1 і 6);
  • 2.Включено "повільно" (замкнуті контакти 2 і 4, а так же 5 і 6);
  • 3. Включено "швидко" (замкнуті контакти 3 і 4).

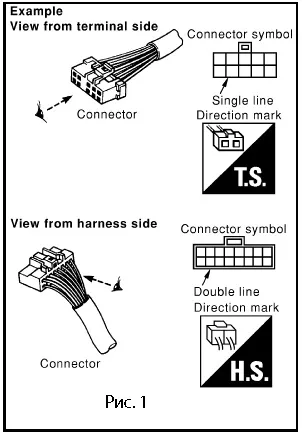

Розглянемо приклад читання схем автомобілів марки Ніссан. Для цього нам треба ознайомиться з системою позначень елементів електооборудованія на схемах. Почнемо з позначення контактів роз'ємів. Як показано на рис.1.

Поруч з малюнком роз'єму розташовується позначення з якого боку роз'єму його розглядати, з боку контактів (Terminal Side) (T.S.) Або з боку джгута (Harness Side) (H.S.). Зверніть увагу що контур роз'єму. де контакти розглядаються з боку проводів обведений лінією.

На рис.2 і рис.3 показані позначення елементів схеми, сенс яких роз'яснено в таблиці 1.
