Як намалювати олівцем конус, як навчитися малювати

Мета: оволодіння основними принципами лінійно-конструктивного побудови конуса

Методичні рекомендації до виконання роботи:

Це тривалий малюнок - штудія, який виконується з дотриманням етапів тривалого малюнка і з використанням відповідних інструментів і матеріалів.

Як намалювати олівцем конус в вертикальному положенні? Конус визначається радіусом окружності підстави і точкою вершини, тому при його побудові, так само, як і при побудові конструкції циліндра, роботу слід починати з побудови кіл підстав в перспективному ракурсі.

Побудувавши окружність (еліпс) підстави конуса. необхідно визначити його вершину. Для чого від центру підстави еліпса проводять вгору вертикальну лінію - вісь обертання, перпендикулярну до великої осі еліпса. Слід розуміти, що вісь обертання і є вісь конуса, яка, незалежно від положення в просторі щодо кута зору малює, завжди перпендикулярна до кола підстави конуса. Визначивши вісь конуса з урахуванням його пропорції, відзначають точкою його вершину. Після цього на окружності підстави симетрично намічають просторові точки утворює і з'єднують їх з точкою вершини конуса.

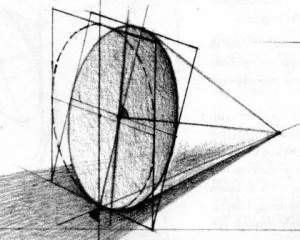

Як намалювати карандашомконус в горизонтальному положенні? При зображенні конуса в горизонтальному положенні, незалежно від кута повороту і ракурсів, слід виходити з того, що поверхня кола підстави конуса завжди повинна бути перпендикулярна осі обертання. Тому велику вісь еліпса, вписаного в квадрат підстави конуса, необхідно будувати на лініях, проведених під прямим кутом до осі конуса. Торкаючись побудови усіченого конуса, потрібно відзначити, що він, як і циліндр, визначається нижнім і верхнім підставами і їх взаємним розташуванням, лише з тією різницею, що діаметри цих підстав різні, а великі осі еліпса по відношенню до осі конуса розташовуються по колишньому під прямим кутом, за винятком випадком, коли січна площина проходить під іншими кутами.
