Найбільший інтернет-провайдерУкаіни поповнив лінійку брендованих пристроїв черговою новинкою - комплектом PowerLine-адаптерів QPLA-500WP. Нагадаю, що пристрої цього типу активно просуваються в якості додаткових до послуги інтерактивного цифрового телебачення. Дійсно - це реально зручно, якщо необхідно провести мережу в кімнату за відсутності можливості приховано прокинути кабель.
У модельному ряду PLC-адаптерів від Ростелеком ми зустрічалися з пристроями від QTech - QPLA-200 v2, про них я вже розповідав тут. До речі сказати, у нас поки жодного повернення у зв'язку з виходом з ладу не було. Новинка - QPLA-500WP - теж від цього російсько-китайського виробника. У барвистій фірмовій упаковці Ростелеком ви знайдете два PLC-адаптера - QPLA-500P і QPLA-500W.

QPLA-500P - простий PowerLine-адаптер на чіпі Qualcomm Atheros AR7420, який підключається до LAN-порту роутера. Він прохідного типу, тобто фактично не займає електричну розетку і в нього вже можна включати подовжувач. Крім порту і розетки - ніяких інших роз'ємів у нього немає.
Теоретична максимальна швидкість передачі даних - 500 Мбіт / с. Діапазон модуляції сигналу: 2

68 Мгц. На корпусі є всього одна кнопка Reset / Security для підключення до мережі і скидання ключа NMK.

QPLA-500W - вже більш просунуте, з технічної точки зору, пристрій. Незважаючи на те, що побудований він на тому ж бюджетному чипі Atheros AR7420, у цього PLC-адаптера вже є 2 LAN-роз'єму і вбудована точка доступу WiFi, що підтримує стандарт 802.11n. На корпусі є кнопки Reset / Security, WPS / WLAN і повзунок відключення пристрою On / Off.

Рішення цікаве звичайно, ось тільки давайте розберемося для чого воно підійде.
Якщо використовувати його для цифрового телебачення IPTV, то функція WiFi там просто не стане в нагоді, приставки з прошивками Ростелеком на момент написання статті не працюють нормально з WiFi-адаптерами. Тим більше, що в більшості філій порт на роутері для STB-приставки налаштовується в паралель з WAN. А в деяких, типу нашого, ще й окремий Vlan ID використовується. Тому при такій схемі потенціал девайса на повну використовуватися не буде.
А от у випадку, коли треба провести Інтернет в кімнату, куди бездротова мережа роутера НЕ дістає, а кабель кинути немає можливості - PLC-адаптери QPLA-500WP підійдуть самий раз - можна буде підключити 2 пристрої через кабель і ще кілька - по Вай-Фай .

Як налаштувати PowerLine адаптери QPLA-500P і QPLA-500W

Кількома на «Next».
На першому кроці Вас попросять змінити пароль доступу до налаштувань пристрою замість admin, який стоїть за замовчуванням:

Вводимо двічі новий пароль і натискаємо на «Next».
Другий крок - настройка WiFi:

В поле Wireless Network Name (SSID) вводимо ім'я створюваної бездротової мережі. Регіон вибираємо - «Russia», режим «802.11 Mode» - змішаний «Mixed 802.11 B / G / N». Використовуваний радіоканал краще залишити в автоматичному режимі - Auto Scan.

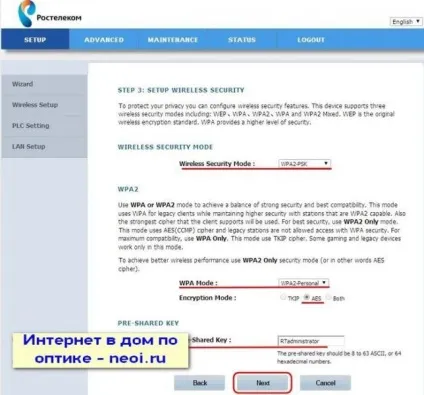

Йдемо далі і потрапляємо в параметри безпеки Вай-Фай:

Режим безпеки мережі - «Wireless Security Mode» - вибираємо «WPA2-PSK», режим «WPA-mode» - «WPA2-Personal», а тип шифрування - «AES». Залишається в полі «Pre-Shared Key» ввести ключ безпеки бездротової мережі. Їм може бути будь-яка буквена або арифметична послідовність не коротші 8 символів.
Натискаємо на Next.

Завершуємо налаштування натисканням кнопки «Complete». Переходимо в розділ «Setup» -> »LAN Setup»:

Тепер можна з'єднувати PowerLine-адаптери в єдину AVLN-мережу. Для цього підключаємо QPLA-500P до порту роутера і включаємо в електричну мережу. Після цього треба натиснути і потримати більше 15 секунд кнопку Security. Буде згенеровано новий NMK-ключ. Після цього знову затискаємо Security, але тепер уже на 3-4 секунди і відпускаємо.

Беремо в руки адаптер QPLA-500W і включаємо його в електричну мережу. На ньому теж натискаємо кнопку Security на 15 секунд для скидання існуючого ключа NMK і генерації нового, після чого тиснемо кнопку на 3-4 секунди і відпускаємо. Виконати все це треба не пізніше 3 хвилин з моменту натискання кнопки на QPLA-500P.
Чекаємо поки пристрої Законекть і перевіряємо роботу.
