Як налаштувати d-link dap-1160

Підключіть блок живлення до відповідного роз'єму на задній панелі DAP-1160, а потім підключіть блок живлення до розетки. Світлодіод "Power" (живлення) загориться. Підключіть кабель однією стороною до Ethernet-порту, розташованого на задній панелі DAP-1160, а іншою стороною - до комп'ютера, який буде використовуватися для її налаштування. При правильному підключенні до мережі Ethernet загориться світлодіод "Link" (з'єднання).

Мал. 1. Вікно реєстрації користувача для доступу до управління пристроєм

Після того як доступ до інтерфейсу управління буде отримано, розкриється початкове вікно майстра установки Setup Wizard.

Перейдіть у вкладку Setup і виберіть розділ Wireless Setup. Відкриється вікно Wireless Network (рис. 2).

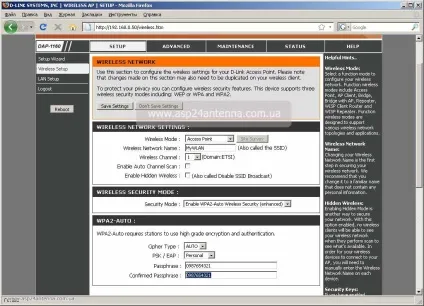

Мал. 2. Вікно Wireless Network

Прийняті за умовчанням значення параметрів настройки такі:
• Wireless Mode (режим роботи точки доступу) - Access Point;
• Wireless Network Name (ім'я бездротової мережі) - dlink;
• Wireless Channel (номер радіоканалу) - 6.
Змініть ім'я бездротової мережі на бажане (наприклад, MyWLAN).

Якщо в зоні радіопокриття настроюється точки бездротового доступу працюватимуть інші бездротові мережі, то для повного виключення взаємних радіоперешкод номер радіоканалу точки доступу, яку ви налаштовуєте, повинен відрізнятися від інших бездротових мереж не менше ніж на 5 (в нашому прикладі вибрано канал номер 1).

Секція Wireless Security Mode використовується для включення і налаштування безпеки бездротової мережі. Для забезпечення безпечної передачі даних в бездротовій мережі рекомендується змінити установки, прийняті за замовчуванням.

Пристрій DAP-1160 підтримує різні режими забезпечення безпеки бездротового з'єднання. На даний момент самим універсальним і надійним є режим WPA2-Auto Wireless Security. Для мереж, в яких не використовується спеціалізований сервер аутентифікації RADIUS, в списку PSK / EAP, виберіть значення Personal. Після цього в поля Passphrase і Confirmed Passphrase введіть пароль, який буде використовуватися клієнтами для встановлення з'єднання з бездротовою мережею. Інші параметри можна залишити без зміни.

Після завдання значень всіх параметрів настройки клацніть у вікні Wireless Network на кнопці Save Settings. Пристрій "запам'ятає" виконані настройки та перезавантажиться з новими значеннями параметрів настройки.

Після того як ви за допомогою браузера знову отримаєте доступ до веб-інтерфейсу управління пристроєм, перейдіть у вкладку Setup і виберіть розділ LAN Setup. Відкриється вікно Network Settings (рис. 3), в якому і було виконано повне встановлення мережевого інтерфейсу точки доступу.

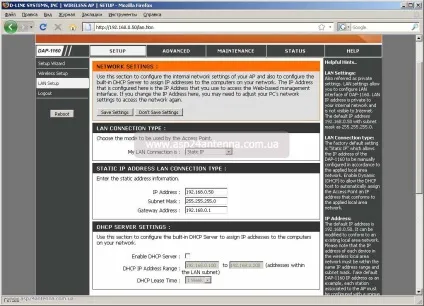

Мал. 3. Налаштування мережевого інтерфейсу ТД

Після введення всіх значень параметрів настройки клацніть на кнопці Save Settings. Пристрій "запам'ятає" новоустановлені параметри налаштування і перезавантажиться з новими значеннями параметрів.

Після того як ви знову отримаєте доступ до інтерфейсу управління пристроєм, перейдіть в браузері у вкладку Maintenance і виберіть розділ Device Administration (рис. 4). Відкриється вікно, в якому рекомендується задати новий пароль доступу до інтерфейсу управління пристроєм в полях New Password і Confirm Password.

Мал. 4. Введення нового пароля доступу

Після введення пароля натисніть у вікні Device Administration на кнопці Save Settings. Пристрій запам'ятає проведені настройки і перезавантажиться з новими значеннями параметрів доступу до інтерфейсу управління. Відповідно знадобиться введення нового пароля на екрані реєстрації користувача для доступу до управління пристроєм.

Інформацію про бездротових клієнтів, які в даний момент підключені до точки бездротового доступу, можна отримати через програму управління на вкладці Maintenance в розділі Device Administration (рис. 5).

Мал. 5. Відомості про бездротових клієнтів, підключених в даний момент до ТД
