Як мультиметром прозванивают дроти

Мультиметри укомплектовані двома щупами, з червоним (плюс) і чорним (мінус) проводами, якими проводиться вимірювання напруги. Щуп з чорним проводом приєднується до гнізда, позначеному написом COM, а щуп з червоним проводом приєднується до гнізда, розташованого з правого боку. На панелі мультиметра з лівого боку знаходиться ще одне гніздо, призначене для вимірювання постійного струму до 10 ампер, тому потрібно бути уважним, щоб не спалити прилад, переплутавши гнізда.

Як знайти обрив в дроті

Якщо ви оглянули провід, і в ньому немає явного ознаки пошкодження, але він все одно не функціонує, його потрібно перевірити за допомогою мультітестера. Розглянемо як мультиметром прозванивают дроти на прикладі силового кабелю комп'ютера і VGA кабелю до монітора.

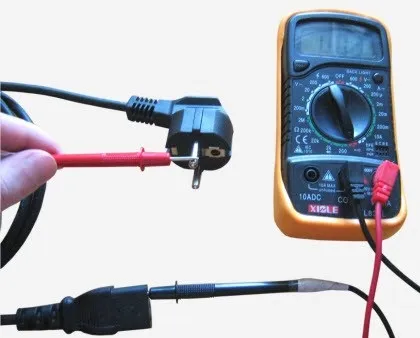

Беремо силовий кабель комп'ютера, і одним з щупів торкаємося виведення на вилці, а другий вставляємо в роз'єм. Якщо обриву проводу немає, пролунає характерний звук, який повідомляє про те, що лінія замкнута. Пошкоджений провід не дасть замикання, і, природно, мультиметр НЕ видасть звукового сигналу.

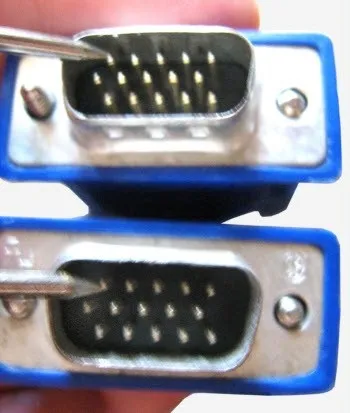

Щоб перевірити провід на обрив в VGA кабелі, беремо обидва роз'єми і прикладаємо один щуп до штирьку на першому роз'ємі, а інший щуп до симетрично розташованому штирьку другого роз'єму. Дотик має бути акуратним, щоб щуп не стикався з корпусом роз'єму, інакше сигнал пролунає не залежно від того, до якого штирьку приставлений щуп на протилежному роз'ємі.

Визначити, що кабель пошкоджений - це півсправи, потрібно ще встановити, де знаходиться обрив. Для цього щупи слід зафіксувати на обох кінцях кабелю, і руками обережно деформувати провід протягом усього його довжини, від одного кінця до іншого. Коли пошкоджена жила з'єднається всередині оболонки, пролунає сигнал мультиметра - це значить, що в цьому місці пошкодження. Цю процедуру зручніше робити вдвох: один чоловік утримує контактні щупи, а його помічник згинає провід.

Є ще один спосіб знайти обрив. Замість щупа припаивается тонка сталева голка, і, поступово протикаючи ізоляцію проводу до зіткнення з житловою, ділянка за ділянкою продзвонювати весь провід. У тому місці, де сигналу не буде, знаходиться обрив.

Перевірка короткого замикання

Щоб перевірити провід на коротке замикання, потрібно поставити мультиметр на вимірювання опору і під'єднати один щуп до одного проводку, а другий до іншого. Якщо опір дорівнює нулю, замикання немає, а якщо опір вище нуля, значить, є замикання. Але потрібно знати, що у цього приладу мала напруга, і їм не завжди можна виявити КЗ, а якщо вийде це зробити, то тільки на невеликому відрізку проводки.

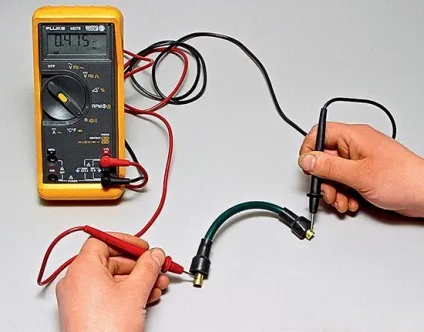

Мультиметром можна перевірити високовольтні дроти запалювання в автомобілі.

Для цього потрібно від'єднати дріт від свічки і від котушки запалювання, кругової перемикач вимірювального приладу встановити в режимі омметра мінімум на 10 кому, і підключити щупи до кінців дроту. Залежно від типу проводів, опір буде показуватися 3,5-10 кОм. Перевіривши всі дроти, визначте розкид їх опору, він не повинен становити більше 4 одиниць.
