Як монтуються металопластикові труби і які потрібні фітинги

Одним з найпоширеніших видів трубопроводу зараз є труби металопластикові та фітинги до них. Їх можна використовувати в міських квартирах і заміських будинках для різних систем комунікації: опалення, холодної та гарячої води, системи теплої підлоги, підведення газу.

Металопластикові труби та фітинги

Металопластикові труби універсальні в застосуванні, допускається їх використовувати як усередині приміщення, так і на вулиці, але за умови утеплення. Конструкція трубопроводу складається з якісно клеєного поліетилену і алюмінію, завдяки чому їх можна використовувати терміном до 35 років.

Як здійснюється з'єднання металопластикових труб

Металопластикові труби мають високу пластичність і гнучкістю, антикорозійними властивостями. Однак найбільше вони цінуються за можливість підключення в лічені хвилини навіть без особливих навичок і спеціального устаткування. Причина криється в тому, що всі види металопластикових труб з'єднуються за допомогою металевих фітингів. Фітинги для здійснення з'єднань і підключень бувають наступних видів:

роз'ємні;
компресійні;
Пресові, які можуть мати з'єднувальні або насувні муфти.

Що собою являють роз'ємні фітинги

Роз'ємні фітинги - це сполучна частина трубопроводу, яку можна багаторазово використовуватися завдяки наявності спеціальної різьби. Складається відділений фітінг з таких елементів:

Основна частина з латуні;
Обтискне кільце;
Гумова прокладка.

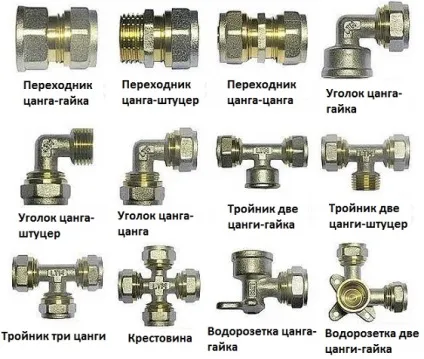

Виділяють такі види рознімних фітингів:

Перехідники: цанга - гайка, цанга - штуцер, цанга - цанга;
Трійник (дві цанги - гайка, дві цанги - штуцер, три цанги);
євроконус;
хрестовина;
Куточок (цанга - цанга, цанга - штуцер, цанга - гайка);
Водорозетка.

Види роз'ємних фітингів

Трійник дозволяє підключати до основного трубопроводу інші відгалуження, коли газ потрібно не по строго прямій лінії. Трійник може бути равнопроходной і прохідним, а в залежності від способу виготовлення виділяють:

Трійник з внутрішнім різьбленням;
Трійник із зовнішнім різьбленням;
Трійник з накидною гайкою.

Особливе місце серед всіх фітингів займає євроконус. Пов'язано це з тим, що євроконус використовується виключно для металопластикових труб. Євроконус відрізняється від з'єднання з накидною гайкою наявністю двох гумових кілець.

Комплектуючі з цанговим з'єднанням значно економлять час на монтаж трубопроводу, не вимагають використання клею або паяльника і здатні продовжити термін використання системи для подачі води.

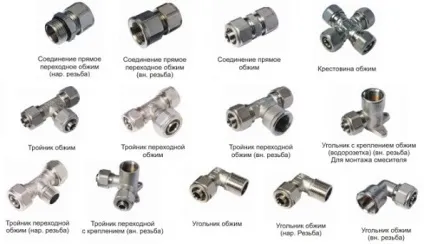

З'єднання за допомогою компресійних фітингів

Ці перехідники можна встановити без наявності сантехнічного інструменту, а з'єднання залишається розбірним і дозволяє замінювати елементи системи подачі гарячої або холодної води при необхідності.
Компресійні комплектуючі складаються з таких елементів:

штуцер;
Дві гумові прокладки;
Обтискне кільце з латуні;
Накидна гайка.

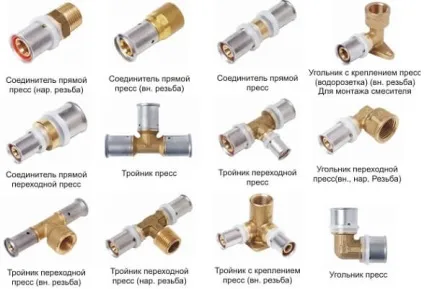

Пресові фітинги для з'єднання трубопроводу

Прес фітинги встановлюються на труби і утворюють цілісну нерозбірну конструкцію. Вони можуть бути обтискними або натяжними. З'єднання натяжних фітингів виконується за допомогою спеціальних гідравлічних прес машин. Такий вид кріплення боїться впливу негативної температури, тому його можна використовувати тільки всередині приміщення.
Перехідники пресового з'єднання бувають наступних видів:

муфти;
косинці;
Трійники і з кріпленням.

Комплектуючі для жорсткого обжимного з'єднання складаються з таких елементів:

штуцери;
Обжимний муфти;
Діелектричної прокладки.

Обжимання муфти навколо труби забезпечує надійність підключення. Сама муфта може бути виготовлена з латуні або стали.

Використання арматури для металопластикового водопроводу

Залежно від висунутих вимог на ділянці трубопроводу може використовуватися різна арматура. Основними видами є:

Запірна арматура;
Водорозбірна арматура;
Регулювальна арматура;
Запобіжна арматура.

Запірна арматура - це елементи системи для подачі холодної і гарячої води, які перекривають вибрані відрізки водопровідної труби. Залежно від матеріалу виготовлення запірна арматура буває:

Запірна арматура для підключення гарячої та холодної води включає такі елементи:

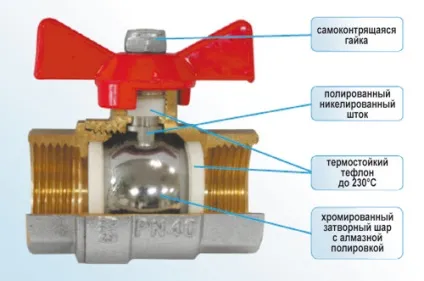

Кульовий кран для системи водопостачання складається з елементів, представлених на малюнку:

Водорозбірна фурнітура включає різні елементи, що підвищують ефективність функціонування водопроводу. До числа основних елементів даної арматури можна віднести:

Різні крани (пожежні, поливальні, змішувачі для холодної і гарячої води)
Поплавкові клапани;
Спеціальну арматуру для медичних установ.

Регулювальна фурнітура використовується для контролю витрат і напору води в водопровідній системі. Елементами даної арматури є:

Запобіжна арматура направляє воду в необхідному напрямку і забезпечує належний натиск. До числа елементів відносяться два основних види:

Запобіжні клапани;
Зворотні клапани.

Монтаж водопровідної системи в квартирі

Водопровідна система з металопластикових труб може бути легко встановлена своїми руками. Весь процес монтажу умовно ділиться на такі процеси:

Необхідно підключити кульовий кран на стояку. Це відповідальний момент, адже в разі виникнення будь-якої непередбаченої ситуації, кульовий кран перекриє подачу води в квартиру.

Щоб водопровід функціонував правильно, слід вибрати кульовий кран з високим робочим тиском і температурою.

Після того, як кульовий кран встановлений на стояк, можна переходити до монтажу фільтра грубої очистки, лічильника води, а потім фільтра тонкого очищення. Фільтри необхідні, щоб запобігти попаданню піску і дрібних частинок сміття в сантехнічні прилади. Не варто економити на купівлі фільтрів, краще вибрати дійсно якісні комплектуючі, ці витрати виправдають себе в процесі експлуатації.

Установка редуктора тиску.

Після редуктора тиску підключається колектор, від якого здійснюється розводка труб до сантехнічних приладів.
Добре зарекомендував себе в експлуатації колектор, який має вбудований кульовий кран. Приклад таких комплектуючих представлений на малюнку:

Колектор з вбудованим краном

Колектор розподіляє воду від основного стояка до сантехнічних приладів - раковини, унітазу, пральної або посудомийної машини. У продажу можна зустріти колектор з 2, 3, 4 виходами. Щоб вибрати необхідну для вашої квартири модифікацію, необхідно просто підрахувати кількість цих приладів. У разі необхідності, колектор можна підібрати навіть з великою кількістю виходів (перевищує чотири).
На малюнку продемонстрований колектор гарячої води з відводом на три точки:

Колектор гарячої води з відводом на три точки

Далі виконується прокладка трубопроводу з усіма необхідними фітингами. При монтажі можуть знадобитися: трійник, перехідник, хрестовина і інші елементи.

З'єднання елементів трубопроводу проводиться обтискним або пресовим методом.

Схема підключення водопроводу з правильним розташуванням елементів повинна виглядати так: кульовий кран, фільтр, лічильник, редуктор, вихід на колектор.

Фітинги для металопластикових систем опалення

Опалення для дачі, де немає централізованої подачі тепла, можна легко облаштувати самостійно, головне правильно вибрати матеріали і комплектуючі. На користь металопластикових виробів можуть зіграти такі факти:

Екологічність матеріалу;
Простота монтажу та експлуатації;
Стійкість до температурних навантажень;
Мінімальна лінійне розширення;
Еластичність і податливість;
Довговічність.

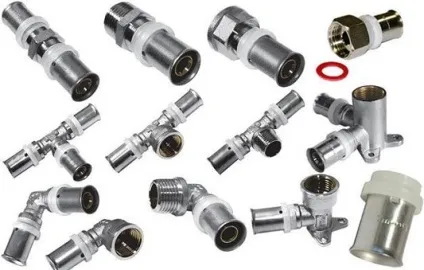

Фітинги для металопластикових труб

Використання металопластикових труб та фітингів для підведення газу

Як альтернатива мідним і сталевих труб, для підведення газу все частіше використовуються металопластикові труби з різними комплектуючими. Дані вироби суттєво спростили монтажні роботи і змогли забезпечити високу безпеку і надійність. Переваги використання металопластикових виробів для підведення газу:

Невелика вага і можливість твори монтажу в найкоротші терміни.
Відсутність шорсткості, що створює велику пропускну здатність
Економічність, адже для проведення газу потрібна мінімальна кількість фітингів.
Можливість прихованого монтажу.
Великий асортимент застосовуваних фітингів.
Тривалий термін експлуатації.

Металопластикові труби для газу і водопостачання

Рішення проблеми промерзання металопластикових труб

При всіх позитивних характеристиках, металопластикові труби досить погано справляються з впливом негативної температури. Щоб вирішити цю проблему, необхідно використовувати утеплювач. Також може застосовуватися як варіант утеплена металопластикова труба. Утеплювач для трубопроводу може бути наступного типу:

Стекловолокольний;
пінополістирольний;
Базальтовий.

Стекловолокольний утеплювач вимагає додаткового використання руберойду, а тому підвищує вартість монтажних робіт. Також високою вартістю, але одночасно і хорошою ефективністю відрізняється базальтовий утеплювач.
Найчастіше для термоізоляції водопровідної системи використовується магістраль утеплена пінополістиролом. Утеплення полістиролом труба може бути використана як усередині будівлі, так і зовні.
Труба, утеплена полістиролом, має такий вигляд:

Полістирол для утеплення труби

Утеплення полістиролом труба має гарні водовідштовхувальними властивостями. Саме тому ізоляційний шар не руйнується навіть з плином тривалого часу, як у випадках, коли застосовується утеплена скловатою труба. Утеплення труба - це найкращий захист від замерзання труб.
