маркування електродів

Маркування електродів для зварювання містить інформацію про тип, марку, діаметрі і інших його характеристиках:

маркування електродів

Електроди для зварювання ЛЕЗАНО-21

маркування електродів

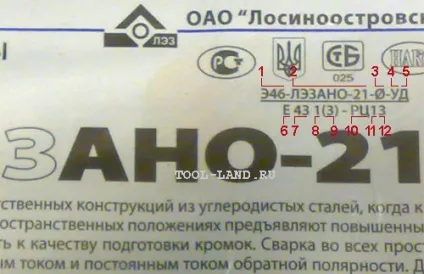

Маркування електродів для зварювання ЛЕЗАНО-21

1 - тип електрода: Е46 - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві до 46 кгс / мм 2;
2 - марка електрода: ЛЕЗАНО-21;
3 - діаметр електрода: вказано в іншому місці;
4 - призначення електрода: У - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2);
5 - коефіцієнт товщини покриття: Д - з товстим покриттям (1,45 6 - міжнародне позначення плавиться покритого електрода: Е;
7 - межа міцності при розтягуванні: 43 - 430 МПа (44 кгс / мм 2);
8 - відносне подовження: 1 - 20%;
9 - мінімальна температура, при якій ударна в'язкість металу шва становить не менше 34 Дж / см 2 (3,5 кгс · м / см 2): 3 - -20 ° С;
10 - вид покриття: РЦ - рутилово-целюлозне;
11 - допустимі просторові положення: 1 - для всіх положень;
12 - зварювальний струм і напруга холостого ходу: 3 - зварювання змінним струмом і постійним струмом зворотної полярності, напруга холостого ходу близько 50В.

маркування електродів

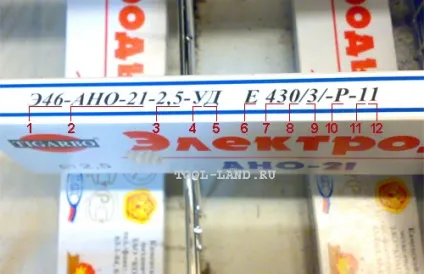

Розшифровка маркування електродів для зварювання АНО-21

1 - тип електрода: Е46 - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві до 46 кгс / мм 2;
2 - марка електрода: АНО-21;
3 - діаметр електрода: 2,5 мм;
4 - призначення електрода: У - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2);
5 - коефіцієнт товщини покриття: Д - з товстим покриттям (1,45 6 - міжнародне позначення плавиться покритого електрода: Е;
7 - межа міцності при розтягуванні: 43 - 430 МПа (44 кгс / мм 2);
8 - відносне подовження: 0 - менше 20%;
9 - мінімальна температура, при якій ударна в'язкість металу шва становить не менше 34 Дж / см 2 (3,5 кгс · м / см 2): 3 - -20 ° С;
10 - вид покриття: Р - рутилове;
11 - допустимі просторові положення: 1 - для всіх положень;
12 - зварювальний струм і напруга холостого ходу: 1 - зварювання змінним струмом і постійним струмом будь-якої полярності, напруга холостого ходу близько 50В.

маркування електродів

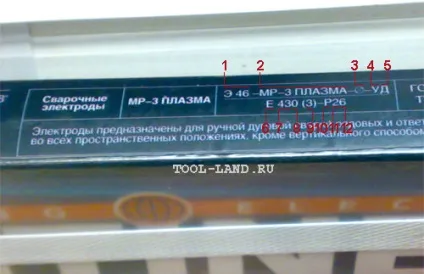

Позначення електродів для зварювання МР-3 ПЛАЗМА

1 - тип електрода: Е46 - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві до 46 кгс / мм 2;
2 - марка електрода: МР-3 ПЛАЗМА;
3 - діаметр електрода: вказано в іншому місці;
4 - призначення електрода: У - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2);
5 - коефіцієнт товщини покриття: Д - з товстим покриттям (1,45 6 - міжнародне позначення плавиться покритого електрода: Е;
7 - межа міцності при розтягуванні: 43 - 430 МПа (44 кгс / мм 2);
8 - відносне подовження: 0 - менше 20%;
9 - мінімальна температура, при якій ударна в'язкість металу шва становить не менше 34 Дж / см 2 (3,5 кгс · м / см 2): 3 - -20 ° С;
10 - вид покриття: Р - рутилове;
11 - допустимі просторові положення: 2 - для всіх положень, крім вертикального "зверху-вниз";
12 - зварювальний струм і напруга холостого ходу: 6 - зварювання змінним струмом і постійним струмом зворотної полярності, напруга холостого ходу близько 70В.

маркування електродів

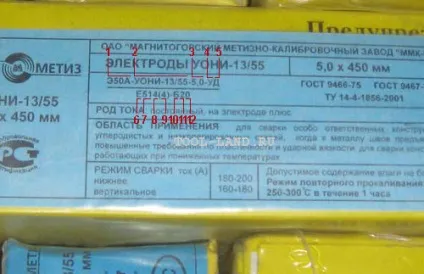

Маркування електродів для зварювання УОНИ-13/55

1 - тип електрода: Е50А - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві 50 кгс / мм 2. "А" вказує, що метал шва має підвищені властивості по пластичності і ударної в'язкості;
2 - марка електрода: УОНИ-13/55;
3 - діаметр електрода: 5,0 мм;
4 - призначення електрода: У - для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2);
5 - коефіцієнт товщини покриття: Д - з товстим покриттям (1,45 6 - міжнародне позначення плавиться покритого електрода: Е;
7 - межа міцності при розтягуванні: 51 - 510 МПа (52 кгс / мм 2);
8 - відносне подовження: 4 - 20%;
9 - мінімальна температура, при якій ударна в'язкість металу шва становить не менше 34 Дж / см 2 (3,5 кгс · м / см 2): 4 - -30 ° С;
10 - вид покриття: Б - основне;
11 - допустимі просторові положення: 2 - для всіх положень, крім вертикального "зверху-вниз";
12 - зварювальний струм: 0 - зварювання на постійному струмі зворотної полярності.

маркування електродів

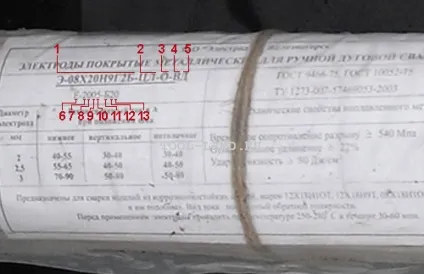

Позначення електродів для зварювання ЦЛ-11

Тип електрода

Для зварювання вуглецевих і низьколегованих сталей, а також легованих з підвищеною і високою міцністю, маркування складається з:

  • індексу Е - електрод для ручного дугового зварювання і наплавлення;
  • цифр, наступних за індексом, що позначають величину межі міцності на розрив в кгс / мм 2;
  • індексу А. вказує, що метал шва має підвищені властивості по пластичності і ударної в'язкості.

Для зварювання теплостійких, високолегованих сталей і для наплавлення, умовне позначення складається з:

Для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві до 490 МПа (50 кгс / мм 2) застосовують 7 типів електродів: Е38, Е42, Е46, Е50, Е42А, Е46А, Е50А. Для зварювання вуглецевих і низьколегованих сталей з межею міцності при розриві від 490 МПа (50 кгс / мм 2) до 588 МПа (60 кгс / мм 2) застосовують 2 типу електродів: Е55, Е60. Для зварювання легованих сталей підвищеної та високої міцності з межею міцності при розриві понад 588 МПа (60 кгс / мм 2) застосовують 5 типів електродів: Е70, Е85, Е100, Е125, Е150.

Для зварювання теплостійких сталей - 9 типів: Е-09М, Е-09МХ, Е-09Х1М, Е-05Х2М, Е-09Х2М1, Е-09Х1МФ, Е-10Х1МНБФ, Е-10Х3М1БФ, Е10Х5МФ. Для зварювання високолегованих сталей з особливими властивостями - 49 типів: Е-12х13, Е-06Х13Н, Е-10Х17Т, Е-12Х11НМФ, Е-12Х11НВМФ і ін. Для наплавлення поверхневих шарів з особливими властивостями - 44 типу: Е-10Г2, Е 10Г3, Е-12Г4, Е-15Г5, Е-16Г2ХМ, Е-30Г2ХМ і ін.

Марка електрода

Кожному типу електрода може відповідати одна або кілька марок.

Діаметр електрода

Діаметр електрода (мм) відповідає діаметру металевого стержня.

призначення електрода

  • Для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2) - маркується літерою У;
  • Для зварювання легованих конструкційних сталей з межею міцності при розтягуванні понад 588 МПа (60 кгс / мм 2) - маркується літерою Л;
  • Для зварювання теплостійких сталей - маркується літерою Т;
  • Для зварювання високолегованих сталей з особливими властивостями - позначається буквою В;
  • Для наплавлення поверхневих шарів з особливими властивостями - маркується літерою Н.

Коефіцієнт товщини покриття

Залежно від ставлення діаметра покриття електрода D до діаметру металевого стержня d. електроди підрозділяються на наступні групи:

  • з тонким покриттям (D / d≤1,2) - маркується літерою М;
  • із середнім покриттям (1,2
  • з товстим покриттям (1,45
  • з особливо товстим покриттям (D / d> 1,8) - Г.

Позначення плавиться покритого електрода

Буква Е - міжнародне позначення плавиться покритого електрода.

Група індексів, що вказують характеристики металу шва або наплавленого металу

Для електродів, що застосовуються для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа (60 кгс / мм 2).

маркування електродів

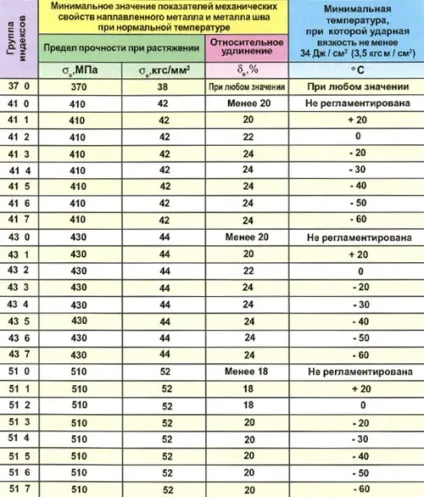

Характеристики металу шва електродів для зварювання вуглецевих і низьколегованих сталей з межею міцності при розтягуванні до 588 МПа

маркування електродів

Характеристика металу шва електродів для зварювання легованих сталей з межею міцності при розтягуванні понад 588 МПа

В умовному позначенні електродів для зварювання теплостійких сталей містяться два індексу: перший вказує мінімальну температуру, при якій ударна в'язкість металу шва становить не менше 34 Дж / см 2 (3,5 кгс · м / см2); другий індекс - максимальну температуру, при якій регламентовані показники тривалої міцності металу шва.

маркування електродів

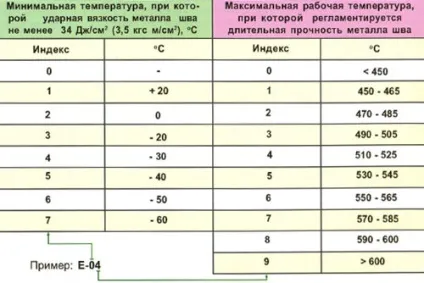

Характеристики металу шва електродів для зварювання теплостійких сталей

Електроди для зварювання високолегованих сталей кодуються групою індексів, що складається з трьох або чотирьох цифр:

маркування електродів

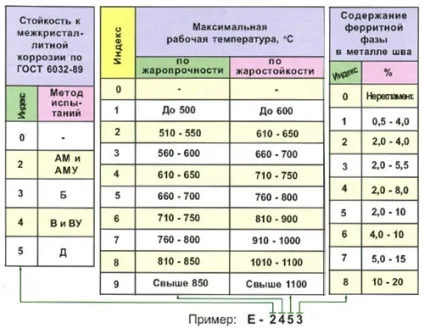

Характеристики металу шва електродів для зварювання високолегованих сталей

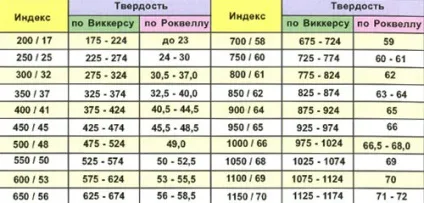

Умовне позначення електродів для наплавлення поверхневих шарів складається з двох частин. Перший індекс вказує середню твердість наплавленого металу і виражається дробом: в чисельнику - твердість по Віккерсу, в знаменнику - по Роквеллу.

маркування електродів

Характеристики наплавленого металу електродів для наплавлення поверхневих шарів

Другий індекс вказує, що твердість наплавленого металу забезпечується: без термічної обробки після наплавлення - 1. після термічної обробки - 2.

Наприклад: Е-300 / 32-1 - твердість наплавленого шару без термообробки.

Позначення виду покриття

  • А - кисле покриття;
  • Б - основне покриття;
  • Ц - целюлозне покриття;
  • Р - рутилове покриття;
  • АР. РБ. РЦ і т.д. - змішані покриття - відповідно: кисло-рутилове, рутилово-основне, рутилово-целюлозне;
  • П - інші.

При наявності в покритті залізного порошку більше 20% додається буква Ж. наприклад, АЖ.

Позначення допустимих просторових положень

  • 1 - для всіх положень.
  • 2 - для всіх положень, крім вертикального "зверху-вниз".
  • 3 - для нижнього, горизонтального на вертикальній площині і вертикального "знизу-вгору".
  • 4 - для нижнього і нижнього для кутових з'єднань.

Найчастіше використовується міжнародне позначення положень швів, для яких призначені електроди.

маркування електродів

Міжнародне позначення положень швів і розшифровка

Позначення характеристик зварювального струму і напруги холостого ходу джерела живлення

маркування електродів

Характеристики зварювального струму і напруги холостого ходу джерела живлення

Цифрою 0 позначають електроди, призначені для зварювання або наплавлення тільки на постійному струмі зворотної полярності.
