Як кріпиться мауерлат до стіни з газобетону покрокова інструкція, схеми

Одним з найважливіших нюансів технології будівництва будинку з газобетону є кріплення мауерлата. Характеристики блоків не дозволяють витримувати високі точкові навантаження, без прийняття конструктивних заходів стіни просто зруйнуються. Правильно виконане кріплення на увазі ятати армопоясу, цей етап не рекомендується пропускати. У разі неможливості його організації мауерлат стикається безпосередньо зі стіною і фіксується за допомогою дроту, анкерів, шпильок або нагелів. Спосіб визначається заздалегідь, при відсутності досвіду цей вид будівельних робіт краще довірити фахівцям.

Можливі способи кріплення

Залежно від типу обв'язувальної схеми вибирається один з двох варіантів кріплення мауерлата до газобетону: заливка монолітного з / б поясу по всьому периметру будівлі або розміщення фіксуючих елементів безпосередньо в кладку або блоки. Перший метод крім забезпечення максимальної надійності сприяє перерозподілу навантажень, вирівнює стіни і захищає їх від деформацій, включаючи усадкові. Наявність армопоясу обов'язково при веденні будівництва в районах з сейсмічною активністю, зведенні будинків з газобетону понад одного поверху, використанні важких покрівельних матеріалів, складної форми даху.

Стандартна інструкція по його закладці включає наступні етапи:

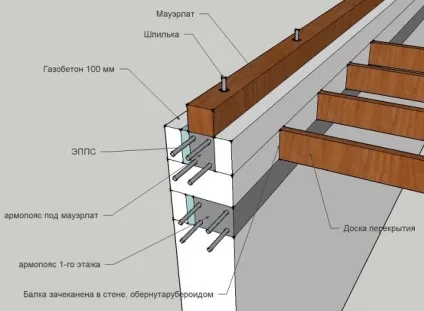

Приступати до наступного етапу прив'язки мауерлата до стін з газобетону можна через тиждень. Знімаються всі опалубні конструкції (їх використовують при заливці монолітної залізобетонної подушки по всьому периметру і ширині, таке виконання характерно для цегельних кладок, але іноді застосовується і для будинків з газосилікату). Далі поверх верхнього боку, контактує з майбутнім мауерлатом, настилається або обмазується 2 шари гідроізоляції, цей етап пропускати не можна. На обробленому антисептиками і антипіренами і добре просушеної дерев'яному брусі відзначаються точки кріплення. Найпростіше це зробити, приклавши його до армопоясу поверх шпильок і вдаривши кувалдою, отвори свердляться згідно діаметру стрижнів (не менше 14 мм). Після цього залишається лише прикріпити мауерлат до газобетонной стіні і закрутити його гайками або шайбами.

Як кріпиться до стіни мауерлат при відсутності армопоясу?

Закладка монолітної стрічки своїми руками не завжди можлива, в ряді випадків вдаються до інших методів прив'язки бруса. Найпростіший спосіб - закладення за 3-4 ряди до верху сталевого дроту між блоками. Її довжина підбирається з урахуванням перетину мауерлата: при складанні вдвічі її має бути достатньо на обхват і закручування. Крок залежить від відстані між кроквяними конструкціями. До цього варіанту часто звертаються при кріпленні бруса до стіни одноповерхового будинку з газобетону.

Для легких і малогабаритних будівель також підходить насадка мауерлата на різьбові шпильки з оцинкованої або нержавіючої сталі. Вони монтуються в кладку за 1-2 ряди до верхнього краю, мінімально допустима величина заглиблених таких виробів в стіну з газобетону - в 2 рази більше висоти блоку. Стандартна довжина шпильок - в межах 1 м, діаметр - від 8 до 24 мм. При необхідності виступаючі ділянки потім зрізують.

Кріплення мауерлатного бруса дерев'яними нагелями можливо як при закладці армопоясу, так і без нього. Вони являють собою оброблені антисептиками і добре просушені довгі пробки. Їх монтують в стіну з газобетону ближче до верхнього краю і з'єднують з мауерлатом за допомогою скоб. Альтернативним варіантом є їх закладка між блоками, число штук - не менш кількості крокв.

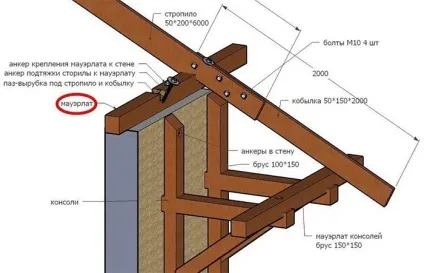

Високу надійність кріплення забезпечують за допомогою анкерів: механічних або хімічних. У першому випадку спосіб полягає в угвинчуванні розширюються дюбелів з перетином в межах 12-14 мм в газобетон. Другий - в застосуванні хімічних анкерів (капсульних або у вигляді туби з складами на основі синтетичних смол). Мінімальна глибина закладається отвори - 2 ряди кладки.

Головною перевагою анкерування є можливість закріплення мауерлата без складних організаційних заходів в процесі кладки газоблоків, її досить легко провести самостійно. Проте, кращі результати спостерігаються у максимально нерухомих метизів, тобто або закладених одночасно з армопояс, коли зафіксованих за допомогою хімічних складів (в останньому випадку забороняється проведення зварювальних робіт поруч із з'єднаннями). До мінусів способу відносять дорожнечу: з усіх технологій кріплення без армопоясу анкеровка обійдеться дорожче за все, і чим вона надійніше, тим вище будуть підсумкові витрати.

Поширені помилки та рекомендації щодо монтажу

До порушень технології кріплення мауерлата при проведенні робіт своїми руками відносять:

Відсутність гідроізолюючої прошарку між брусом і верхньою частиною стіни. Перевага віддається сучасним бітумно-полімерним мастик, бюджетним варіантом є руберойд, поліетиленова плівка для даних цілей не підходить через низьку міцності. Мінімальна кількість шарів гідроізоляції - 2.
Посадку мауерлата, необробленого антисептиками (контактує сторона залишається незахищеною) або використання не просохли деревини.
Монтаж анкерів або шпильок під кутом, з'єднання виходить ненадійним.
Неправильно підібрана арматура для каркаса, відсутність нахлестов (рекомендований мінімум при необхідності продовження прутів - 20 см), близьке прилягання металу до стінок газобетону (для забезпечення потрібних 5 см добре підходять пластикові підставки).

При використанні сирої деревини мауерлат фіксується гайкою, надійність кріплень періодично перевіряється, при необхідності вони підтягуються. Це операція проводиться як мінімум раз на рік протягом 4-5 років, до закінчення усадочних процесів. Повністю просохлої і усталений брус практично не потребує підтягуванні, його огляд проводять з метою профілактики.
