Як кріпити крокви до мауерлату

Від того, наскільки грамотно змонтована несуча система даху, прямо залежить міцність і надійність всієї її конструкції.

Крокви є головними її елементами.

Повністю система включає в себе кроквяні ноги, що розпирають і підтримують всі додаткові елементи (затяжки-ригелі, підкоси, опорні розтяжки і стійки, бічні прогони) .Вверху на коньковой балці ці ноги крокв з'єднуються, їх же нижні краї зазвичай спираються на закріплений на несучих бічних стінах мауерлат.

З усіх перерахованих елементів найбільш високе навантаження припадає на мауерлат, тому для його виготовлення використовують міцний потужний брус.

Якого він повинен бути перетину?

Воно визначається розміром і вагою системи крокв, але найчастіше його розмір буває від 150 на 150 мм і, в залежності від зазначених факторів, до 200 на 200 мм.

Даний елемент сприяє рівномірному розподілу маси всієї кровельно-дахової конструкції на стіни житла.

Крокви до мауерлату можуть кріпитися по-різному. Вибір певного способу залежить від типу системи (висячої або похилій), від її масивності і складності, від загальної величини навантажень, які будуть діяти на всю конструкцію даху.

Способи кріплення крокв до мауерлату

Для початку зазначимо, що можливо два основних типи кріплення до мауерлату: ковзаючі і жорсткі.

У ковзають саме кріплення складається з пари окремих елементів, один з яких здатний вільно переміщатися по відношенню до іншого.

За своєю конструкцією вони бувають закритими і відкритими.

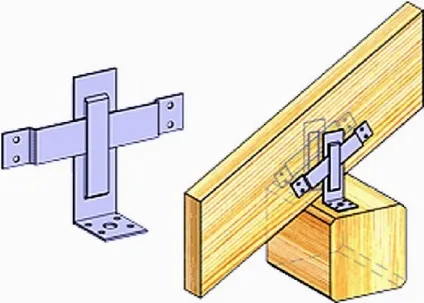

Це куточок, з одного боку якого зроблена спеціальна проушина у вигляді щілини, а іншою поверхнею його прикріплюють до мауерлату. У щелевидной вушку фіксується петля з металу, оснащена отворами, за допомогою яких вона кріпиться до крокви. Змінні, вільна вертикальна сторона куточка дозволяє крокви злегка зміщуватися при необхідності, не навантажуючи і не деформуючи своїм впливом стіни.

Принцип пристрою відкритого кріплення в цілому такий же. Відмінність полягає в тому, що ніяка петля в вушко вставляєте. Після монтажу верхня частина полки куточка загинається вниз для фіксації з'єднання.

жорсткі кріплення

Жорстких кріплень є значно більша кількість видів. Найбільш відповідний вибирають виходячи з різних факторів: тяжкості і масивності дерев'яних складових, обраного методу установки крокв.

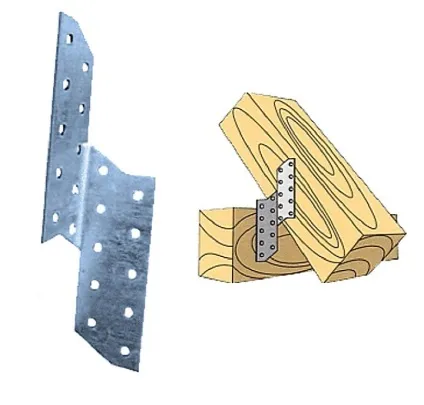

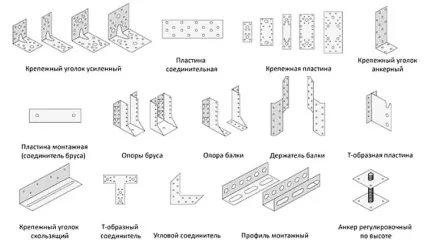

Сюди відносяться всілякі різнорозмірні куточки з металу, LK кріплення, які тримають встановлені за допомогою запила крокви.
При цьому останні не пошкоджуються цвяхами або кріпильними саморізами.

Кріплення LK виконуються в різних розмірах, і під будь-яку товщину дошки або бруска без зусиль можна підібрати оптимальний. Незалежно від розмірів таких кріплень для їх виготовлення завжди використовується метал однієї товщини - 2 мм. Розібратися в них нескладно - різні розміри кріплення позначаються по-різному.

Треба зауважити, що такі кріплення зручні не тільки для фіксації мауерлата і крокв. Також вони підходять для фіксації мауерлата з балками перекриття. Основна перевага такого кріплення - максимальна надійність і жорсткість з'єднання частин з дерева.

Фіксація на мауерлат крокв із запилом за допомогою куточків повинна здійснюватися з двох сторін. Тільки так можна гарантувати необхідну жорсткість.

Випускаються також куточки, які служать для фіксації крокв без запилів. Вони мають велику висоту полиць, для їх кріплення потрібно більше саморізів. Виготовляються вони з металу в 2; 2,5 або навіть 3 мм завтовшки.

Ще один цікавий варіант кріплення крокв. Вони встановлюються між двома дошками, спиляними під заданим кутом, а внизу додатково фіксуються LK-кріпленнями або металевими куточками. Така фіксація забезпечує відмінну жорсткість і високу надійність. Даний спосіб хороший, коли потрібно закріпити крокви під певним кутом, злегка піднявши його над площиною мауерлата, при цьому зафіксувавши його на зовнішню вертикальну сторону.

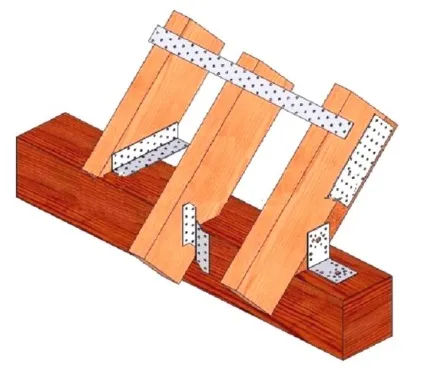

Ще один спосіб використовується, коли мауерлат зроблений з не дуже великого бруса. Такий брусок можна посилити за допомогою дерев'яних підкладок різної товщини. Відрізки дощок приєднуються цвяхами або саморізами до мауерлату в тих місцях, де постануть кроквяні ноги.

Тоді в кроквах проробляються спеціальні вирізи необхідної глибини і форми. Можна надійно прикріпити кроквяні ноги до стіни за допомогою міцного дроту зі сталі, яка надійно кріпиться на сталевий милицю, надійно вбитий.

Крокви можна скобами прикріпити до мауерлату. Цей метод використовується досить давно, і вважається досить поширеним. Якщо все зробити правильно, така кроквяна система буде служити багато років. Скоби бувають різної величини, також вони можуть убиватися в різних місцях.

Перфоровану стрічку TM можна вважати допоміжним кріпильних елементом. Її застосовують, якщо потрібна додаткова фіксація кріплення вузла, для його посилення. В окремих випадках вона виявляється незамінною.

Особливості різних стропильних систем

Вид кроквяної системи вибирають виходячи з того, як розташовані несучі стіни будівлі. Кожна така система передбачає власні додаткові елементи, що стягують або підпірні.

похилі крокви

Якими відмінностями володіє система з так званими похилими кроквами? Крім основних несучих стін, вона володіє ще однією (або навіть не однієї) опорною точкою. Завдяки цьому, велика частина навантаження зі стін знімається.

В якості додаткових підпірних кріплень використовують бічні «бабки» і стійки, які закріплюються на балки перекриття і підпирають коник. Самі балки при цьому також є для конструкції затяжками, полегшуючи несучих стін вага навантаження кроквяної системи.

До мауерлату такі крокви кріпляться зазвичай сполуками легкими, здатними при деформації стін або усадки зрушуватися, оберігаючи від пошкодження конструкцію даху.
Особливо важливо це для тільки зведених будівель, так як будь-який новий будинок під впливом температурних коливань і переміщень грунту неодмінно дає усадку.

висячі крокви

Які крокви отримали назву висячі?
Ті, що крім двох бічних стін, не мають інших опор. Іншими словами, над внутрішнім простором самої будови вони як би нависають.

Зрозуміло, що в подібному випадку основне навантаження від всієї покрівельної конструкції припадає саме на мауерлат.

Висячі крокви кріплять до мауерлату виключно за допомогою жорстких з'єднань, повністю обмежують можливість руху: адже каркасна конструкція має всього-на-всього парою точок опори. За своєю будовою система висячих крокв вважається распорной - саме тому на стіни припадає таке значне тиск.

Щоб зняти зі стін якусь частину навантаження, використовуються спеціальні додаткові елементи (затяжки-ригелі, підкоси і «бабки»). Вони підтягують всю систему до коньковому бруска, розподіляючи навантаження на стіни рівномірно. Паралельно балок перекриття встановлюють ригелі, за допомогою яких крокви стягуються між собою.

Такі додаткові пристосування забезпечують конструкції більшу надійність.

Кілька важливих правил при закріпленні крокв до мауерлату

Щоб з'єднання таких важливих елементів були досить надійними, важливо дотримуватися розроблені спеціально для цього правила:

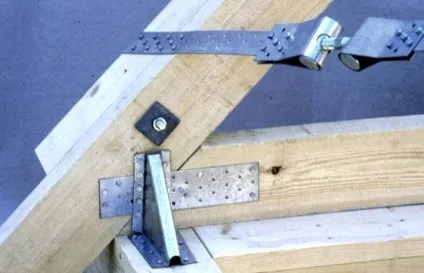

• У тому випадку, коли в якості кріплень застосовуються кріпильні металеві вироби, їх необхідно надзвичайно надійно і жорстко фіксувати до дерев'яних елементів якісними саморізами.
• Якщо передбачається розміщувати крокви в запили, зроблені на мауерлат, необхідно ретельно вивіряти всі розміри. Тільки тоді крокви жорстко і щільно встане в підготовлений запив, глибина якого не менше третини товщини маеурлата. Дане правило використовується тільки в тих випадках, коли для виготовлення мауерлата використовувався товстий брус не менше 150 на 150 мм в перетині.
• Часто запили під потрібним кутом роблять безпосередньо в крокви, а вузол додатково фіксують куточками: це дозволяє не послаблювати мауерлат. Якщо робота ведеться так само, то запив розміром не повинен становити більше чверті крокви. Це жорсткий спосіб кріплення, і він може бути використаний для висячих крокв.

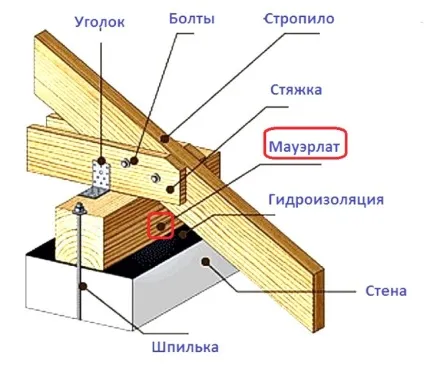

• Якщо для з'єднання укосів (і інших елементів з дерева) і крокв застосовують болти, обов'язково потрібно шайба для болта, або спеціальна пластина з металу. Це необхідно для запобігання затоплення гайки в дерево, від чого може ослабнути вся конструкція.
• Використання для з'єднання крокв і мауерлата одних тільки цвяхів або саморезов є вкрай ненадійним: потрібно неодмінно використовувати елементи кріплення з металу різних конфігурацій, наприклад, сталеві куточки.
• При установці на дерев'яні стіни крокв, не важливо, який системи: похилій або висячої, бажано до мауерлату кріпити їх ковзаючим з'єднанням, особливо якщо покрівельні матеріали мають досить велику масу.

Кріплення крокв без мауерлата

Якщо мауерлат не використовується, а крокви кріпляться прямо до балок перекриття, відбувається точковий розподіл навантаження від ваги всього даху.

Для цього використовують подовжені балки, які на 40 см повинні виступати за лінію стін. Поперек балок натягується струна - так дотримується рівний кут при кріпленні. Ця струна служитиме орієнтиром, коли під підошви крокв почнуть випилювати пази. Як відбувається кріплення балки і крокв? Відомо три популярних способу:

• упор в торець балки;
• зуб завзятий;
• зуб шипований.

Число необхідних зубів (два або один) залежить від величини кута нахилу кроквяної підошви. Кроквяні кінці вставляють в пази, додатково фіксуючи крокви на балках сталевими ріжками або болтовим з'єднанням. Одинарного зуба цілком достатньо, якщо кріплення з балкою відбувається за допомогою врубки.
