Як я робив з хордіальной медогонки радіальну, блог сергея самойлова

Ще взимку я думав переробити свою стареньку хордіальную медогонку в радіальну, та була одна заковика - дві сім'ї утримувалися на дадановских рамках. Весна все розставила на свої місця: сім'я в дадане загинула, а сім'я в лежаку втратила матку. Допомагати сиротам я не став, вони зійшли нанівець.

Дадановские рамки з пасіки пішли. А напіврамки на 145 мм і Рутовські рамки на 230 мм дуже навіть поміщаються в моїй четирехрамочні хордіальной медогонці радіально. Ну, це як промені сонця на дитячих малюнках - від центру до стінки медогонки.

Поки на минулому тижні йшли дощі, був вільний час, ось я і зайнявся переробкою. Касети вийняв і відніс в дальній кут сараю, в надії, що вони мені більше не знадобляться. Мити їх - одна морока, руку всередину не просунеш, тикаєш пензликом, поки дротом або краєм касети не порвеш палець.

Зробив виміри і підрахунки - буде міститися 20 рамок на 145 мм або 10 рамок на 230 мм.

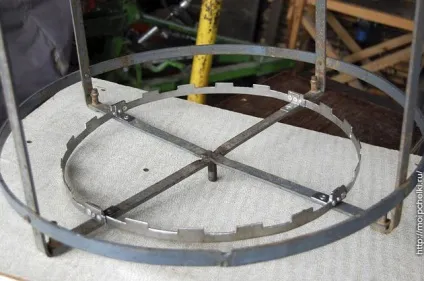

З листа нержавійки товщиною 2 мм нарізав смуг шириною 20 мм. З чотирьох шматків таких смужок зібрав обруч і приклепав його до нижньої хрестовини барабана медогонки.

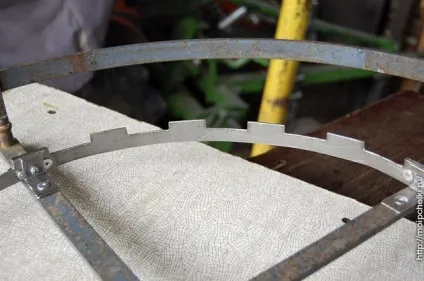

В обручі попередньо вирубав зубилом поглиблення під боковушки рамок шириною 37 мм.

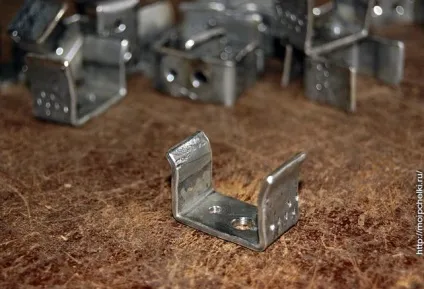

З того ж листа нержавійки нарізав шматочків шириною 15 мм. Плюс лещата з молотком - вийшли такі власники плічок рамок:

Прикріпив їх до верхнього обруча барабана. Кріпив в двох точках, щоб потім не оберталися - на заклепку і саморіз.

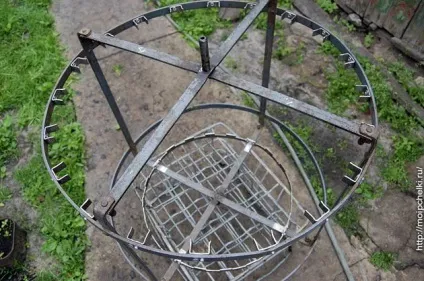

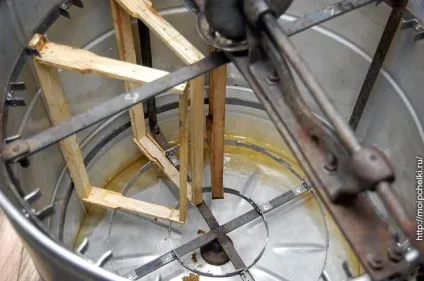

Після цих доробок барабан моєї радіальної медогонки став виглядати ось так:

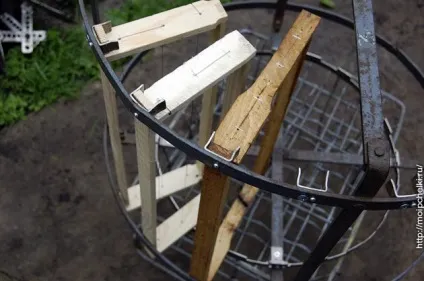

Поставили рамки. Начебто непогано стоять.

Я вирішив, що цього достатньо. Розпогодилося, і ми з татом провели випробування, відкачавши мед з декількох вуликів. Виявилося, двох точок кріплення мало. Напіврамки варті добре, тримаються надійно, а ось рамки на 230. особливо, якщо на стільниках є несиметричні нарости, починає скручувати пропелером. Деякі випадали.

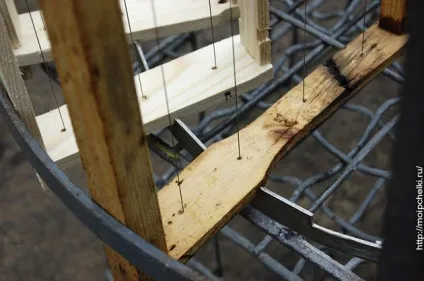

Розібрав знову. Склепав і закріпив ще один обруч, що підтримує самий край рамок на 230 мм. У ньому поглиблення робив шириною 25 мм.

Випробували ще раз. Краса! Рамки стоять надійно, щоб витягти, навіть доводиться докласти деяке зусилля.

А справжнє випробування було, коли ми качали мед на виїзному точці. Відкачали на радіальної медогонки 300 кг меду. Що сказати? Продуктивність вище. 10 рамок - це не 4. І перевертати їх не потрібно. Напрямок обертання теж міняти не потрібно.

Я думав, що доведеться швидше мотилять ручку медогонки, зображуючи електродвигун. Чи не довелося. При температурі 33 градуси мед і на низьких оборотах прекрасно вилітає. Починати потрібно зовсім повільно, а потім хвилини через півтори ще трохи додати швидкості. Загальний час обертання на одну завантаження не засікав, приблизно 3-4 хвилини.

Що стосується деформації рамок. Дріт у мене натягнута в 4 ряди горизонтально. При відкачці в хордіальних касетах молоді стільники рвалися майже поголовно. Тепер не рвуться. Але ... Якщо стартанути занадто різко і крутити занадто швидко, то сот стискається, як хутра гармошки. В основному, у верхнього бруска.

Мед своєю масою тисне від центру медогонки до стінок, прогинаючи дріт і сплющуючи осередки стільника. Так що, ми з татом через недосвідченість десяток новеньких стільників, в цілому, пом'яли. Тому, обертати доводилося повільніше, навіть ніж на хордіальном прототипі.

Вібрація при повному завантаженні менше, ніж на хорді, тому як розподіл вантажу більш рівномірний. Розкручуючи барабан, силу додаєш лише на початку, потім велика маса по інерції його захоплює, варто тільки підтримувати швидкість, а не налягати на ручку.

Ось такі враження від нашої самопеределанной радіальної медогонки. Звичайно, якби барабан був на підшипниках, та й точність його виготовлення була вище ... Але, як казав один наш співвітчизник, маємо те, що маємо.

І фацелія у нас зацвіла, ось.
