Як додати типи ліній в autocad

(Наприклад: C: \ Program Files \ Autodesk \ AutoCAD **** \ Support). Для зручності можна створити окрему папку, наприклад Лінії.

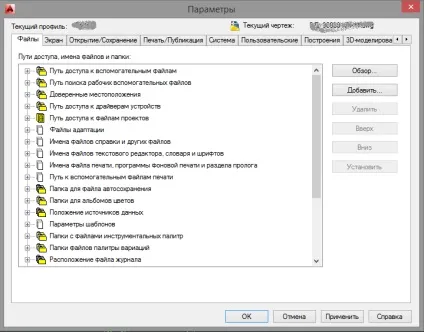

Потім, запускаємо програму AutoCAD і переходимо в меню Налаштування на вкладку Файли.

У вікні Шляхи доступу, імена файлів і папок виділяємо перший рядок з назвою Шлях доступу до допоміжних файлів і натискаємо на кнопку Додати. а потім кнопку Огляд. Вказуємо шлях до створеної нами раніше папці Лінії натискаємо OK.

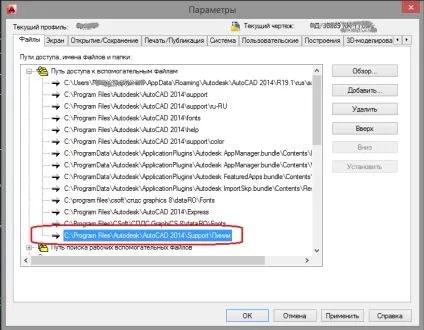

У Вас з'явиться рядок із зазначенням шляху доступу до папки Лінії. Натискаємо на кнопку Застосувати і OK.

Тепер відкриваємо вікно Диспетчер типів ліній. Відкрити дане за допомогою таких дій:

на вкладці Властивості навпаки настройки типів ліній вибрати з розгортає спіскаДругое ...;
Рядок меню - Формат - Типи ліній;
- ввести в командний рядок команду _linetype.
У вікні Диспетчер типів ліній натискаємо на кнопку Завантажити ...

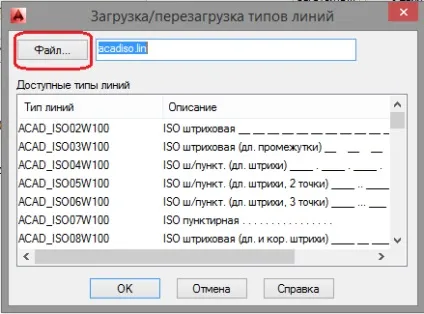

У вікні Завантаження / перевантаження типів ліній натискаємо на кнопку Файл ...

Вказуємо шлях до нашого типу ліній і відкриваємо цей тип в форматі * .LIN.

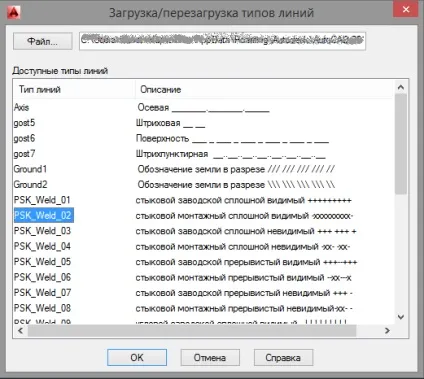

Тепер у вікні Доступні типи ліній вибираємо потрібну Вам лінію і натискаємо OK.
Також закриваємо вікно Диспетчер типів ліній натисканням кнопки OK.

На вкладці Властивості натискаємо на який розгортається список біля типу ліній і вибираємо нашу лінію і
малюємо нашу лінію з заданим типом.
