Як додати нестандартний формат аркуша в Автокад дізнайся, навчися, використовуй!
Якщо при друку або збереження в PDF вам не вистачає досутпних форматів аркушів в Автокаде, то дуже легко можна додати свій.
1. Спочатку потрібно дізнатися точні розміри формату креслення, якщо вони невідомі заздалегідь. Викличте вікно властивостей через "Ctrl + 1". або правою кнопкою миші на лінії або іншому об'єкті - і в контекстному меню "Властивості" або "Бистриесвойства", цього буде достатньо для отримання інформації про розмір форматки креслення.
Довжина лінії креслення в Автокад

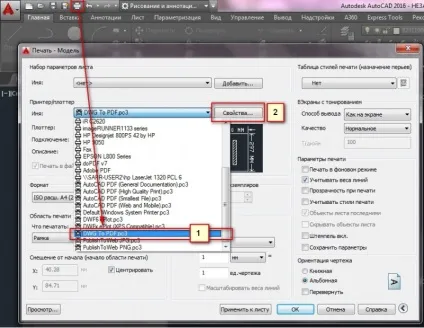

2. Коли відомий формат аркуша, потрібно його додати в список. Для цього вибираємо принтер, який будемо використовувати для друку. Для прикладу (та й для використання на практиці), возмем принтер "DWG to PDF", який використовується для створення креслень PDF з Автокада. До речі, ось тут опис, як робити PDF >>.
Вибір принтера в Автокаде

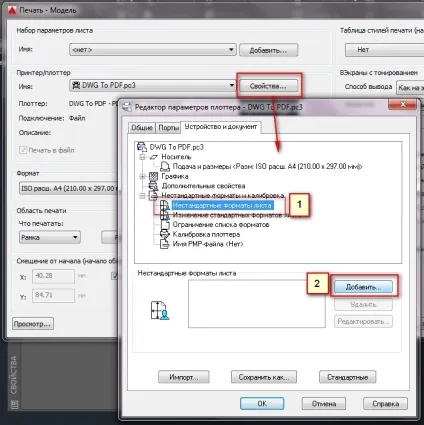

3. Відкриваємо "Властивості" принтера - тиснемо на рядок "Нестандартні формати листа" - потім "Додати".
4. Починаємо створення нового формату листа: кнопка "Почати заново":

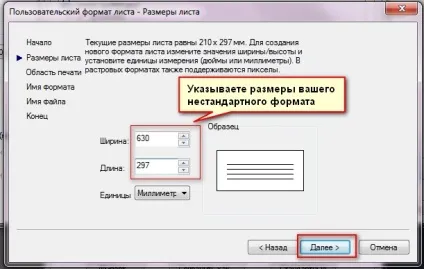

5. Вказуємо точні розміру формату креслення, які ми з'ясували на початку:

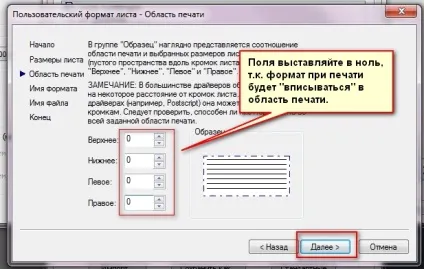

6. Ставимо поля рівним нулю, щоб креслення рівно вписався у формат при друку.
7. Даємо назву формату, щоб було зрозуміло і легко його потім вибрати в загальному списку:

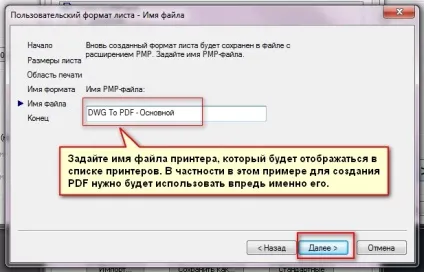

8. Задаємо ім'я PMP-файлу, в якому зберігаються настройки друку для принтерів Автокада. Можна залишити як є:
9. Чи готовий формат аркуша:

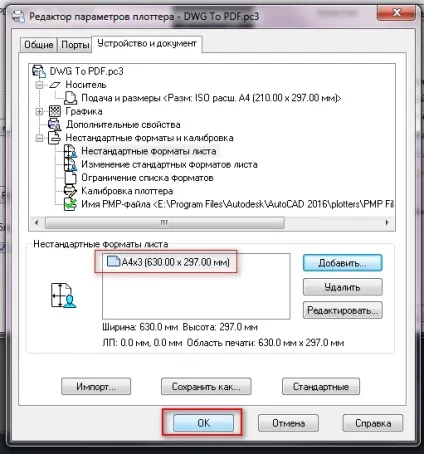

10. Ось він з'явився в загальному списку форматів:

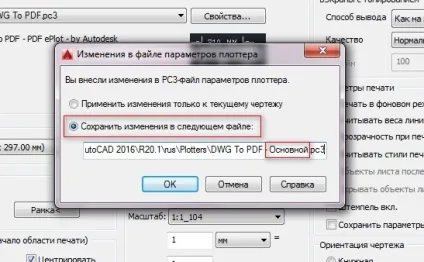

11. Після натискання на ОК потрібно вказати ім'я файлу PC3, допишіть туди, наприклад, "Основний" - і впред при друку вибирайте саме його, тоді будуть доступні створені діапазон розмірів листів. В даному випадку файли PC3 відповідають пристроїв друку в Автокаде.

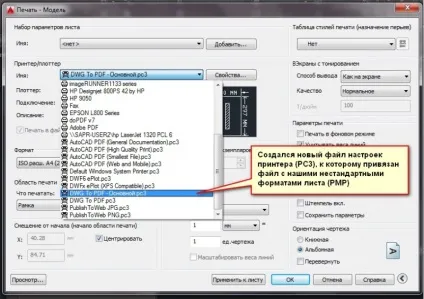

12. Ось перевіряємо, в списку з'явилося нашого пристрій друку, його потім і використовуйте.
Створено новий принтер (PC3) в Автокаде

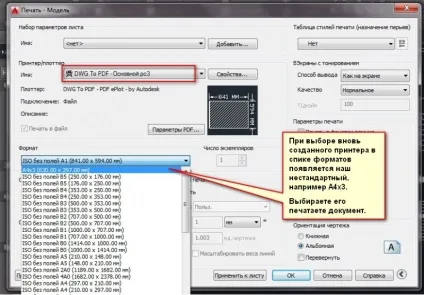

13. При виборі даного принтера в списку всіх форматів ви побачите свій доданий, який можна вибрати.
Формат листа в списку при друку в Автокаде
