Ізометрична проекція з вирізом передньої чверті, сапр-журнал
У цьому уроці я вам покажу, як помістити на креслення изометрическую проекцію моделі з вирізом передньої чверті. Як це робиться я покажу на прикладі виконання завдання, взятого з навчального посібника С.К. Боголюбова «Індивідуальні завдання по курсу креслення». Завдання звучить так: за двома даними проекціями побудувати третю проекцію із застосуванням розрізів, зазначених у схемі, изометрическую проекцію навчальної моделі з вирізом передньої чверті.
Приступимо до створення моделі. Створіть нову деталь, виконавши команду Файл - Створити.

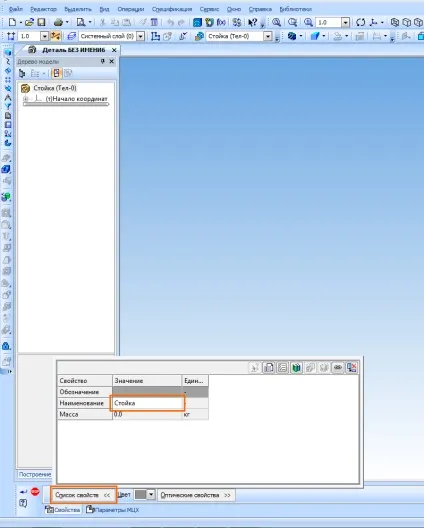

Дайте їй найменування. Для цього виконайте команду Файл - Властивості моделі. На вкладці Список властивостей в графі Найменування введіть Стойка.
Встановіть орієнтацію Ізометрія XYZ.
Для створення першого ескізу виберіть площину ZXі натисніть Ескіз на панелі інструментів Поточний стан. Створіть ескіз, як показано на малюнку нижче. Нанесіть розміри.
Видавіть ескіз в прямому напрямку на 10 мм.
Створіть наступний ескіз на площині XY.
Видавіть його від середньої площини на 50 мм.

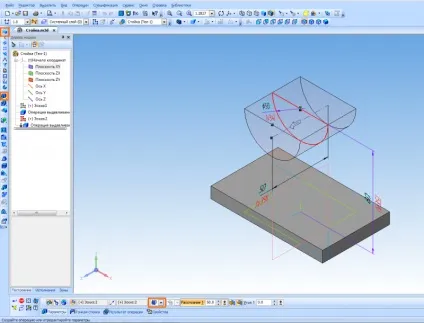

Створіть наступний ескіз на площині XY.
Видавіть його від середньої площини на 35 мм.
Виберіть зазначену поверхню і створіть на ній ескіз.
Виріжте видавлюванням в прямому напрямку через все.
На зазначеній поверхні створіть ескіз отвори.
Створіть отвір за допомогою команди Вирізати видавлюванням.
Створіть ескіз для останнього елемента на площині XY.
Виконайте команду Вирізати видавлюванням за двома напрямками. Через все в кожному напрямку.

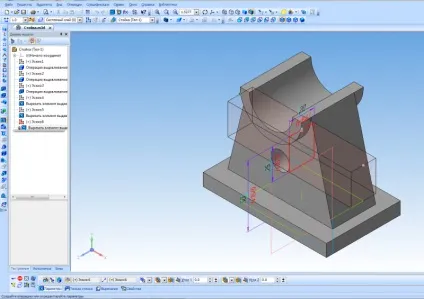

І так деталь готова. Але поки все ще немає можливості показати її в ізометрії з вирізом однієї чверті. Для цього створимо нове виконання деталі. Що таке виконання і для чого їх застосовують я розповідав в одному з минулих уроків Створення деталі з виконаннями. До появи в Компас-3D виконань для показу на кресленні ізометрії з вирізом доводилося створювати копію моделі, в копії робити виріз і вже з неї створювати вигляд, що не зовсім зручно. Зараз можна обійтися без цього. І так, відкрийте Менеджер документа і створіть залежне виконання. Призначте його поточним і натисніть ОК.
На площині ZX створіть ескіз.
Виконайте Перетин за ескізом в зворотному напрямку.
Виконання готове. Поточне виконання можна змінити у вікні на панелі Поточний стан.
Створіть нове креслення. У Менеджері документа встановіть формат А3, горизонтальну орієнтацію. Натисніть кнопку Стандартні види на панелі інструментів Види. У вікні відкриття виберіть збережену модель. Зверніть увагу, що вікно Виконання повинно бути порожнім, це означає що види будуть створюватися з базового виконання. Орієнтацію головного виду встановіть Спереду.
Вкажіть точку прив'язки виду. Після цього необхідно створити вид з виконання. На панелі Види натисніть кнопку Довільний вид. У вікні Виконання виберіть виконання -01, як орієнтації головного виду виберіть Ізометрія XYZ
Залишиться тільки нанести штрихування, розміри і створити необхідні розрізи, відповідно до схеми в завданні.
