Продовжуємо розбирання Apple-продукції. Сьогодні розбираємо і робимо профілактику моноблоку Apple iMac A1224.

Продовжуємо серію мінлива по розбиранню девайсів від Apple. Зовсім недавно я показував як розбирати MacBook Air. а сьогодні покажу основні етапи профілактики 24-х дюймового Apple iMac A1224.
Почну, мабуть :)

Перше - дістаємо оперативну пам'ять. Це знизу і там нічого складного - один болтик (я забув цю фотографію зробити).

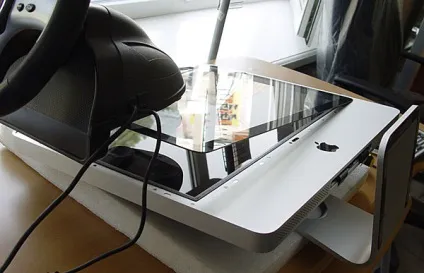

Верхнє захисне скло останніх iMac-ів кріпиться до корпусу на магнітах. У А1224 таких магнітів 16 штук по периметру скла. В офіційних сервісах використовують спеціальні вакуумні присоски для зняття, котрих, як ви вже зрозуміли у мене не було. Довелося трішки імпровізувати :)

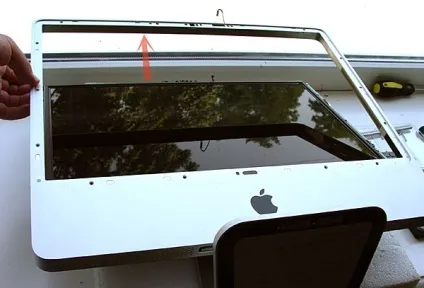

Для зняття передньої алюмінієвої "морди" Apple iMac, потрібно відкрутити 12 болтів. Червоні лінние, жовті коротше.

Після того, як всі болтики відкручені необхідно не звбить відчепити кабель мікрофона, щоб не порвати:

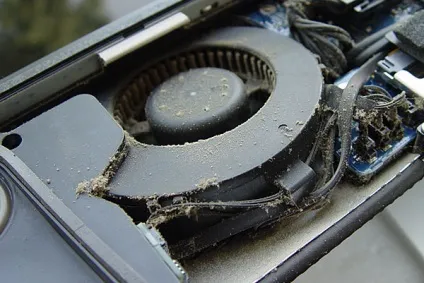

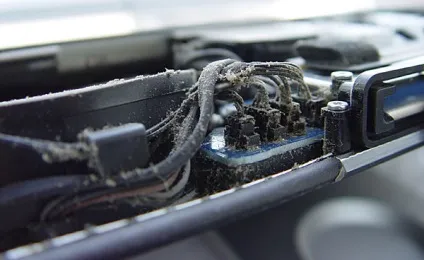

Після підняття кришки бачимо, що профілактика комп'ютера була вже сильно необхідна:

Бррррр!
Але, щоб все це виправити, нами потрібно до всього цього добратися. З цього - розбираємо далі.

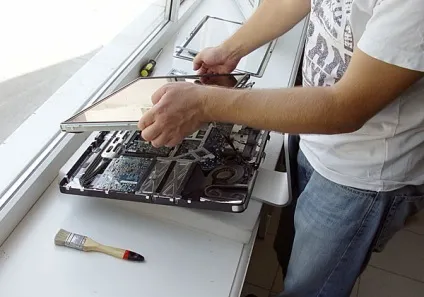

Для зняття матриці потрібно спершу откуріл болти з боків:

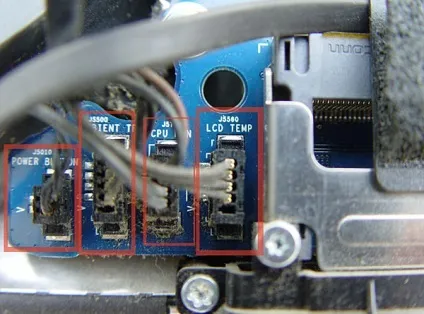

Потім відчепити шлейф "LCD TEMP" (насправді можна все відразу відчепити):

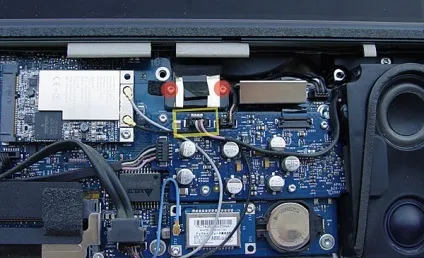

Викрутити 2 болтика, які кріплять основний інформаційний шлейф матриці (червоні). На цьому ж малюнку жовтим позначений шлейф від правої колонки - це на майбутнє :)

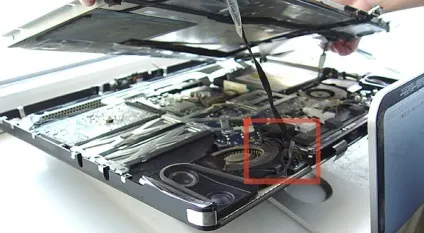

Піднімаємо і заглядаємо під низ матриці.
Маленький ліричний відступ - коли я працюю без інструкції з розбирання, то відчуваю себе майже сапером - потрібно бути дуже акуратним і бажано не відволікатися, щоб нічого не відірвати і не пошкодити. А ще, тут працює правило саперів - не метушитися і будь уважніше.

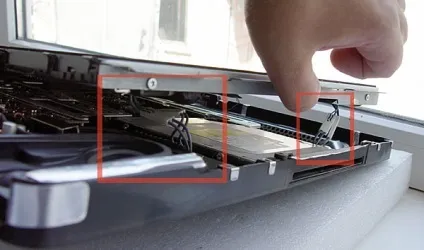

Знизу ще 3 кабелю, які потрібно отсоеденіть. Один зліва:

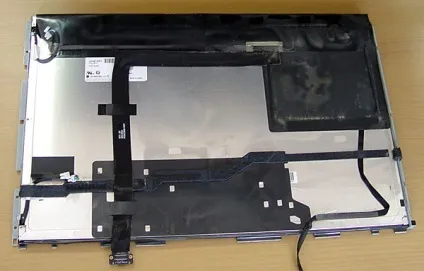

Після цього матрицю Apple iMac можна повністю демонтувати.

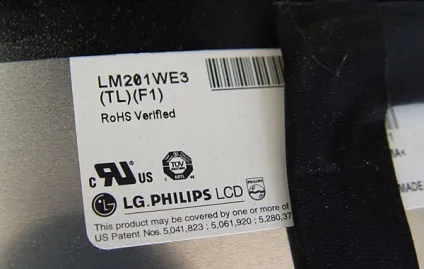

Кому цікаво - Еран зробив LG-Philips:

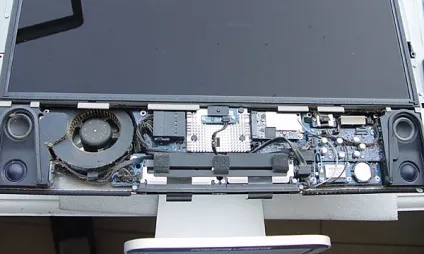

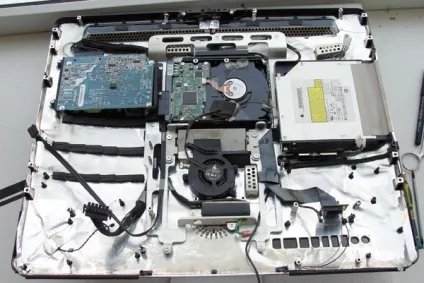

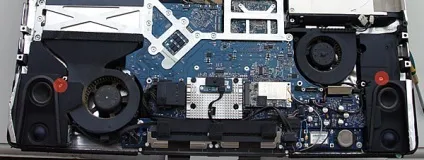

Тепер нам потрібно підібратися і зняти кулера, які ми бачимо праворуч і

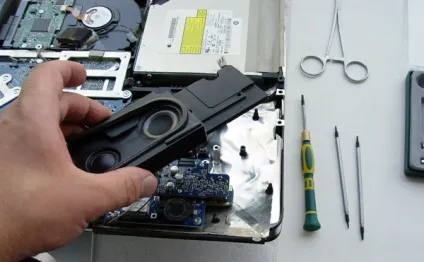

зліва. Для того, щоб до них дістатися, потрібно спершу відкрутити і демонтувати колонки:

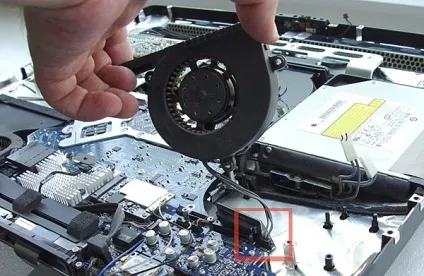

Після того, як динаміки зняті, кулера легко знімаються з напрямних і витягуються. Залишилося тільки їх живлення від плати відчепити:

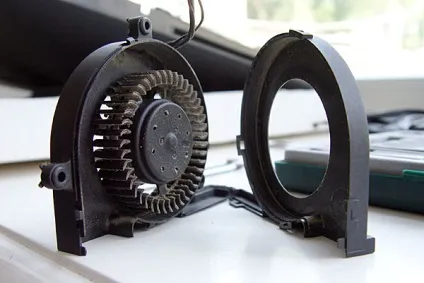

Корпуси кольорів у Apple iMac розбірні - на засувках.

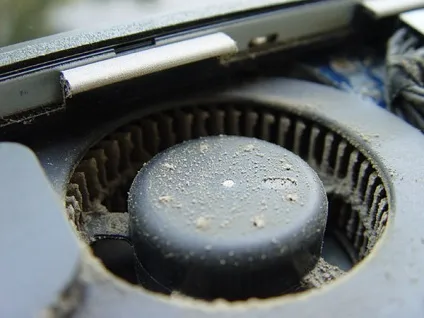

Самі вентилятори на підшипнику, який можна змастити:

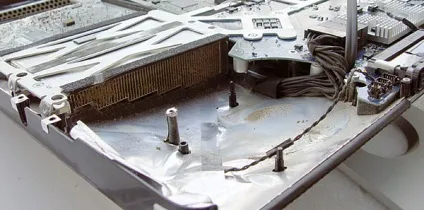

За кольором зліва - радіатор системи охолодження.

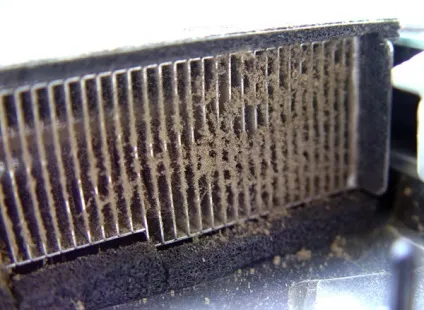

"Трохи" забитий пилом.

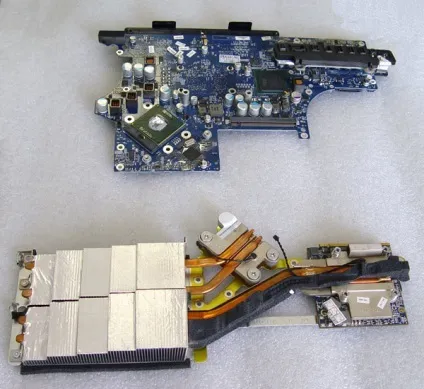

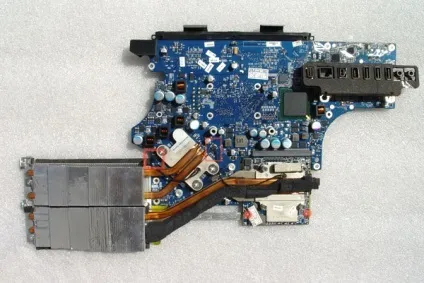

Для того, щоб почистити цей радіатор, нам прийдеться зняти материнську плату.

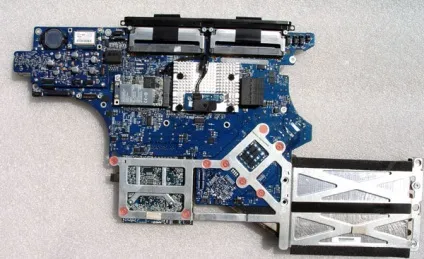

До материнської плати система охолодження кріпиться ось такий пластиною:

Можна, в принципі, далі вже й не розбирати - просто продути радіатор і зібрати все назад, але я ж не міг відмовити собі в задоволенні :)

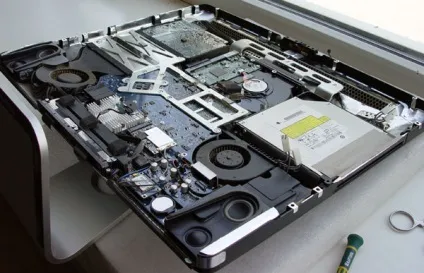

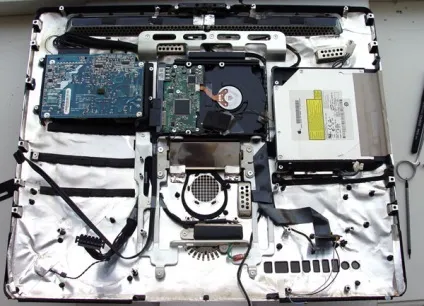

Після зняття в корпусі залишиться тільки блок живлення, жорсткий диск і ноутбучний слотовий привід:

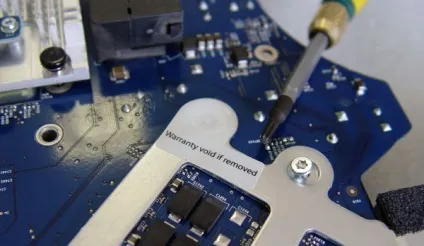

Набираємося духу і позбавляємося гарантії :)

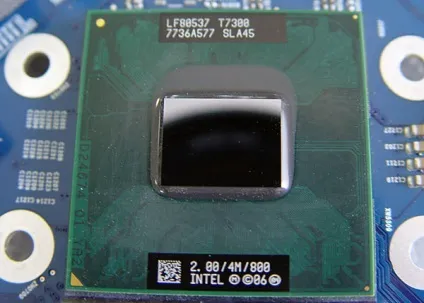

Процесор в Apple iMac цілком звичаєво-ноутбучний:

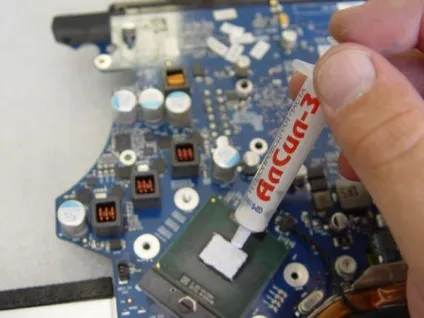

Привносимо в абсолютно американський iMac частинку російської термопасти. (Чорт! Чому у нас виробник Алсіла ще не спонсор.))))

Мене періодично запитують коли я щось розбираю - "Як ти не плутаєшся в болтиках? Як запам'ятовуєш який звідки, їх же дофіга".
Все просто - є у мене чарівна кришечка коробки з викрутками, в яку я складаю болтики. Причому я поділяю їх на "зони" битками викруток, які не використовують.
Наприклад, поки я розбирав цей Apple iMac A1224 у мене утворилося 5 таких зон (які по-суті відповідають етапам складання комп'ютера) - (зліва на право) болтики від верхньої кришки, болтики від матриці і всього, що з нею пов'язано (кріплення шлейфу) , колонки, одна частина кріплення материнської плати iMac-а і друга її частина. Принцип простий і працює він завжди - зайвих болтів у мене не залишається запасні тільки іноді :))

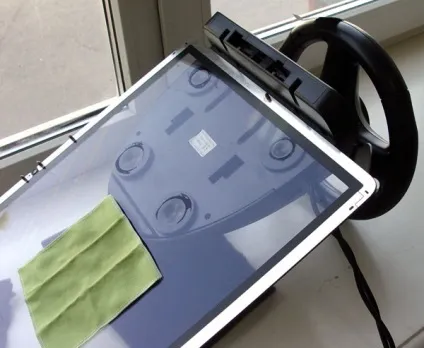

Тепер самий, як на мене, важкий етап всього цього процесу - потрібно чисто-начисто відмити і відтерти так, щоб не залишилося розлучень матрицю нашого iMac і внутрішню частину скла. Якщо це не зробити відразу, то після того, як ми поставимо захисне скло, обидві поверхні залишаться всередині і нам доведеться дивитися на все крізь пил і відбитки пальців :)
