Інтерфейс scsi - загальні відомості

У першій контрольній роботі в питанні 6Ви просите розглянути шінуSCSI. Я вирішив, що краще за все буде розглянути в одному питанні і шину, і інтерфейсSCSI. Оскільки в питанні про інтерфейсеSCSIя розгляну застосування цього інтерфейсу кSCSI-пристроїв.

Scsi-контролер

Зв'язок між SCSI-пристроєм і шиною введення / виведення (таких, як ISA, PCI, VLB) здійснюється через зовнішню шину за допомогою Host-адаптера. Пристрої, підключені до SCSI-шині, взаємодіють один з одним не безпосередньо, а через вбудовані SCSI-контролери.

Швидкість обміну даними через інтерфейс SCSIогранічен продуктивністю шини введення / виводу. Таким чином, дані можуть передаватися, наприклад, по 16-розрядної шінеSCSIсо ско-ростью до 20 Мб / с.

У стандарті SCSI-11 затверджена система командCCS (CommonCommandSet), що складається з 18 базових команд. Крім того, були визначені додат-вальні команди для організації доступу до різних накопичувачів CD-ROM, стримеру і іншим периферійних пристроїв. Як реко-мендательних були визначені параметри швидкодіючих варіантів інтерфейсаFastSCSI-11 і його 16-розрядної версііWideSCSI-11. Нововве-ням став метод упорядкування команд (Queuing). Відповідно до цього методу периферійний пристрій може прийняти відразу кілька команд і виконан-няти їх у тому порядку, який вважатиме найбільш ефективним. Дана мож-ливість надзвичайно важлива при роботі в багатозадачному операційному середовищі, коли на шінуSCSIможет бути видано одночасно кілька за-просо. У рекомендаційну частину стандарта- увійшло опис швидких син-Хроні режимів обміну даними.

Для підключення до шини SCSIіспользуются спеціальні кабелі. Стандарт-ний 50-жильний 8-розрядний кабель називається кабелем типу. У стан-дартеSCSI-11 передбачений спеціальний 68-жильний кабель типу, пред-призначений для використання спільно з кабелем типу А для роз-ренію шини. Кабель типу В не отримав широкого поширення і був витіснений 68-жильним кабелем тіпаР, який забезпечує повний набір функцій 16- і 32-розрядної шини.

Стандарт Ultra2SCSILVD (LowVoltageDifferentialParallelSCSIInterface - Низьковольтний диференційний паралельний SCSI-інтерфейс) являє-ся разновідностьюUltra2-SCSI.

На відміну від інших стандартів SCSIк контролера Ultra2SCSILVDможно підключити до 15 пристроїв.

Стандарт SCSI-111 передбачає реалізацію послідовного каналу передачі даних (SerialSCSI), що забезпечує швидкість 100 Мб / с. При цьому SCSI-пристрої з'єднуються тонким 6-жильним кабелем. У стандартеSCSI-111 регламентується так званий режімFast-20 іліUltra-SCSI, при якому швидкість обміну даними за стандартною 8-розрядної шінеSCSIсоставляет 20 Мб / с, а по 16-розрядної - 40 Мб / с (табл. 1). У першому випадку використовується кабель типу А, а в другому - типу Р. ВсеSCSIустрой-ства сумісні з будь-яким стандартомSCSI.

Таблиця 1. максимальна швидкість передачі даних для інтерфейсаSCSIі максимально допустима довжина кабелю

SCSIі інші інтерфейси

Досяжні швидкості передачі даних для інтерфейсу SCSIі інших ра-неї розглянутих інтерфейсів наведені на рис. 1.

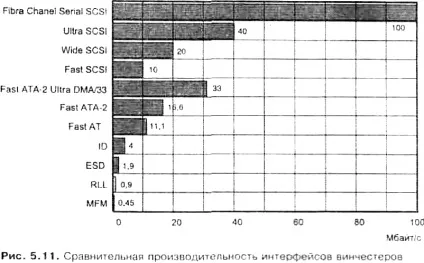

Мал. 1. Порівняльна продуктивність вінчестерів

Інтерфейс SCSIімеет переваги перед інтерфейсомEIDEтолько при застосуванні в багатозадачному середовищі, коли кілька програм одночасним-аме звертаються до вінчестерам.

Крім того, диски SCSI-вінчестерів обертаються з високою швидкістю (7200 об / хв) і мають менший час доступу 7-8 мс.

Однак вартість вінчестерів SCSIсущественно вище, ніж вартість EIDE. Вартість таких дисків в 1,5-2 рази перевищує номінальну вартість дісковIDEтакой ж ємності.

Проте якщо ви встановите в комп'ютер Host-адаптер, то зможете підключити до нього не тільки SCSI-вінчестер, SCSI-CD-ROM, сканер, але і інші SCSI-пристрої.

Максимальна місткість SCSI-дисків досягає 23 Гб, в той-час як ємність IDE-дисків не перевищує 8,4 Гб.

Реальним суперником SCSIможет стати послідовна шінаIEEE1394 (HighPerformanceSerialBus), частіше називаемаяFireWire. До цієї шині можна підключити до 63 пристроїв і вона забезпечує швидкість обміну даними до 400 Кбіт / с (50 Мб / с), т. Е. Більш високу, чемUltraSCSI, причому і ця швидкість не гранична з технологічної точки зору. ПотенціальноFireWireможет також стати суперником внутрішньої шіниPCI.
