Марку цегли по міцності встановлюють по значеннях меж міцності при стисненні і вигині, каменя - за значенням межі міцності при стисненні. Межі міцності виробів при стисненні і вигині повинні бути не менше значень, зазначених в таблиці 3.

Марка по міцності виробів повинна бути не нижче: саману і каменя (крім великоформатного каменю) - М100, великоформатного каменю - М35, повнотілої цегли для несучих стін - М125, для самонесучих стін - М100.

Марка по міцності цегли, призначеного для зведення димарів, повинна бути не нижче М200.

Межа міцності при вигині визначають випробуванням на гідравлічному пресі цілого цегли, покладеного плазом на дві опори, розташовані на відстані 200 мм одна від одної (рис. 4).

До опор на цеглі по довжині укладають з цементного тесту три смужки шириною 20-30 мм: дві смужки - в місцях обпирання на нижні опори, одну - під опору, передає навантаження. Зразки після 3-4 діб затвердіння випробовують.

Міцність при згині МПа, кгс / см² визначають за формулою:

де Р - руйнівне навантаження, Н (кгс); l - відстань між опорами, м; b - ширина цегли, м (см); h - висота (товщина) цегли по середині прольоту, м (см).

Межа міцності при стиску цегли визначають на зразках з двох цілих цегл або з двох половинок. Цегла ділять на половинки розпилюванням або розколювання. Допускається визначати межу міцності при стисненні на половинках цегли, отриманих після випробування його на вигин. Цеглини (або половинки) укладають ліжками один на одного. Половинки розміщують поверхнями розділу в протилежні сторони і склеюють цементним тестом з портландцементу марки не вище М400 (пісок розміром не більше 1,25 мм; В / Ц = 0,40 ... 0,42).

Виготовлення зразка для випробувань цегли проводять наступним чином. Цеглини або його половинки повністю занурюють у воду на 1 хв. Потім на горизонтально встановлену пластину укладають аркуш паперу, шар розчину не більше 5 мм і першу цеглину або його половинку і злегка притискають, потім знову шар розчину і другий цегла або його половинку. На верхню поверхню другої половинки цегли наносять таку ж кількість цементного тесту. Надлишки розчину видаляють, а краю паперу загинають на бічні поверхні зразка. У такому положенні зразок витримують протягом 30 хв. Після цього зразок перевертають і вирівнюють іншу опорну поверхню.

Зразки після їх виготовлення витримують 3 діб при температурі (20 ± 5) ° С і відносній вологості повітря 60 ... 80% для твердіння цементного розчину.

Зразки з цегли напівсухого пресування відчувають «насухо», не проводячи вирівнювання їх поверхонь цементним розчином.

Цегла і камені пластичного формування допускається випробовувати на зразках, підготовлених іншими способами: а) опорні поверхні вирівнюються шліфуванням; б) вирівнювання проводиться гіпсовим розчином; в) за допомогою прокладок з технічного повсті, гумовотканинних пластин (транспортерні стрічки), картону та інших матеріалів.

Зразки, виготовлені із застосуванням гіпсового розчину, відчувають не раніше ніж через 2 години після формування.

Межа міцності при стисненні МПа (кгс / см²) визначають за формулою:

де F - руйнівне навантаження, Н (кгс); S - площа, м² (см²).

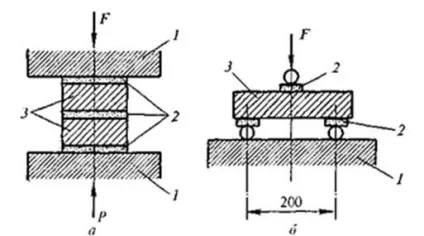

Мал. 3. Схема випробувань цегли на стиск (а) і вигин (б) при визначенні його марки по міцності: 1 - плита преса; 2 - вирівнюючий матеріал; 3 - цегла

Отримані результати порівнюють з даними, наведеними в табл. 3.

Таблиця 3. Межі міцності виробів при стисненні і вигині

1. Що таке керамічні матеріали? Де їх застосовують?

2. Які показники якості мають керамічні цеглу та каміння?

3. Як оцінюють якість цегли?

4. Які розміри має цегла одинарний, модульний, потовщений?

5. Які розміри має пустотілий керамічний камінь?

6. Як і за якою формулою визначають межу міцності при стисненні, при згинанні цегли?
