Інструментальний шафа своїми руками (установка додаткової скриньки на шарнірі)
Сама ідея крутилася в голові досить довго, але так як під боком не було необхідного матеріалу, то доводилося постійно відкладати її реалізацію. А ось після побудови цих поличок і стелажів. залишилося досить багато різноманітних недогризків ДСП. Власне після цього вирішив сколотити невеликий ящик в інструментальний шафа, щоб він висувався при необхідності, тобто був на шарнірі. Спочатку це був звичайний шафу в квартирі, перероблений згодом під інструментальний. Можна було б, його тупо завісити глибокими полками від дальньої стінки, до самих дверей, і більше не паритися. Але у глибоких полиць є один великий мінус, вони з часом захламляются так, що стає важко дістатися до дальнього кута, щоб дістати що-небудь дуже потрібне. А за законом підлості, все потрібне, як правило лежить в дальньому кутку.

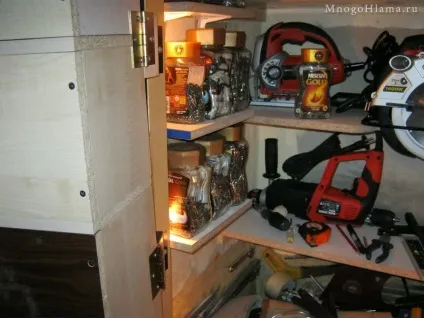

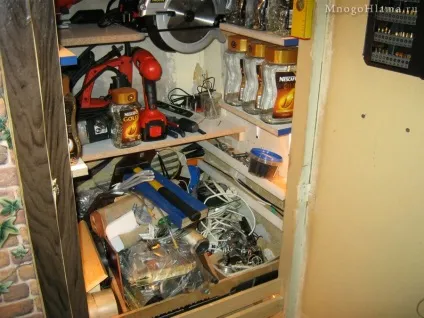

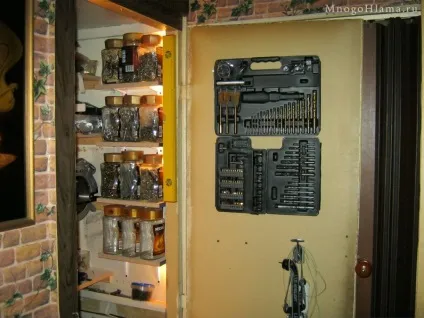

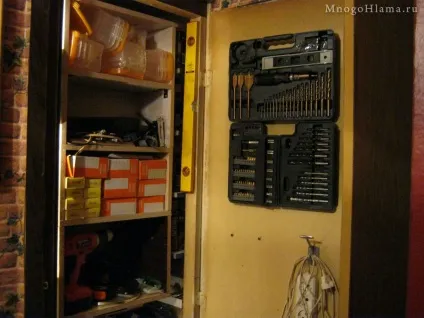

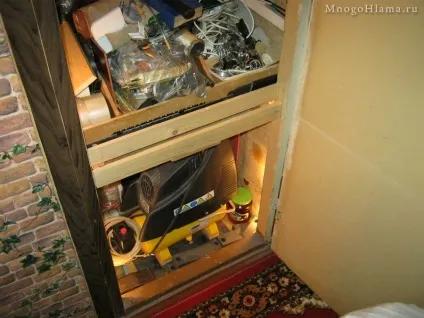

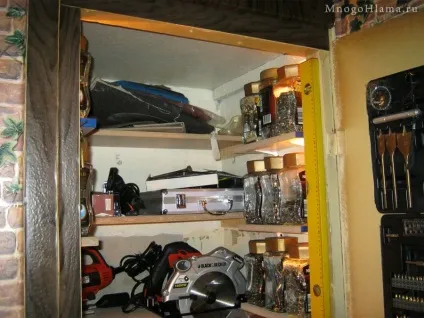

Тому в цій шафі вирішив просто навісити багато маленьких і не дуже глибоких поличок під конкретний інструмент або матеріал. На фотках нижче видно що з цього вийшло. Навішував їх в середній частині шафи, в основному під болти, саморізи і електроінструмент, щоб під ними залишилася велика висувна полиця, а під нею відсік для компресора і малярки. Так само по краях шафи, була вбудована пара ниток підсвічування, яка включається при відкритті дверей.

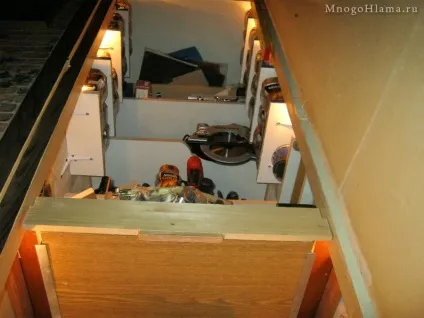

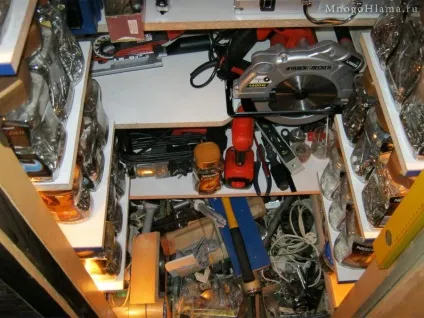

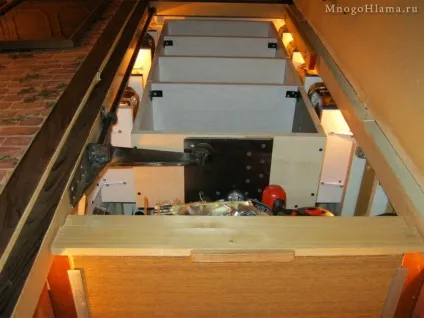

На фото нижче видно що після цього апгрейда, залишилася невживана порожнеча посередині шафи. Ось на це місце, я і вирішив прилаштувати невеликий шухляда, збільшивши тим самим корисну площу для різноманітного інструментального барахла.

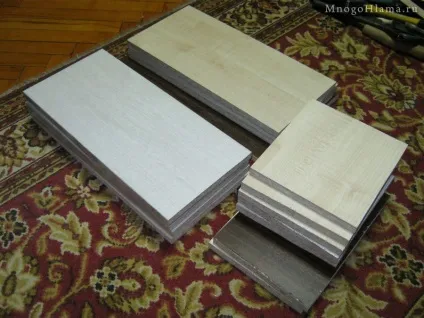

Це власне огризки дсп з яких буду збирати ящик.

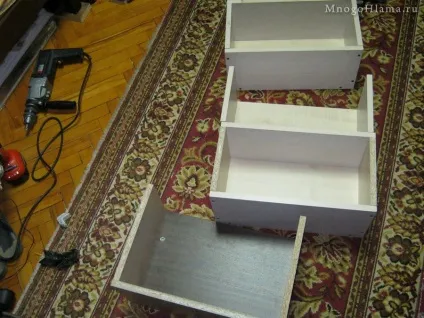

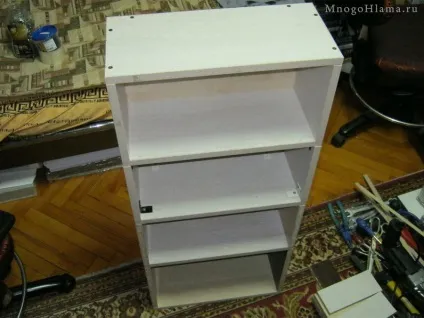

Як то так він виглядає в результаті. Скручений на звичайні саморізи і залізні куточки.

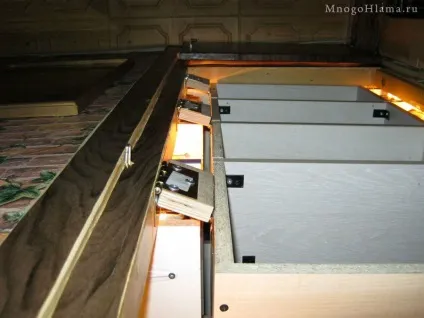

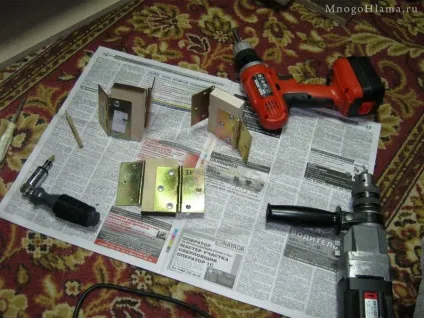

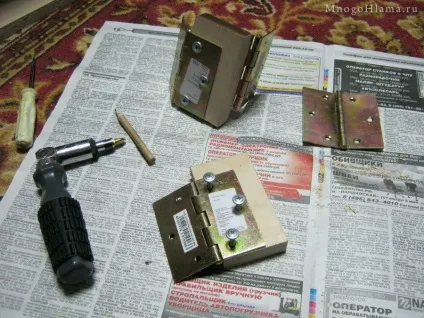

Передбачалося відводити його в сторону, як звичайні двері. Але так як цей ящик буде розташований трохи глибше, щодо дверної коробки шафи, то довелося спорудити ось такі ось петлі, щоб з їх допомогою можна було висувати ящик з шафи.

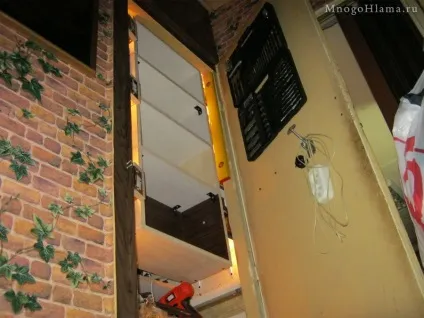

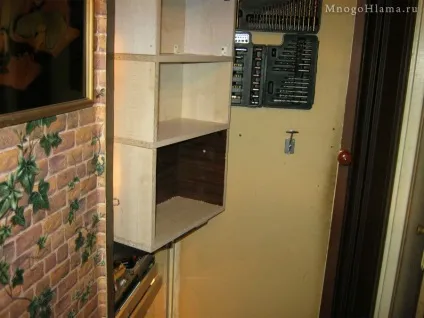

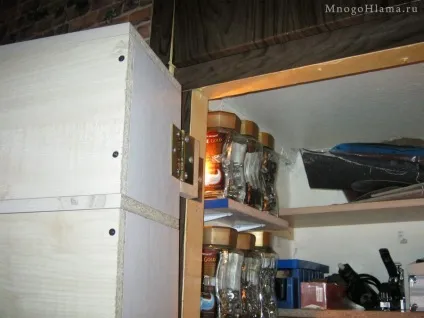

Власне, вже прикручений на своє місце ящик. На перший погляд, все начебто чудово, але варто було відкрити його, як всі ці петлі починали йти на злам. І в підсумку цей ящик висів по діагоналі і це враховуючи те, що в ньому ще не було інструменту.

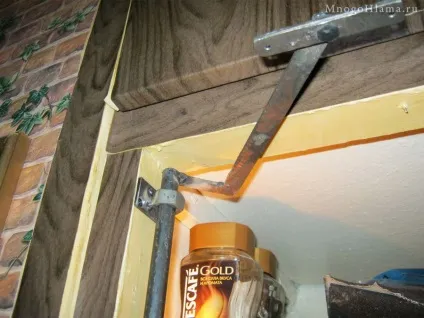

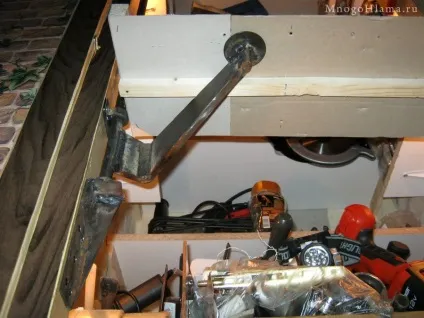

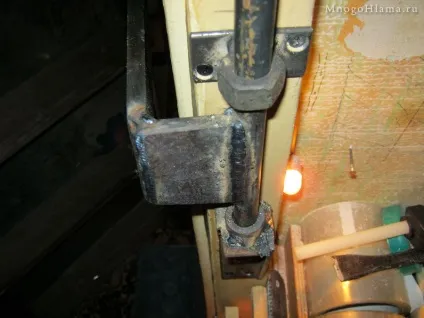

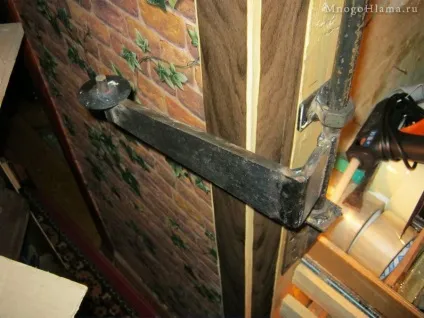

Загалом довелося відмовитися від цих меблевих петельок і попросити друзів, зварити щось по могутніше. В результаті вийшла ось така петля з товстого листового заліза, кругляка, гайок і куточка, на якій тепер можна сміливо повіситися, а вона навіть не прогнеться :-)

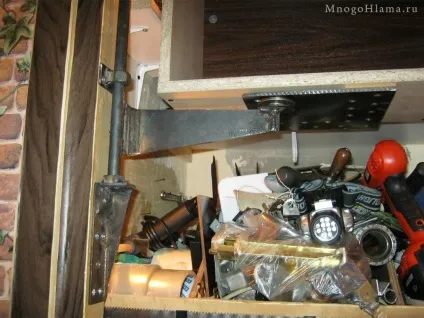

Так як вся маса ящика з інструментами, припадатиме на нижню частину цього шарніра, то у верхній частині шарніра, куточок виконаний з тонкої смуги, бо навантаження там мінімальні.

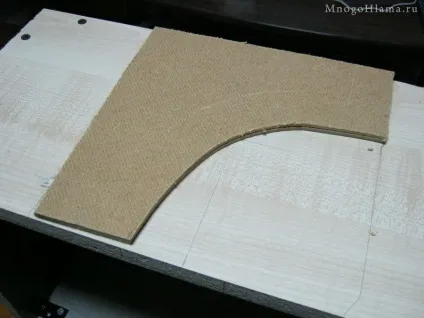

Тут видно картонний шаблон по якому відмірюють розміри шарніра, щоб ящик міг вільно занурюватися в шафу.

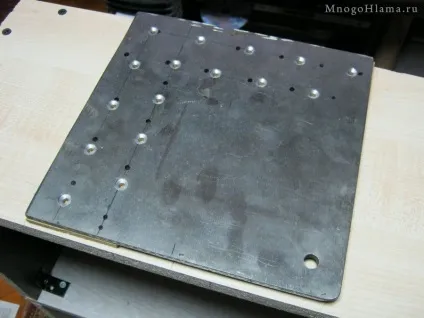

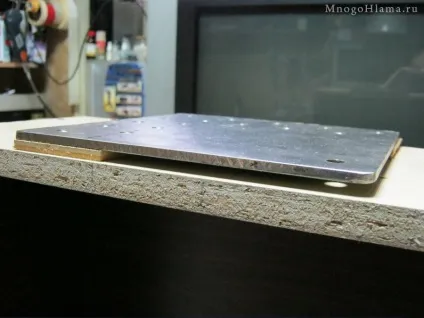

Так само було вирізано підставу з листового заліза, на якому буде обертатися скриньку.

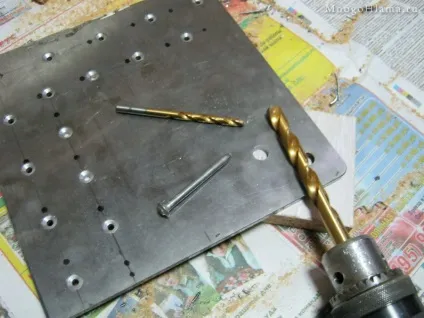

Переносимо відмітку отвори під штир, з картонного шаблону на лист заліза і рассверливаем.

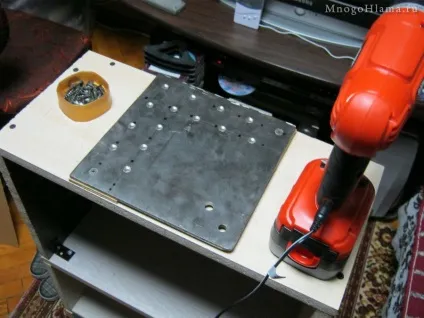

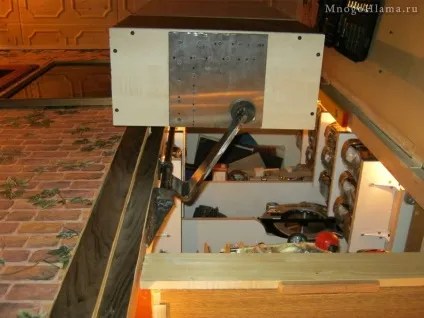

Після чого, прикручуємо цю залізяку до основи ящика.

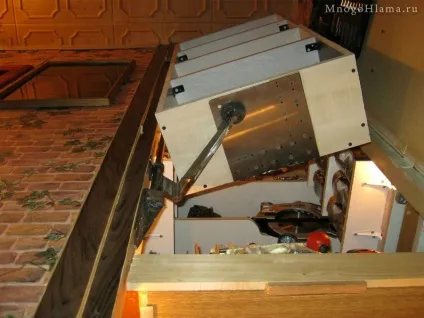

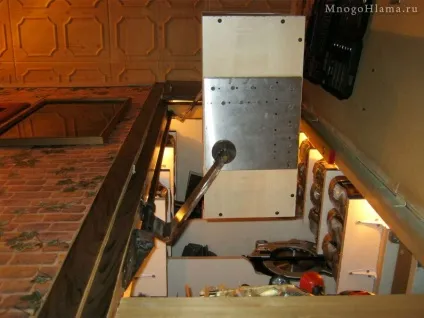

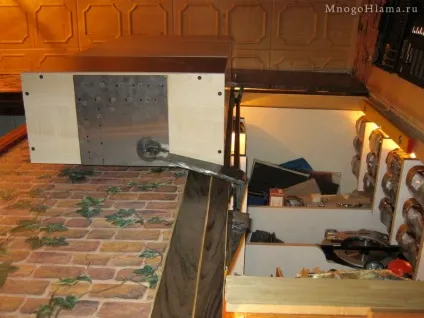

На завершення, злегка змазав солідолом всі поверхні, що труться цього шарніра, надів цей ящик на штир нижньої опори і закріпив його, прівернув верхній край петлі, до ящика. На цій потужній петлі, ящик тепер легко і без особливих зусиль, обертається одним пальцем.

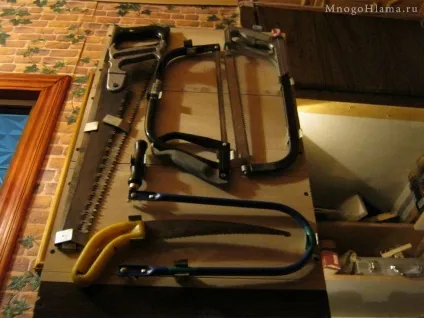

На тильній стороні цього ящика, прикрутив фрагменти оцинкованих смужок, які виконують роль пружних власників, утримуючи негабаритний інструмент у вигляді різноманітних ножівок по дереву і металу.
На жаль поки не став остаточно обживати цей ящик, вставляють в нього різноманітні стаканчики і осередки для комбінованих ключів, викруток, свердел, молотків та іншого інструменту, бо спосіб відкриття цього ящика з часом перестав подобатися. Сама ідея не погана, але тільки якщо двері відкриваються рідко або автоматично. А так, при якому-небудь незначному ремонті в квартирі, часом доводиться по десятку разів, сунутися в цю шафу і втрачати дорогоцінний час на висування з нього ящика :-) Зараз в планах перенести цей ящик на двері, щоб при відкритті всього лише одних дверей, весь інструмент був би, як на долоні, тобто в один рух руки. Але для цього треба змінювати саму двері, так як ця дуже стара, пухка (ДСП), злегка вигнута і зі слабкими петлями.
