Перед початком збирання ознайомтеся із загальними правилами складання меблів: тут
Зверніть увагу, що даний комплект дитячих меблів може бути зібраний в лівосторонньому і правостороннем варіанті. У зв'язку з цим на деяких деталях присадка (отвори і насічки для шурупів) виконана з двох сторін або кілька отворів зі зміщенням. Тому слід дуже уважно підбирати деталі присадку для їх кріплення.
Установка полиць, штанги, ящиків та дверей проводиться в найостаннішу чергу.

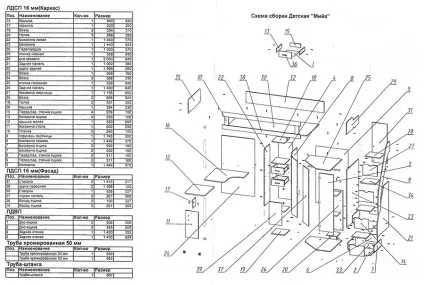

Починайте збірку з корпусу кутового шафи і пенала. Якщо дозволяє простір, виконуйте монтаж цих деталей лежачи. Для зручності напрямні для ящиків прикручуєте до збірки деталей. На нижні торці Стоєв прибиваються подпятники по 2 шт. на деталь.

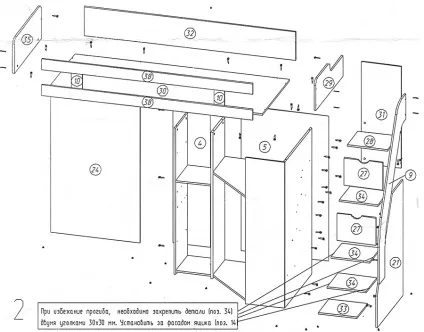

За допомогою ексцентриків закріпіть деталь №33 до стоевой шафи. Подальшу збірку краще проводити стоячи.
За допомогою Еврогвинти зберіть сходинки. Не забудьте зміцнити їх куточками з внутрішньої сторони. За два куточка на сходинку. Намагайтеся кріпити куточки в місці найбільшого навантаження на поверхню.
Далі встановлюєте деталь №24, попередньо прибивши до неї подпятники. Потім підставу ліжка №30 і після цього інші елементи ліжка. Деталі №10 і 38 з'єднуються за допомогою стяжок.
Далі, окремо від загальної конструкції, збирається стіл і вже в зібраному вигляді кріпиться до виробу.
Для кріплення ручок використовуються шурупи з напівкруглою головкою, тому, для нормального кріплення фасаду ящика в його корпусу, необхідно провести роззенковкою на передньої стінки корпусу ящика.
У ящиках, призначених для установки в підставі сходинок, використовуються роликові направляючі. Нижче представлена принципова схема кріплення даного виду напрямних.
Примітка: На схемі показана установка ящика накладного типу. У дитячій Мійа використовуються ящики з утопленими фасадами, тому, напрямна кріпиться до стоевой на відстані 20мм від переднього краю.

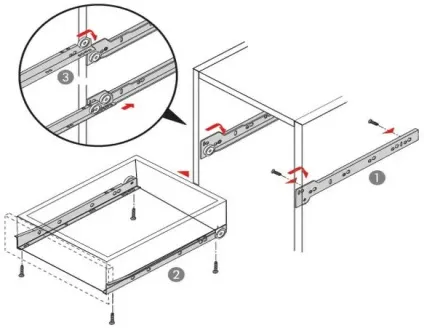

У ящиках, призначених для установки в пенал, використовуються кулькові напрямні. Напрямна кріпиться по нижньому краю боковини ящика (як показано на фото).

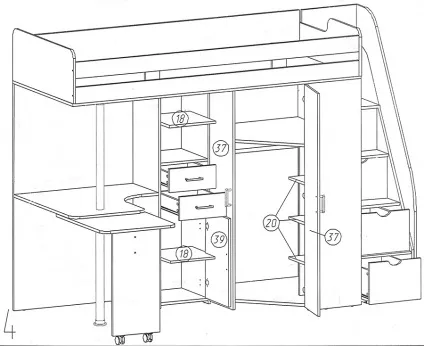

Для правильної установки штанги в шафу необхідно зробити розмітку для верхнього отвору штангодержателя. 250 мм від задньої стінки і 100 мм від верхньої полиці.
