Інструкція по ремотну лівого каналу в акустичній системі sven sps 702

Працювали, працювали колонки і раптом, ліва перестала. Що робити? Потрібно ремонтувати. Так як в сервіс тягти лінь і дорого, вирішив обійтися власними силами, тим більше, що в підсумку все виявилося не так вже й страшно.

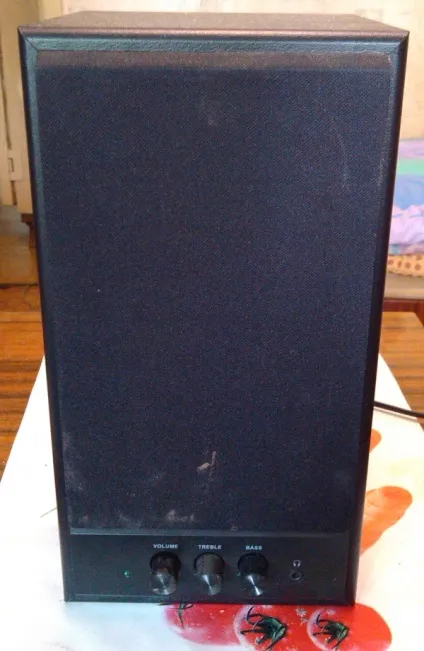

На фото вище - права колонка з підсилювачем. Перед тим, як колупатися в ньому, настійно рекомендую перевірити і перевірити ще раз кабель між колонками і кабель, що веде від джерела звуку (в моєму випадку - від комп'ютера) до колонок. Якщо в результаті виявилося, що проблема не в кабелі, починаємо розбирати.

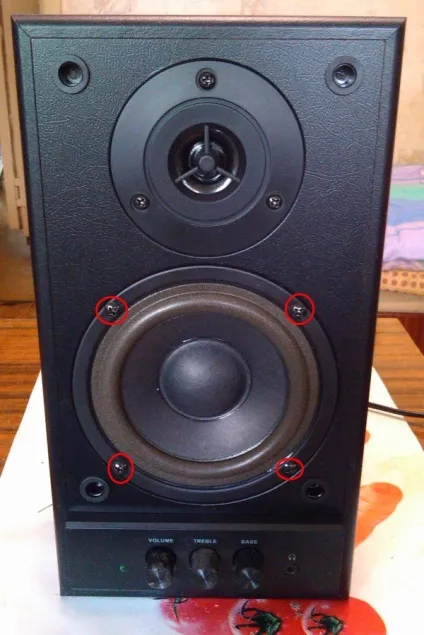

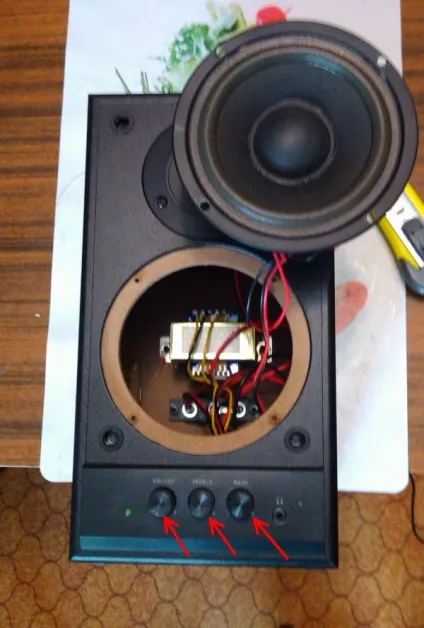

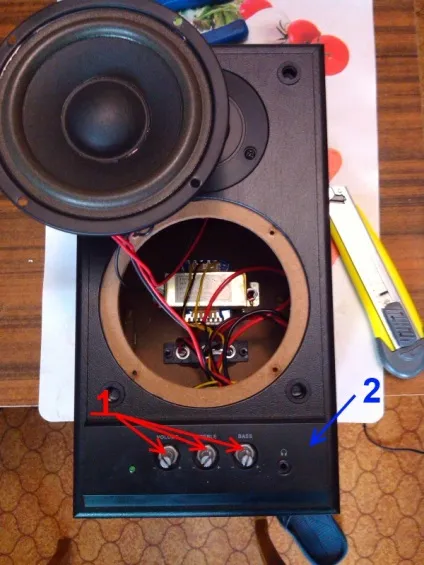

Насамперед знімемо декоративну решітку (гриль). Далі відкручуємо 4 гвинти, які тримають широкосмуговий динамік. Динамік посаджений добре, тому для того, щоб його зняти я використовував звичайний канцелярський ніж (але використовувати його потрібно дуже обережно). Следущим кроком знімаємо ручки регуляторів. Це не складно - потрібно їх просто потягнути на себе. Вийде щось, схоже на фото нижче праворуч. Відгвинчуємо 3 гвинта відмічені червоним (позиція 1 на фото), якими плата підсилювача кріпиться до декоративної панелі (в моєму випадку під рукою будь-якого інструменту не виявилося і довелося використовувати короткий, але товстенький пінцет радянського виробництва). Як тільки гвинти вдасться зняти, знімаємо декоративну панельку (відзначена синьою стрілочкою - позиція 2). Підсилювач краще діставати через отвір динаміка.

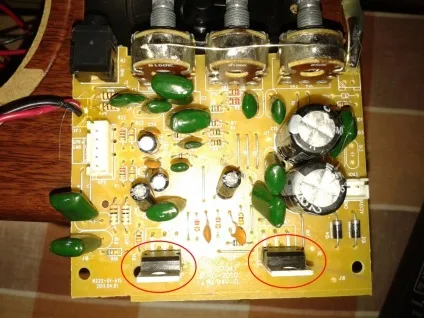

Як завжди, в першу чергу проводимо зовнішній огляд. Якщо слідів горілих комплектуючих, не знайдено, як і роздутих конденсаторів, звертаємо увагу на мікросхему TDA2030 (на фото обведені червоним). Щоб перевірити яка з мікросхем вийшла з ладу, вимірюємо постійну напругу на 4-му виведенні (відповідно, дуже обережно - все-таки десь в глибині колонки є 220 В).

Якщо напруга є, міняємо мікросхему. Потім збираємо, перевіряємо і радіємо життю.
