Інфрачервона плівка для теплої підлоги ик обігрів підлоги, принцип роботи підігріву і монтаж на фото і

Підтримання комфортної температури в будинку - це завдання, яке вирішує опалювальна система. Хорошим вибором опалення є інфрачервона тепла підлога, який можна використовувати як в якості самостійного обігрівача, так і спільно з іншою системою.

Одним з головних достоїнств інфрачервоних підлог є простота їх монтажу. Справа в тому, що більшість інших систем доводиться вбудовувати в бетонну стяжку - а це вимагає серйозних трудових і матеріальних витрат. ІК підлоги в цьому плані набагато зручніше і вигідніше.

Варто відзначити, що ІК тепла підлога абсолютно безпечний для здоров'я, тому його можна використовувати в будь-яких приміщеннях, незалежно від їх призначення. Схожий принцип нерідко використовується в медицині - але це вже зовсім інша розмова.

Пристрій і принцип роботи ІЧ-плівки

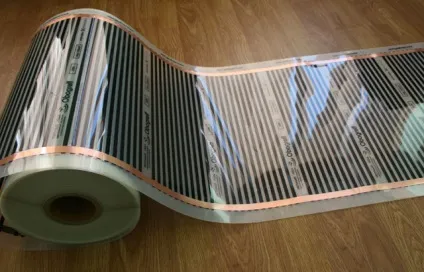

Нагрівальна плівка відрізняється невеликою товщиною, яка зазвичай варіюється між 0,22 мм до 0,4 мм. У конструкцію плівки входить п'ять шарів, два з яких розташовані на нижньому і верхньому краях плівки (високоміцний пластик), а інші знаходяться в середині.

Нагрівальний елемент являє собою конструкцію з мідних доріжок і карбонових смуг. Останні - це вуглепластик, до складу якого входять полімери і вуглецеве волокно. При проходженні через карбон струму виникає інфрачервоне випромінювання, абсолютно непомітне візуально.

Ширина нагрівальних смуг зазвичай становить близько 1-1,5 см, а розташовуються вони поперек листа. Для з'єднання смуг використовуються мідні струмопровідні шини, що мають посріблені контакти. На краях укладаються робочих елементів системи розташовуються контактні групи, за допомогою яких конструкція підключається до мережі.

У той час, як нагрівальні елементи генерують інфрачервоні промені, верхній і нижній шар захищають конструкцію від механічних пошкоджень і попадання вологи, не заважаючи проходженню теплової енергії.

Технічні характеристики інфрачервоної плівки

Для правильного укладання теплої підлоги з використанням ІК плівки необхідно розібратися в її характеристики та особливості.

Варто виділити наступні аспекти:

Інфрачервону плівку випускають в рулонах завдовжки до 50 метрів;
Ширина плівки може варіюватися в межах від 0,5 до 1 м, а товщина - від 0,22 до 0,4 мм;
Середня витрата споживання електрики інфрачервоним теплою підлогою становить близько 20-35 Вт / год на квадратний метр;
Гранична температура плівки в робочому стані не перевищує 35 градусів за Цельсієм;
Для якісного прогріву приміщення воно повинно бути покрито плівкою не менше ніж на 70%.

Потрібно також знати про те, що ІК підлоги недостатньо потужні, щоб повністю обігрівати будинки, розташовані в холодних регіонах. У такій ситуації їх можна використовувати лише в якості додаткового джерела тепла.

Крім того, необхідно розуміти принцип роботи подібного опалення. Справа в тому, що інфрачервоні промені нагрівають будь-які поверхні і предмети, минаючи повітря. Тепло при цьому може передаватися на великі відстані, але прогрів безпосередньо повітряного простору здійснюватися не буде.

У комплектацію будь-якого інфрачервоного теплої підлоги входять наступні елементи:

Термостат. Прилад відстежує температуру нагрівання, дані про яку надходять з термодатчика, при необхідності відключаючи або запускаючи систему. Існують і більш просунуті конструкції, які не тільки підтримують температуру на одному рівні, а й змінюють її відповідно до заданої програми (наприклад, знижуючи її днем, коли в будинку нікого немає). В результаті виходить не тільки комфортна атмосфера в будинку, але і помітна економія.
Термодатчик. Цей елемент системи вимірює температуру нагрівання і передає дані термостата.
Провідники затискачі. Дані елементи кріпляться на край відрізаною відповідно до необхідного розміром плівки. Крім того, в стандартний набір входять і всі необхідні кабелі.
Ізоляційні матеріали. При установці теплої підлоги повинна обов'язково використовуватися ізоляція. Зазвичай для цих цілей використовуються матеріали на основі бітуму.
Інфрачервона плівка. При виборі плівки потрібно заздалегідь мати дані про розмір приміщення - матеріал продається метражем, а при необхідності зменшення розрізається по зазначеним лініях.

Сфера застосування інфрачервоної плівки

В першу чергу варто згадати, що за допомогою інфрачервоної плівки утеплюються не тільки підлоги, але і інші елементи будівель - стіни, стелі та ін. Певний сенс у цьому є, адже тепло може йти не тільки через підлогу, а й через інші поверхні.

Крім житлових приміщень, інфрачервоний обігрів підлоги може використовуватися в самих різних сферах:

Оранжереї і теплиці;
Господарські будівлі, призначені для тварин;
Технічні споруди (майстерні, гаражі та ін.);
Лазні та сауни.

В останньому випадку установка інфрачервоного теплої підлоги буде гарна ще й тим, що таке випромінювання використовується для лікування різних захворювань, і його ефект в поєднанні з гарячим повітрям буде вкрай корисний.

Крім того, інфрачервону плівку можна використовувати в якості опалення на відкритих ділянках, які необхідно підтримувати в чистому стані - а це різні спортивні майданчики, злітні смуги і автомобільні стоянки.

Переваги інфрачервоної плівки

Теплі ІК підлоги має масу переваг, що вигідно відрізняють дану конструкцію від інших опалювальних систем:

Простий монтаж. Для установки плівки не потрібно демонтувати стару підлогу, якщо він в хорошому стані. Єдине, що необхідно зробити - це утеплити конструкцію, щоб тепло передавалося тільки в приміщення.
Невеликі габарити системи. Інфрачервона плівка практично не піднімає підлогу, що особливо актуально у випадку з невеликою висотою приміщення.
Чистота. При монтажі не потрібно облаштовувати бетонну стяжку поверх плівки, тому бруду та будівельного сміття в приміщенні не буде.
Хороші декоративні можливості. Поверх плівкового теплої підлоги можна облаштувати будь-які декоративні підлогові покриття - будь-яких обмежень в цьому питанні немає.
Рівномірний прогрів приміщення. За рахунок такого прогріву у всьому приміщенні підтримується однакова температура.
Швидкий прогрів. На те, щоб нагріти все поверхні приміщення, інфрачервоному підлозі потрібно всього кілька хвилин, на відміну від більш традиційних систем опалення.
Хороша механічна міцність. Опалювальна плівка може витримати істотну динамічне навантаження, тому її можна укладати в місцях, де проходить велика кількість людей.
Економічність. На тлі інших електричних опалювальних систем інфрачервоний підлогу виділяється в кращу сторону, оскільки для роботи йому потрібно приблизно на третину менше електрики.
Простий демонтаж. Якщо виникає необхідність зняти плівку і перенести її на інше місце, то зусиль потрібно мінімум. Така особливість дуже добре реалізується при переїзді в нове житло.
Надійність. Крім гарної опірності навантажень, інфрачервоний підлогу відрізняється ще й високою надійністю. При пошкодженні будь-якої ділянки статі всі інші його елементи продовжать працювати.
Можливість точкової установки. У тому випадку, якщо потрібно підігрів конкретної ділянки приміщення (наприклад, крісла або дивана), можна встановити тепла підлога інфрачервоний тільки в потрібному місці.
Усунення неприємних запахів. При впливі інфрачервоних променів повітря іонізується без висушування, в результаті чого атмосфера в приміщенні стає більш свіжою.

Недоліки інфрачервоного статі

Звичайно, у інфрачервоного опалення є і свої недоліки:

Складність монтажу провідників. Для якісної роботи системи потрібен надійний монтаж клеми до плівки. Проблема в тому, що зробити це потрібно з першого разу, інакше доведеться відрізати частину плівки і використовувати новий фрагмент з клемами.
Слабка ефективність при накриванні щільним матеріалом. Якщо плівковий підлогу накрити товстим покриттям, то іонізація повітря буде недостатньою, тому цей аспект варто продумувати заздалегідь.
Вимогливість до поверхні. Щоб плівка могла ефективно і довго працювати, підлогу необхідно підготувати і вирівняти. В іншому випадку довговічність конструкції істотно знизиться.
Неможливість установки плівки безпосередньо під меблями. Є дві причини, через які інфрачервоне опалення не можна закривати меблями: по-перше, тепло не буде проходити в приміщення, і ефективність системи знизиться, а по-друге, це може привести до перегріву плівки, в результаті чого вона вийде з ладу.

Заходи безпеки при установці інфрачервоного теплої підлоги

В процесі монтажу і при використанні плівкового теплої підлоги необхідно дотримуватися певних правил безпеки:

Перед установкою системи необхідно виконати механічну очистку поверхонь від будь-яких забруднень, після чого бажано постелити на ньому тонкий утеплювач;
Смуги плівки необхідно укладати не ближче 10-20 см від стіни, але не далі 40-50 см;
Інфрачервону плівку заборонено укладати внахлест - це може привести до сумних наслідків;
Терморегулятор варто монтувати від підлоги на відстані, що перевищує 10-20 см;
Довжина одного полотна не повинна перевищувати 8 м;
Чим більше довжина використовуваних полотен, тим менша кількість контактів потрібно;
З метою безпеки окремі смуги інфрачервоного статі необхідно укладати з відстанню хоча б в 5 мм;
Самі клеми необхідно монтувати так, щоб одна частина контакту розташовувалася поверх плівки, над струмопровідних шаром, а друга була всередині плівки, для чого в останній є спеціальна порожнина;
Змонтувавши контакт, його потрібно обжати, використовуючи спеціальні інструменти для обтиску контактів або звичайні плоскогубці;
Перед монтажем варто вивчити інструкцію - для деяких конструкцій можна використовувати тільки «свої» затискачі, які знаходяться в комплекті;
При розрізуванні плівки шини контактів повинні закриватися бітумною ізоляцією, яка також йде в комплекті з іншими елементами конструкції;
Терморегулятор можна підключати двома способами: по-перше, безпосередньо до електромережі на постійній основі, по-друге, за допомогою окремого шнура, що має заземлення;
Поєднуючи терморегулятор і плівку, необхідно укладати дроти таким чином, щоб вони не перетиналися між собою;
Над плівковим теплою підлогою ні в якому разі не можна ставити будь-які інші опалювальні прилади;
Установкою плівки вкрай небажано займатися при низькій температурі або високої вологості в приміщенні;
Перегини плівки неприпустимі, інакше її працездатність буде під великим сумнівом;
Фіксувати плівку за допомогою металевих кріплень (цвяхів або саморезов) не можна.

Монтаж інфрачервоного статі

підготовка підстави

Перед укладанням необхідно якісно підготувати бетонну основу. Спочатку його необхідно пропилососити - крім безпосередньо очищення, це дозволить виявити різні пошкодження підстави, які необхідно усунути. З особливою ретельністю потрібно зайнятися щілинами на стику підлоги і стін - саме через них зазвичай йде велика частина теплової енергії.

Будь-які тріщини і щілини потрібно розширити і очистити. Для їх усунення найчастіше використовуються спеціальні ремонтні суміші або звичайний герметик. Для заповнення великих пошкоджень можна скористатися монтажною піною. У будь-якому випадку, після застигання використовуваної суміші необхідно зрізати її залишки, після чого можна рухатися далі.

Поверх очищеної основи укладається і фіксується утеплювальний матеріал. Як правило, у випадку з інфрачервоним теплою підлогою застосовується спінений поліетилен, характеристики якого як не можна краще підходять для подібних ситуацій. Матеріал кріпиться до основи, а самі листи між собою з'єднуються спеціальним скотчем. Такий утеплювач збереже плівку, забезпечивши рівну основу.

Монтаж нагрівальних елементів

На готовому підставі варто заздалегідь розмітити всі ділянки, на яких буде розташовуватися плівка. Крім того, варто відзначити і частини статі, призначені для установки меблів, щоб не встановлювати в цих місцях опалення.

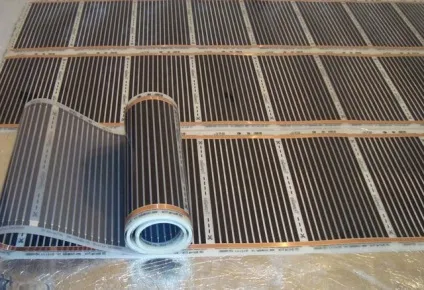

Відповідно до розміткою потрібно нарізати плівку на відповідні шматки. Розрізати її потрібно чітко по штрихами, не відступаючи від них, і дотримуючись обережності - розрізана не в тій ділянці плівка в кращому випадку просто не стане працювати.

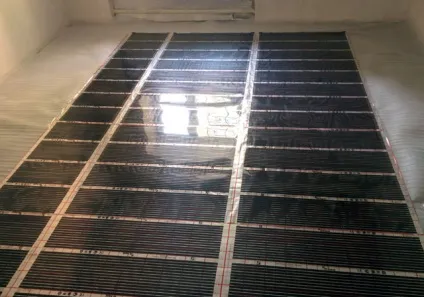

Підготовлена інфрачервона плівка для підлоги укладається на потрібних ділянках. Для фіксації матеріалу підходить скотч або термоклей. Потрібно обов'язково звернути увагу на розташування мідних смуг - вони обов'язково повинні знаходитися знизу.

У утеплювальні шарі вирізаються пази для прокладки кабелю, клем і термодатчика, щоб ці елементи не стирчали над плівкою. Термодатчик найкраще розташувати з урахуванням декількох показників: по-перше, має вистачити рідного дроти, по-друге, відстань до стіни має бути не менше 50 см, по-третє, прилад повинен розташовуватися по центру однієї з нагрівальних смуг.

Після укладання датчика потрібно підвести його кабель до терморегулятора. Тепер можна кріпити і обжимати клеми до шин контактів. Далі до клем приєднуються проводи.

Закінчивши укладання всіх елементів системи, потрібно ізолювати всі з'єднання за допомогою спеціальних накладок. Ізоляція забезпечить герметичність контактів. Те ж саме потрібно зробити на місцях, де плівка була обрізана - точки виходу мідних шин необхідно обов'язково закрити.

Всі дроти кріпляться до терморегулятора. Щоб зрозуміти, як це робити, краще подивитися відповідне фото для наочності. Після цього терморегулятор з розподільною коробкою потрібно змонтувати на стіну. Далі конструкцію потрібно перевірити на правильність підключення, і тільки після цього можна запустити її для тестування працездатності.

Підлога для плівкової підлоги

Поверх інфрачервоного теплої підлоги можна укладати найрізноманітніші чистові покриття. Найчастіше для цих цілей використовується ковролін, ламінат або лінолеум. Іноді поверх плівки кладуть фанерний лист, але в такому випадку частина тепла йде на його прогрівання, тому набагато доцільніше буде укласти матеріали в зворотному порядку - спочатку фанера, а вже зверху інфрачервона плівка.

При монтажі теплої підлоги на кухні або у ванній в якості фінішного статі звичайного вибирається керамічна плитка. Щоб захистити опалювальну систему в такому випадку, варто скористатися спеціальною сіткою, яка кріпиться «рідкими цвяхами». Для більшої надійності можна залити підлогу будь самовирівнювальною сумішшю - але ефект від інфрачервоного випромінювання буде знижений.

У будь-якому випадку, при монтажі потрібно дотримуватися обережності і акуратність - як показує практика, більшість із них теплої підлоги виникає через допущені в процесі установки помилок.

Інфрачервоний підігрів підлоги - це хороше рішення, що дозволяє прогріти будь-яке приміщення і добре доповнює основну опалювальну систему в міжсезоння або в дуже холодних умовах. Дотримуючись технологію монтажу інфрачервоного опалення, можна в повній мірі скористатися наданими системою можливостями.
