Інфрачервона камера нічного бачення з веб-камери

Взагалі за фактом будь-яка цифрова камера здатна працювати в ролі ЕОП (електронно - оптичного перетворювача) для ПНВ (приладу нічного бачення) нульового покоління (в цих приладах нічного бачення застосовується активна інфрачервона підсвічування місцевості), тому що самі матриці камер приймають не тільки видиме, але і інфрачервоний спектр теж. Видаляється зайвий світло за допомогою світлофільтрів (в нашому випадку використовується інфрачервоний фільтр) і робиться це для того, щоб зображення, яке видає камера відповідало тому, як сприймає його людське око. У дешевих камерах інфрачервоний фільтр дуже слабкий або його може взагалі не бути, щоб перевірити можете посвітити пультом ДУ (дистанційного керування) наприклад в камеру мобільника. Виходячи з цього, демонтувати інфрачервоний фільтр можете зі звичайної веб-камери, заодно бажано підвищити чутливість веб-камери і позбутися від шумів зображення за умов слабкого освітлення.

Демонтаж інфрачервоного фільтра з веб-камери

Розглянемо процес демонтажу інфрачервоного фільтра, для прикладу використовується веб-камера «Logitech Webcam C120». Ця модель одна з найбільш зручних і оптимальних камер для нашої теми.

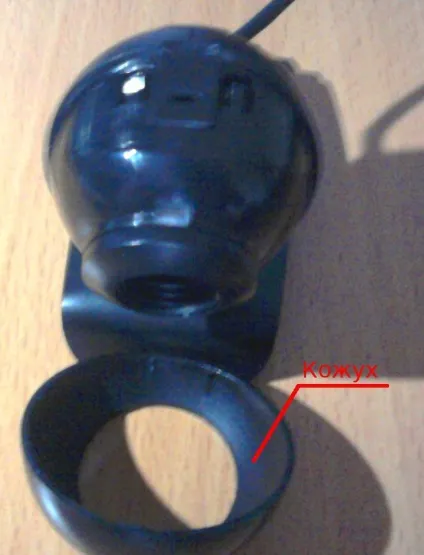

Спочатку потрібно розібрати корпус, зняти кожух в передній півсфері, вийняти гумову заглушку, яка закриває місце де знаходиться кріпильний гвинт і потім викрутити сам гвинт. Щоб виконати ці операції знадобиться як мінімум тонка хрестова викрутка (краще буде використовувати годинну), заглушку потрібно буде вийняти, подковирнув її яким-небудь гострим предметом, хоча можна це зробити і нігтями.

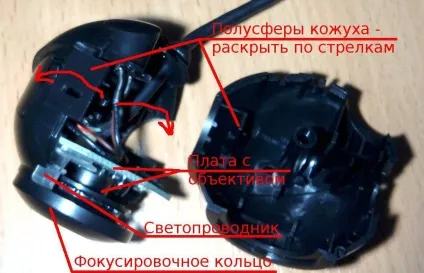

Після розгвинчування камера розбирається на дві половини - півсфери, для цього треба тягнути їх один від одного в протилежні сторони від центрального шва. Можете прибрати штатну підставку, якщо вона не буде потрібна в майбутньому, витягнути світлопровідника від індикаторного світлодіода і зняти кнопку, яка розташована на задній частині камери.

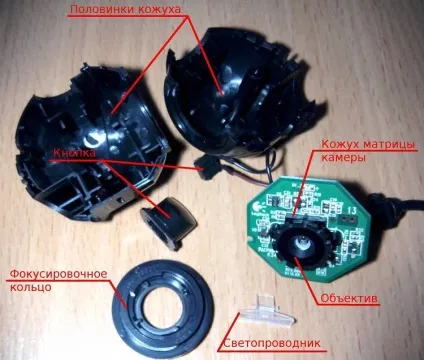

Тепер потрібно витягнути з пазів плату, на якій закріплений об'єктив. Потім зняти з об'єктива кільце фокусування, а сам об'єктив відгвинчується від кожуха матриці. Все що зняли відкладіть поки в сторону, тепер потрібно зайнятися головною справою - матрицею.

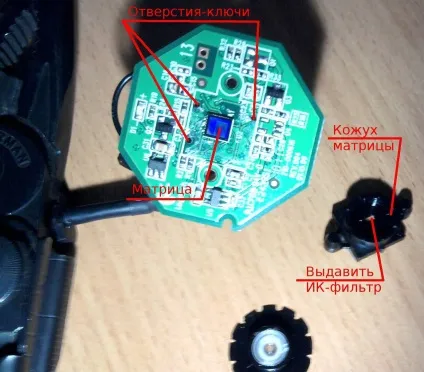

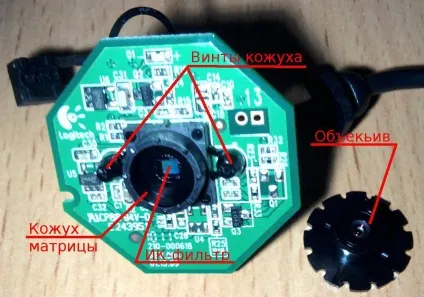

Щоб зняти кожух з матриці необхідно викрутити два гвинти, які розташовані ззаду плати. Кожух по периметру міцно приклеєний до плати, тому знімати його потрібно дуже акуратно, але в той же час потрібно і деякі зусилля докласти. Після того як все знімете, кожух і плату з матрицею бажано теж на якийсь час відкласти подалі в сторону, для того щоб випадково не пошкодити матрицю.

Тепер переходимо до основного кроку. Інфрачервоний фільтр зсередини приклеєний до кожуха, краще робити демонтаж в окулярах, тому що інфрачервоний фільтр зроблений зі скла і маленькі шматочки скла можуть летіти в очі, коли будете відокремлювати кожух від фільтра.

На цьому все, камера нічного бачення зроблена. Тепер залишилося прикріпити на своє місце кожух (при установці звертайте увагу на ключі, які розташовані на кожусі і платі - виступи і отвори відповідно, їх поєднанням забезпечується правильність розташування кожуха). Прикручуєте об'єктив в кожуха, підключайте камеру і перевірте її на працездатність.

Тепер потрібно помістити камеру в зручний корпус (можете скористатися і штатними, в разі якщо його форма і розміри вас влаштовують) і розташувати в потрібному для вас місці, наприклад над дверима, підключивши провід камери до комп'ютера.

Крім того, що ІК камера сама по собі менше чутлива до поганого освітлення і тому краще звичайної підійде для використання в ролі охоронної, у неї є ще ряд цікавих особливостей:

Перша і головна особливість випливає з самої суті інфрачервоної камери, вона сприймає інфрачервоне випромінювання, а це значить, що з такою камерою буде добре працювати невидима неозброєним оком інфрачервоне підсвічування (принцип нульового покоління - ПНВ).

А друга особливість інфрачервоної камери полягає в проникності для інфрачервоного випромінювання деяких матеріалів (синтетики наприклад). Також в інфрачервоному світлі видно захисні прміочкі в грошових купюрах. Ще для приколу, забавно виглядають вени на тілі людини, зняті інфрачервоною камерою.
