Индукционное опалення своїми руками

Про те, що таке вихровий індукційний водонагрівач відомо давно. Вичерпну інформацію ви можете отримати з нашої статті.

Заводські вироби завжди привертають покупця акуратним зовнішнім виглядом і зручністю виконання. Однак ці переваги доводиться щедро оплачувати з власної кишені. Домашні майстри реагують миттєво, копіюючи магазинну продукцію в гаражах і на дому. В результаті вони досягають тих же показників ефективності, але в кілька разів дешевше.

Вихровий індукційний нагрівач (ВІН) своїми руками

Головна проблема будь-якої системи з різницею температур - нагрівальний елемент або реактор. Це місце утворення надлишку енергії, яка передається безпосередньо (як у випадку з електричними тенами) або перетворюється (як у випадку з ВІН).

Теоретично котел можна зібрати з великою герметичній каструлі, до якої будуть підключені дві труби (подача і обратка), насос і розширювальний бак. Труби ми подумки з'єднуємо з ланцюжком радіаторів, а каструлю ставимо на газову плиту. Заповнюємо систему водою (або антифризом), включаємо насос і підпалюємо газ - котел готовий. Зрозуміло, ККД його буде відносно низький, тому варто подумати над більш дешевим джерелом енергії, т. К. Сама система цілком робоча.

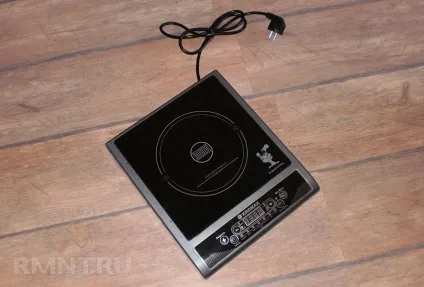

Для цієї мети нам і стане в нагоді мікрохвильовий ефект, на якому заснована дія індукційної плити. Він хороший тим, що нагріває агент дуже швидко, без шкоди і безпечно. Тепер, якщо встановити не гіпотетичну, а реальну чавунну або сталеву ємність на таку плиту, включити її в ланцюг опалення. можна гріти трикімнатну квартиру, споживаючи 1,8-2,5 кВт / год (потужність плитки). Для порівняння, початкова потужність електрокотла з тенами - 6 кВт.

Вартість індукційних електроплит

вдосконалюємо теплообмінник

Зрозуміло, теоретична каструля - лише проміжний варіант теплообмінника. На практиці він повинен бути надійним, дешевим і компактним, адже мова йде про опалення квартири (невеликій площі - до 50 кв. М). Кількість агента не повинно перевищувати 40 літрів. Під всі перераховані вище вимоги найбільше підходить плоский металевий бак розмірами приблизно 500х600х50 мм. Таку ємність можна зварити з профільної труби 50х50.

Нарізати трубу 50х50 по 600 мм - всього 9-10 шт.
Зварити відрізки між собою стінка до стінки, щоб вийшов ряд трубок.
Відрізок довжиною в поперечний розмір прорізати вздовж, вилучити одну стінку з труби.
Встановити і приварити поперечний відрізок на манер колектора гребінки.
Аналогічним чином встановити протилежну стінку.
Вварити в протилежні по діагоналі площині фітинги на 1-1,5 дюйма.
Ретельно ошпарити конструкцію - вона повинна бути герметичною і всі камери повинні вільно повідомлятися.

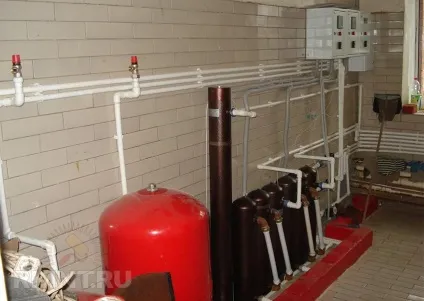

Теплообмінник готовий. Тепер залишилося включити його в систему і «поставити на вогонь». Підвести труби в потрібне місце домашньому майстру не складе труднощів, але де знайти це місце в квартирі? На наш погляд оптимальний варіант - вертикальна установка в санвузлі. При цьому плитку досить просто встановити між стіною і теплообмінником. До речі, сам теплообмінник теж буде трохи нагріватися, і цього буде достатньо для обігріву ванної кімнати.

Економія на споживанні електрики

Споживання 2,5 кВт замість 4-5 - прекрасний результат. Але його виявилося недостатньо для амбітних і ощадливих домашніх майстрів. Але де взяти дешеву електроенергію для плити? Виявляється, відповідь відома давно. Цей прилад називається інвертор, і він перетворює постійний струм в змінний. З його допомогою можна звести споживання струму для опалення практично до нуля.

Для зменшення витрати енергії нам знадобиться наступне:

Два акумулятора не менше 190 А • год (краще 250 А • год).
Інвертор на 4 кВт.
Зарядний пристрій для акумуляторів (24 В).
Труби магістралі повинні бути виконані з немагнітного матеріалу (пластик, алюміній, мідь).

Акумулятори підключаємо паралельно і ставимо на постійну «зарядку». Процес, який відбувається в електроланцюзі:

В акумуляторах утворюється постійний струм, який подається на інвертор.
Інвертор перетворює постійний струм в змінний 220 В.
Струм з інвертора подається на індукційну піч, яка працює в звичайному режимі (витрата).
Зарядний пристрій постійно заряджає акумулятори.

Таким чином, опалення квартири обходиться в оплату споживання зарядного пристрою на 24 вольт, не рахуючи витрат на роботу циркуляційного насоса. який буде задіяний в будь-якому варіанті.

Техніка безпеки при установці індукційного котла і енергозберігаючої ланцюга

Безпечних реакторів, енергоносіїв, генераторів енергії не існує. Газ вибухонебезпечний, електрику може уразити людину або стати причиною пожежі (КЗ). Мікрохвилі мінімально позначаються на здоров'ї людини: вони активують молекули рідких речовин, порушуючи природні процеси в організмі. Кілька простих правил допоможуть вам уникнути навіть мінімального дискомфорту при використанні саморобного індукційного котла:

Мікрохвильові імпульси можуть бути шкідливі для людини, якщо він тривалий час перебуває ближче 50 см від працюючого обладнання. Якщо теплообмінник встановлений у ванній, відключайте плиту на час водних процедур.
Ізолювати до 70% мікрохвильового випромінювання допоможе сітчастий (пористий) екран з магнітного матеріалу.
Акумулятори не слід тримати в житлових приміщеннях і взагалі всередині квартири. Обладнайте для цієї мети місце на балконі.

Вартість деталей енергозберігаючого блоку
