Індукційний нагрів металів

ІНДУКЦІЙНИЙ НАГРЕВ МЕТАЛІВ

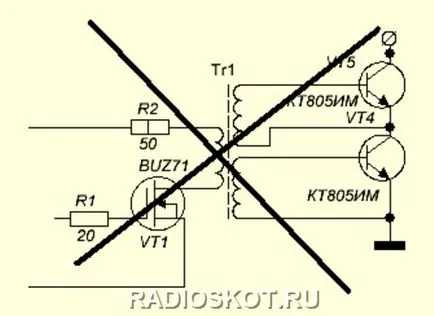

Цей нескладний саморобний прилад заснований на нагріванні металів струмами Фуко. Нагріває майже всі метали, але в основному використовується для нагріву заліза. Даний варіант зібрав чисто заради вивчення принципу роботи і нагріву невеликих металевих виробів: болти, шайби, гайки, голки, і невеликі залізні кульки. Звичайно даний генератор має маленьку потужність на увазі того, що використовував низьковольтні транзистори типу КТ805ІМ. Схема силової частини - звичайний напівміст, службовець джерелом високочастотного змінного напруги, після стоїть узгоджувальний трансформатор дає на індуктор тільки струм. Індуктор з паралельно з'єднаним конденсатором, утворюють коливальний контур, який повинен бути загнаний в резонанс. В іншому випадку нагрівання металів не буде. Драйвер транзисторів реалізований на обратноходового перетворювачі (тобто однотактний. Зворотний хід це ЕРС первинної обмотки за рахунок якого відбувається генерування протилежної періоду, щодо прямого такту від транзистора) у цього драйвера deadtime відсутня. І тому довелося використовувати додаткові затримують ланцюжка в базах. Завдяки їм нагрів транзисторів знизився на 70%, ніж просто подавати на бази транзисторів сигнали через резистори, що гасять - що до цього драйверу пременять не можна.

Генератор, що задає індукційного нагрівача може бути зроблений з усього, що завгодно, напрмер: TL-494, NE555, генератор на логіці або який-небудь екзотичний варіант. У своєму варіанті використовував мікросхему К174ХА11 налаштувавши на межу частоти від 40 до 80 кГц. І шпаруватість рівно 50% - це найоптимальніший варіант для драйверів. Повна схема генератора для нагріву металів наведена нижче:

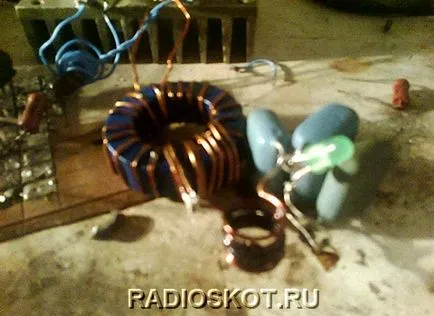

Трансформатор ТР1 намонан на маленькому ферритовом колечку зовнішньому діаметром 2см все обмотки намотані однаковим проводом 0,4 і містять по 30вітков. Трансформатор струму (ТР2) намотаний на феритових кільцях діаметром 50мм. Первинна обмотка містить в собі 22вітка проводом 1мм, вторинна 2-3 витка складеними в четвер проводом 1мм. Індуктор виготовлений з 3 мм дроту внутрішнім діаметром 11мм, число витків 6.

Для настройки резонансу я ставив послідовно індуктора звичайний світлодіод включений через 1к резистор якщо генератор після включення не заробив потрібно поміняти місцями висновки однієї з обмоток йдуть на бази транзисторів. При першому пуску на силову відразу не подавати всю напругу потрібно Подя прілізітельно 10-12в і помацати транзистори на нагрів при правильній роботі схеми транзистори практично не нагріваються.
