Індикатор вихідної потужності на світлодіодах
Приблизно рік тому загорівся ідеєю зібрати перетворювач напруги 12-220 вольт. Для реалізації знадобився трансформатор. Пошуки привели в гараж, де був знайдений підсилювач Солнцева, зібраний мною років 20 назад. Просто витягти трансформатор і таким чином знищити підсилювач не піднялася рука. Народилася ідея його реанімувати. В процесі пожвавлення підсилювача багато піддалося змінам. У тому числі індикатор вихідної потужності. Схема колишнього індикатора була громіздкою, зібрана на К155ЛА3 і т.д. Знайти її не допоміг навіть інтернет. Зате була знайдена інша дуже проста, але від того не менш ефективна схема індикатора вихідної потужності.
Схема LED індикатора
Дана схема досить добре описана на просторах інтернету. Тут лише коротко розкажу (перекажу) про її роботі. Індикатор вихідної потужності зібраний на мікросхемі LM3915. Десять світлодіодів підключені до потужних виходів компараторів мікросхеми. Вихідний струм компараторов стабілізовано, тому відпадає необхідність у гасять резисторах. Напруга живлення мікросхеми може перебувати в межах 6. 20 В. Індикатор реагує на миттєві значення звукового напруги. У мікросхеми LM3915 дільник розрахований так, що включення кожного наступного світлодіода відбувається при збільшенні напруги вхідного сигналу в v2 раз (на 3 дБ), що зручно для контролю потужності УМЗЧ.
Сигнал знімається безпосередньо з навантаження - акустичної системи УМЗЧ - через дільник R * / 10k. Зазначений на схемі ряд потужностей 0,2-0,4-0,8-1,6-3-6-12-25-50-100 Вт відповідає дійсності, якщо опір резистора R * = 5,6 кОм для Rн = 2 Ом, R * = 10 кОм для Rн = 4 Ом, R * = 18 кОм для Rн = 8 Ом і R * = 30 кОм для Rн = 16 Ом. LM3915 дає можливість легко міняти режими індикації. Достатньо лише подати на висновок 9 ІМС LM3915 напруга, і вона перейде з одного режиму індикації в інший. Для цього служать контакти 1 і 2. Якщо їх з'єднати, то ІМС перейде в режим індикації "світиться стовпчик", якщо залишити вільними - "Та, що біжить точка". Якщо індикатор буде експлуатуватися з УМЗЧ з іншої максимальною вихідною потужністю, то потрібно підібрати лише опір резистора R *, щоб світлодіод, підключений до висновку 10 ІМС, світився при максимальній потужності УМЗЧ.
Як бачите, схема проста і не вимагає складної настройки. Завдяки широкому діапазону живлячих напруг для її роботи використовував одне плече імпульсного двополярного блок живлення УМЗЧ +15 вольт. На вході сигналу замість підбору окремих резисторів R * встановив змінний опір номіналом 20 кОм, що зробило індикатор універсальним для акустики різного опору.
Для зміни режимів індикації передбачив установку перемички або кнопки з фіксацією. У фіналі замкнув перемичкою.
Сам підсилювач Солнцева розрахований на вихідну потужність 70 Ватт на канал при 4 Омах навантаження. Як акустичних систем використовую югославські HZK 12031 номінальною потужністю 100 Ватт. Змінні опору встановив у значення 10 кому для потужності 100 Ватт.

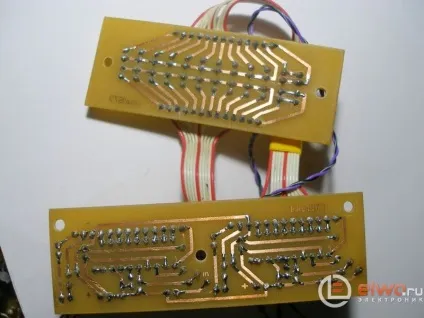

Друковані плати виконані методом Лут. Травлення проводилося перекисом водню, лимонною кислотою і кухонною сіллю з розрахунку 50 мл перекису, 2 ч.л. кислоти і чайна ложка солі.

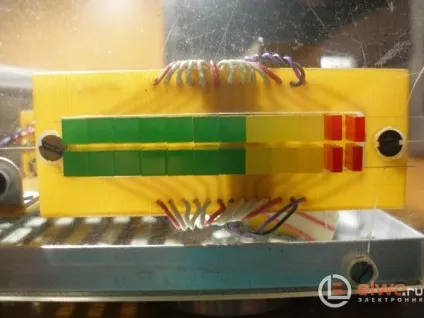

На плату, де розміщені світлодіоди, додав світлодіоди і їх обмежувальні резистори для індикації аварії харчування підсилювача потужності. У разі нештатної ситуації з + 27 Вольт будуть загорятися верхні 11 і 12 світлодіоди в верхньому ряду (червоні), по -27 Вольт 23 і 24 світлодіоди нижнього ряду (шкода не знайшов світлодіодів синього кольору для наочності).

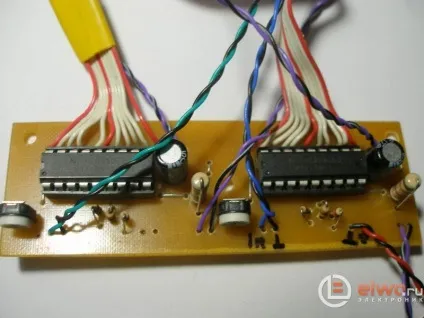

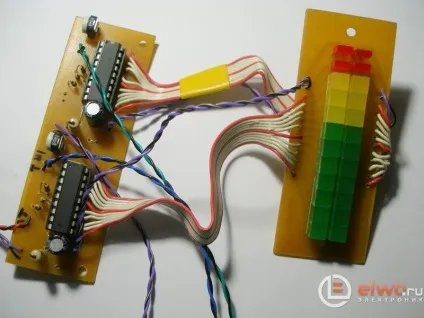

У разі, якщо ця частина індикатора не потрібно, то завжди можна вдатися до послуг Sprint-Layout і прибрати зайве. Для зручності монтажу і головне доступності в разі ремонту розділив індикатор на дві плати.
Як показали випробування і подальша експлуатація - схема проста, надійна і гідна рекомендацій до повторення.
